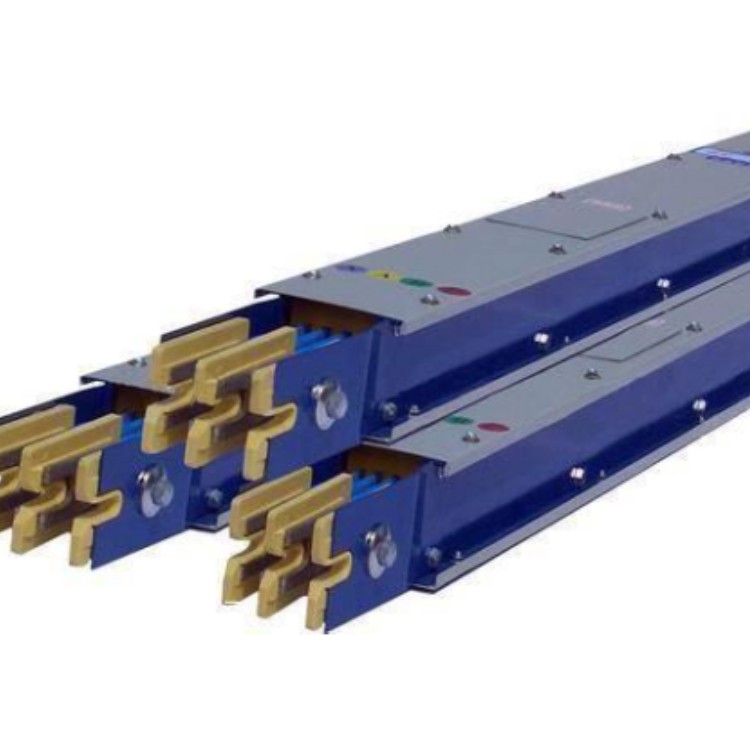

低壓封閉式母線槽

在高層建築的供電係統中，動力和照明線路往往分開設置，母線作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變容母線、膨脹母線、終端封頭、終端接線箱、插接箱、母線有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種高強度封閉母線槽覆蓋電流規格每平方毫米電流密度等同於試驗電流規格的電流密度，則可以不需要查驗覆蓋電流規格的溫升報告；如果被覆蓋電流規格電流密度大於試驗電流，則****查驗每個電流規格的溫升報告（包括外型結構照片、導體規格、溫升值及試驗電流等內容）。采用回路電阻測試儀測母線槽的導體規格和電阻率，夾住母線槽兩端頭在外的銅排測電阻，測量導體的長、寬、厚，就可以算出電阻率，該檢測方法可以滿足控製銅包鋁、兩端頭焊銅中間鋁排、兩頭大中間小以及導體材質等鑒別的需要。GB5585-2005標準規定，銅排導電率≥97%，電阻率≤0.01777Ω·mm2/m，鋁排導電率≥59%，電阻率≤0.029Ω·mm2/m。

結構特點

   1) 該係列母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

   2) 該係列母線槽結構先進，安裝維修孔可任意設置於母槽的上部或下部，對於大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

   3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

   4) 采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

   5) 為了解決變壓器、發電機及配電櫃運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對於母線槽本體，在係統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞

(1)導電銅排--由純銅排組成，導電銅排接頭的表麵應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

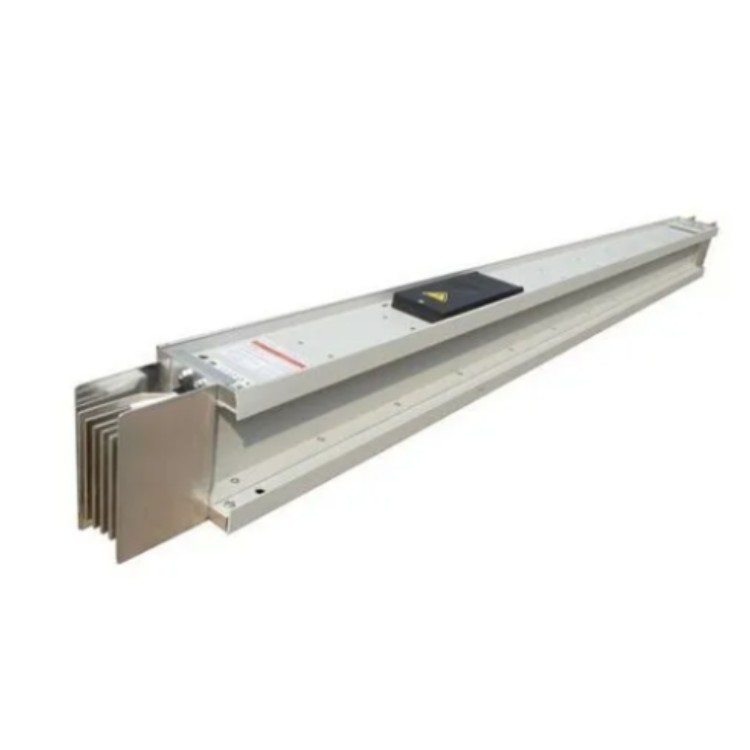

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

該係列母線槽結構先進，安裝維修孔可任意設1於母槽的上部或下部，對於大電流戶內母線簷在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。

變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由於母線在運行中，有巨大的電能通過，短路時，封閉式母線槽，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截麵形狀和截麵積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用於主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用於室外，因空間大，導線有所擺動也不致於造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是於連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級

矩形母線一般使用於主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用於室外，因空間大，導線有所擺動也不致於造成線間距離不夠。軟母線施工簡便

當建築施工預留給一組或多組母線槽的開孔。開孔尺寸大於實際所 需尺寸時，母線槽的廠家，需負責按實際需要，把開孔妥為填補，以符合母線槽生產商的要求。母線槽的地台/牆壁，蓋板亦需因應工地實際環境所需，而作出適當的修訂，使母線槽之間不會互相重疊。母線槽的接口應安全及緊密，三相五線母線槽，而且當測試接口時，應不需關上電源。 同時，接口亦需有保護及防濕氣滲入作用。當母線槽接近天花板或牆身時，接口的螺栓隻需在母線槽任何一方便可收緊。
