耐火防火母線槽

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建築構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。

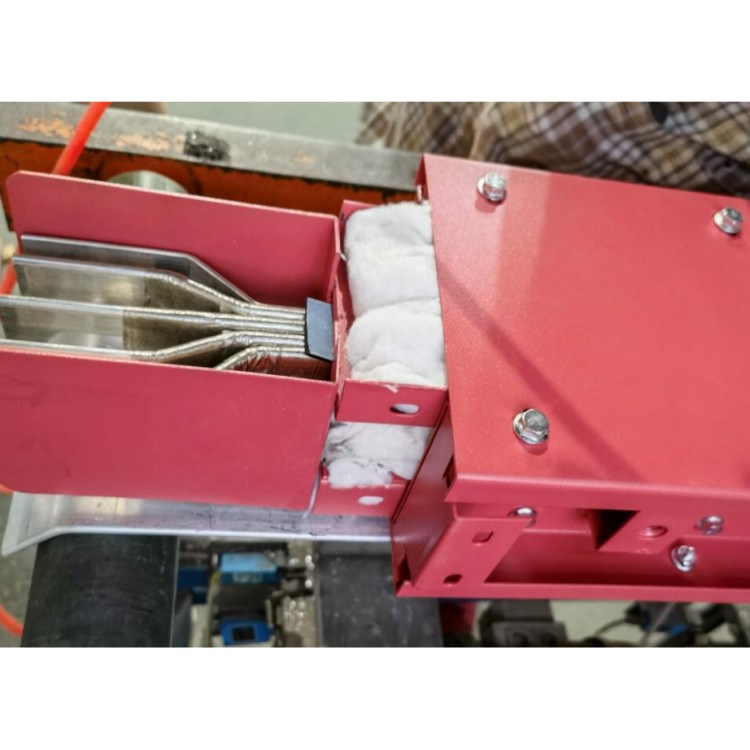

5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表麵為鍍鋅加噴防火塗料(遇火時，塗料能迅速以幾何速度在母線表麵膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

接頭采用耐火型絕緣組件，連接可靠方便。

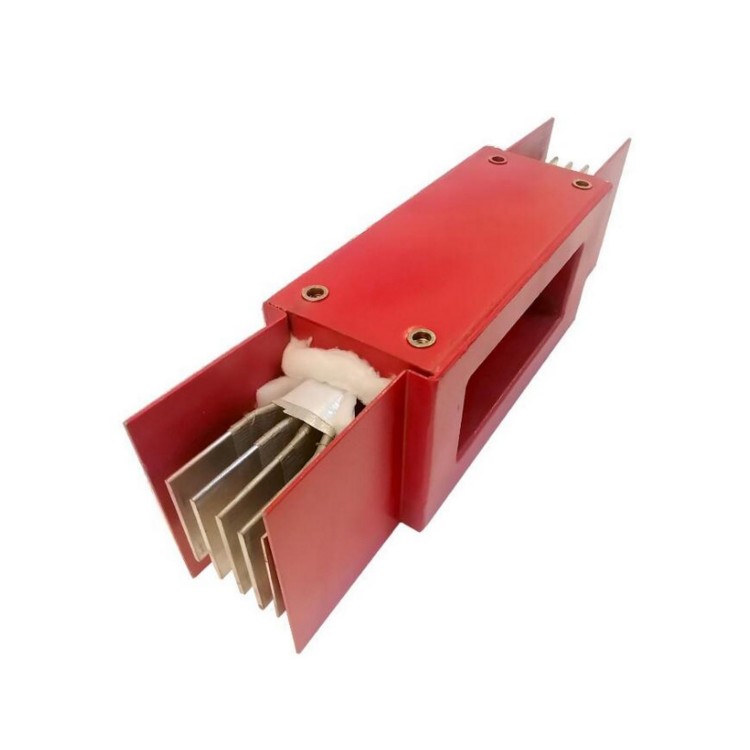

耐火型母線槽"耐火型母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。 適用範圍 耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電係統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了水平。

結構性能

1、 耐火防火母線槽采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線係統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表麵為鍍鋅加噴防火塗料（遇火時，塗料能迅速以幾何速度在母線表麵膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）

 結構性能：母線槽采用合理的“三明治”相線緊密疊壓結構設計，使母線槽外形更加緊湊，體積更小，母線槽4000，並增加了母線係統的動熱穩定性，使母線具有阻抗低，電壓降低的優點。外殼采用不飽和聚酯樹脂加石棉等無機材料整體澆注而成，樹脂中添加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線係統的抗衝擊能力和使用壽命。使用“Y”型防水性接頭，連接可靠方便。

環保產品

防火母線在火災情況下，無任何有毒氣體放出，亦不會形成二次燃燒，屬新一代環保型電器產品

1)母線各項性能均符合IEC439-1~2、GB7251.1~2-1997、JISC8364、GB9978標準。

2) 母線槽能承受2500V工頻耐壓，曆時1min無擊穿和閃絡現象。

3) 母線槽由於采用高強度陶瓷作為隔相材料使其能承受較強的電動應力和熱應力。

母線槽屬全封閉結構，其防護等級可達IP54。

外殼防護等級達到IP68，能長期浸於水中，能抵抗消防對其猛烈的噴水；
    采取整體真空澆注，使母線槽內不存在間隙；
    采用絕緣材料，即使在火焰中也不會散發出有毒氣體，確保人員的安全；
    耐火防火母線槽采用特殊的導熱材料，在正常工作環境中具有良好的散熱功能。

本產品在正常條件下電氣性能完全等同於普通其它型號母線槽，訂貨參照FH防火母線槽的技術參數和電流等級。安裝結構形式與其它母線槽相同，請予參照選型。

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大於35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

汙染等級按GB7251.1-1997《低壓成套開關設備和控製設備第1部分》的規定選3級。

耐火型母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電係統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達水平。母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。
