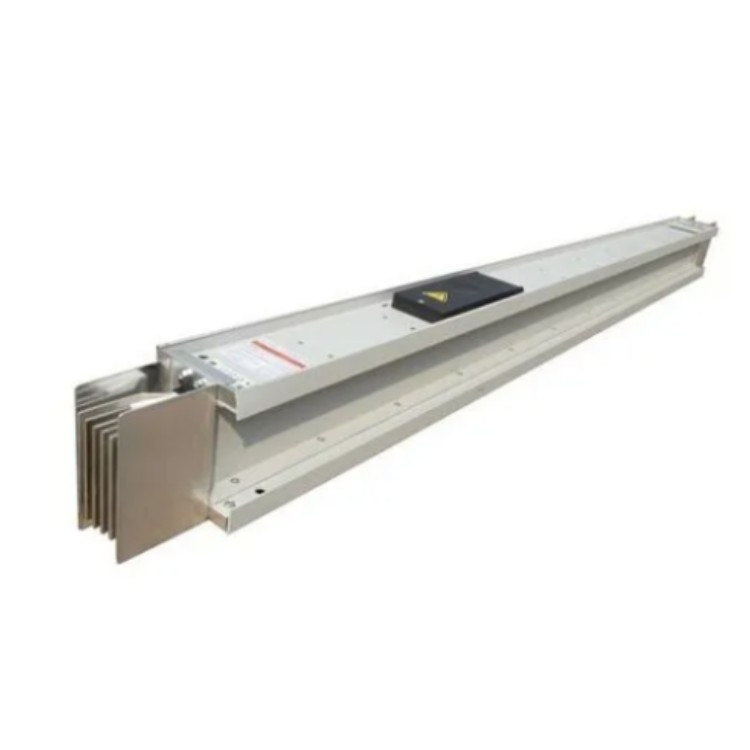

封閉型絕緣母線槽

特點如下：

該係列母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

該係列母線槽結構先進，安裝維修孔可任意設置於母線槽的上部或下部，對於大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

封閉型絕緣母線槽采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

封閉型絕緣母線槽采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

產品特點：

****強度
該係列母線槽外殼采用鋼板一體成型（馬鋼），ji大提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均（jun1）勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

       其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
       ① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。
       ② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm，如下圖所示

④ 吊架在樓板上安裝，封閉、插接母線的吊裝有單吊杆和雙吊杆幾種型式，根據母線的吊裝位置不同其吊架的安裝方式也不相同，若強度能夠滿足的情況下也可以使用內膨脹螺絲。

1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V 1.2母線係統：交流TN-C係統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少於50%相線容量，允許采用鋁導體外殼作為接地，但****是可靠的，截麵＞50%相線的外殼方式。

1.5母線槽****保證110%額定電流下長期穩定運行。 1.6電流密度****不大於2A/MM2

1.7地線係統采用先進的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分完全隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。

1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋製的高導電率TMY電工硬銅排，銅排純度要求≥99.99%，2500a/4p，導電率≥98.6%，電抗率≤0.00032Ωmm2

/m，硬度HB≥65。

 1.8.2銅排表麵全長****鍍錫。

1.8.3中性線的材料、截麵及製造工藝與相線相同，中性線等效截麵應等於的相線等效截麵。

 1.8.4接地導體等效截麵應不小於50%的相線等效截麵母線接地。

1.9絕緣材料:

1.9.1母線絕緣介質選用阻燃材料，能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。

1.9.2絕緣材料采用整體包覆每相銅排的工藝，絕緣老化壽命達到30年以上。

1.9.3在長期處於-5℃～40℃的環境溫度下，能保持其柔韌性和介電強度，不會老化。介電強度≥80KV/mm，抗拉強度＞12Mpa。

1.9.4 投標人應提供絕緣材料的所有相關的檢測報告。

1.10外殼材料:

1.10.1為保證母線槽的強度和剛度及散熱效果，母線槽係統外殼側板采用帶散熱裝置外殼，****提供相應報告。

1.10.2采用全封閉形式，結構緊湊，配置靈活，動熱穩定性好，有較強的抗內外力衝擊能力。

1.10.3線槽外表麵應作陽極氧化處理，以達到良好的防腐蝕效果。

采用多重防護結構包裹導電排，如：在導電排上下臂包裹絕緣膜，保證導電排的整體絕緣性，另外在連接側封板與連接蓋板之間進一步設有密封條，通過密封條增加兩者裝配為一體的密封性。同時，上下蓋板和側板采用無磁合金材料製成，大大減少了導電排工作過程中產生的電磁波輻射：在兩導電排之間還增設有散熱器，導電排的表麵還設有若幹拍散熱片，以提高導電排的散熱效率。
