什麽是密集型插接式母線槽？母線槽特點介紹

什麽是密集型插接式母線槽？它有什麽特色？

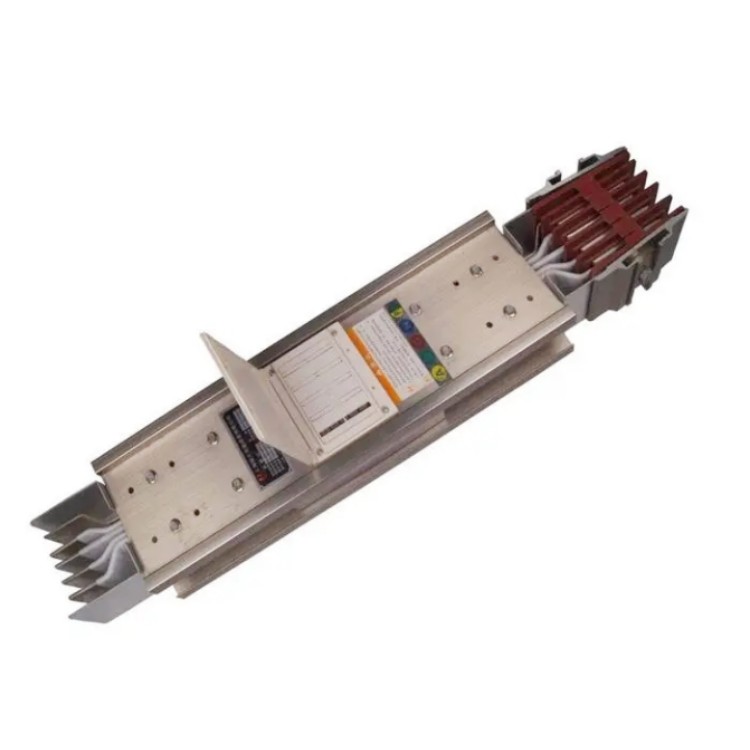

密集型插接式母線槽且有體積小、強度高、電流等級高，多使用於高層建築、多層工業廠房，工廠變配電室等場所，其技能功用契合GB7251-97和IEC439.2規範要求。

功用單元代號:

A四通母線

S始端母線

Z終端母線

LSL型水平接頭

LCL型筆直接頭

TST型水平接頭

TCT型筆直接頭

P膨脹接頭

BY變容量接頭

BX調節接頭

SC+型筆直接頭

ZSZ型水平接頭

ZCZ型筆直接頭

SH始端進線箱

空氣絕緣型關閉母線槽的規劃特色:

(1)單螺栓夾緊端子

母線槽規劃選用了先進的單螺栓夾緊端子，為母線槽單元銜接元件，因為它的特別結構，能夠避免裝置時的錯誤操作，一起隻要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元銜接起來。

(⑵)高防護等級插孔

在插孔處規劃了安全防護擋板，隻有當防護擋板擺開時，插接箱才幹刺進，插孔平常不用時可將防護板拉閉並加鉛關閉死，避免了在插口處灰塵和異物的進入，然後進步了母線槽的防護功用，避免誤操作，使得安全性得到了****的進步。

母線槽產品類型闡明、結構及技能參數

(3)外殼(防護殼)級次數

首要規劃5個電流等級，隻選用了3個級次的外殼。這樣當體係按相鄰等級變換容量時無需替換外殼，如400A變630A時，外殼尺度相同。因而大大便利了裝置。

(4)傳輸電能大

此類母線槽的規劃為別離空氣絕緣式，此方法改進了母線槽的散熱性，下降了阻抗，達到了母線****佳的輸電功用。

(5)成套性好

有各種功用的銜接單元，可滿意大部分輸配電工程的需求。

2A高強關閉母線槽

母線槽產品--高強關閉母線槽

產品特色及使用:

高強關閉型母線槽在空氣型和密集型母

線的基礎上，對外型結構的規劃進行了改進。選用成型機成型，使其具有較好的支撐強度，處理了大跨度無法支撐吊裝的困惑。

一、適用規模

RSMX-AMC係列鋁合金空氣絕緣關閉母線、溝通三相四線、三相五線製，頻率50~60Hz，額外電壓至660V，額外作業電流100~4000A的供配電體係傳輸電能之用。首要用於現代化的廠房、車間和高層建築，特別適用於空氣濕度較大和鹽霧汙染較大的場所。

二、結構特色及技能參數

結構特色:

1.母線槽外殼選用冷壓成型的軌跡鋁合金型材，裝配簡略便利,外形美觀。

2.選用別離空氣絕緣型式，其相間及相地之間的淨間隔遠遠大於規範要求，極為安全可靠。

3.內部絕緣件均選用高強度環氧樹脂材質，進步了母線槽的抗動、動熱安穩的能力。

4.接頭選用對接式銜接方法，一起選用雙銜接銅排，****地增加了接頭的觸摸麵積，且裝置便利、便利。

3.首要技能參數

1母線槽各項功用契合IEC439-2、GB7251.2-1997。

2母線槽能保證在額外電流及110%的額外電壓下長時間正常作業。

3母線槽在周圍空氣溫度為20土5℃，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20MQ2。

4母線槽能接受3750V工頻耐壓，曆時1min無擊穿和閃絡現象。

5插接箱與母線槽的插拔次數不少於200次。

6母線槽的防護等級可達IP66。
