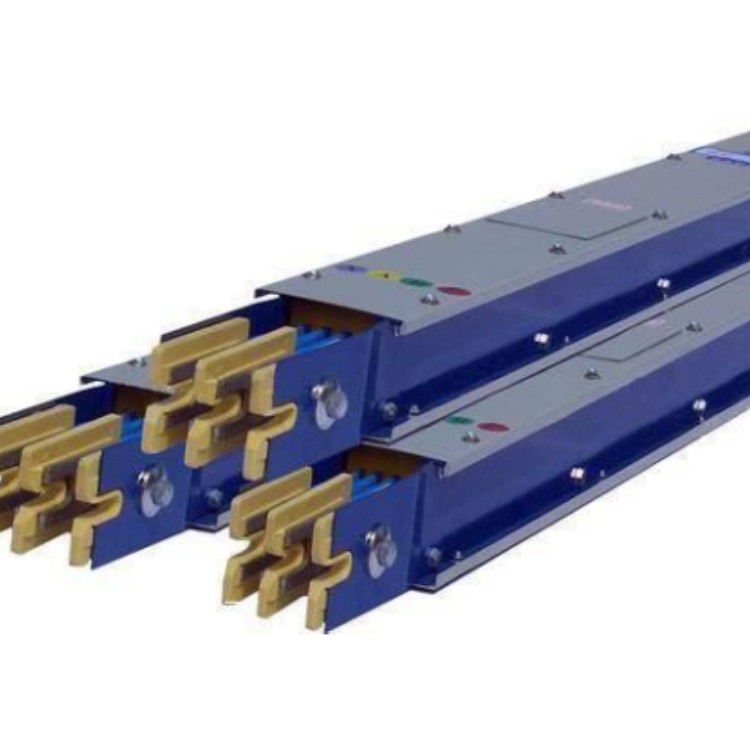

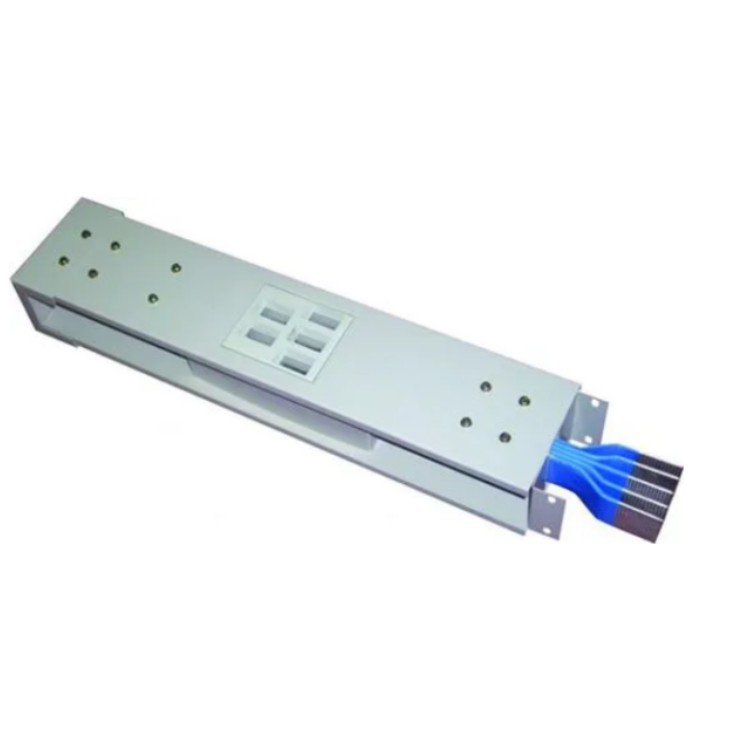

1000A/4P封閉式母線槽

1000A/4P封閉式母線槽在現在大型的供電建築中應用廣泛，在很多供電係統中沒有母線槽是很難正常運行的，因為現在的經濟發展越來越好，普通的供電設備已經無法滿足人們對用電量的需求，而母線槽的出現可以很好的解決這一問題

應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展，對位對母線槽的應用會越來越廣泛。

母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。

表麵防護技術有多樣化途徑：1.僅塗層防護方式就分有金屬、****物、無機物三類。而金屬深層可采取電鍍、粉鍍、熱浸、溶噴、金屬包層等；除普通鋅金屬外，尚有各種組合的鋅合金或鋁等。.又如****物塗層。僅塗料就可有多種樹脂供選擇等等。故不能把表麵防護技術視為靜止不變的，諸如在技術經濟性方麵，宜不斷求得進步。對嚴酷腐蝕環境且耐久性要求高的工程條化，宜探尋更切會需要的表麵防護處理方式。

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩台變壓器聯係起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用於線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用於線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相”的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用於戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，隻有在火焰離開後才燃燒。耐火電纜不會燃燒，但價格昂貴，隻有在消防報警電路係統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外麵。

軟母線施工簡便

當建築施工預留給一組或多組母線槽的開孔。開孔尺寸大於實際所 需尺寸時，母線槽的廠家，需負責按實際需要，把開孔妥為填補，以符合母線槽生產商的要求。母線槽的地台/牆壁，蓋板亦需因應工地實際環境所需，而作出適當的修訂，使母線槽之間不會互相重疊。母線槽的接口應安全及緊密，三相五線母線槽，而且當測試接口時，應不需關上電源。 同時，接口亦需有保護及防濕氣滲入作用。當母線槽接近天花板或牆身時，接口的螺栓隻需在母線槽任何一方便可收緊。

結構特點:

1、該係列封閉母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該係列封閉母線槽結構先進，安裝維修孔可任意設置於封閉母線的上部或下部，對於大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

導電封閉式母線外殼的表麵處理是一項很重要的工作，它包括酸洗、磷化、烘幹、噴粉、固化等工藝過程。采用聚酯環氧粉末噴塗的外殼，其表麵附著力強保持時間久，並能起到絕緣作用。

(1)導電銅排--由純銅排組成，導電銅排接頭的表麵應均（jun1）勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
       ① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。
       ② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

安裝驗收：

1000A/4P封閉式母線槽主要檢驗母線載流能力、IP防護等級、絕緣電阻等。載流能力測試使用低壓大電流發生裝置，對母線槽進行載流試驗（試驗電流為母線槽的額定電流），至溫度變化每小時小於1K時停止。溫升值是指插接口或連接處導體溫度減去周圍環境溫度的差，應符合用戶要求。IP防護等級按GB4208標準測試，包括母線的連接頭及彎頭和本體應符合設IP要求或用戶招標要求。IP51以上，試驗後應檢測絕緣電阻。采用1000V的兆歐表測量母線槽的絕緣電阻，單段母線應大於20MΩ，全長應大於1MΩ。

段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。並做好記錄，隨時控製接頭處的絕緣情況，分段測試一直持續到母線槽安裝完後的係統測試。試運行：土建及裝飾工程及其他工程全部完工，並清理幹淨，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃幹淨，接頭連接緊密，封閉式母線槽報價，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，當絕緣電阻值大於10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無閃絡現象。
