母線槽中使用銅排和鋁排有何不同

在密集母線槽的生產進程中，****重要的原材料是導體。導體材料的選擇直接影響細密母線管的價格。導體的功能與細密母線管的性能指標直接相關。合格的密集型母線槽產品能否滿足用戶的要求，以及能否在電力傳輸和分配中發揮作用，內部導體的選擇尤為重要。所運用的導體是高質量的T2電解銅，其電動機可以比一般的黃銅銅好得多。

銅和鋁導體金屬材料的比較：銅的密度為8.9g / cm3，鋁的密度為2.7g / cm3；銅的導電率僅次於銀，且IACS值為100％（國際標準退火電解銅標準值），****鋁（99.996％）和工業純鋁（99.5％）的IACS值為64.94 ％和59％，即，銅的電導率比鋁的電導率高約35％-40％。銅在大氣中具有更好的化學穩定性。鋁更豔麗，可是添加微量合金元素可以前進其化學穩定性；銅具有更好的強度和硬度，而純鋁則稍差一些，可是鋁合金在熱處理後可以獲得更高的強度和硬度。因為重量輕，其強度遠遠大於銅。

自然地，銅資源相對有限，再加上近年來鍛煉職業本錢的前進，以及銅材料價格的急劇上漲，使銅材料的本錢居高不下，不可避免地會發生更大的影響。製造商的市場擴張。鋁資源相對豐厚，鍛煉技術老到，價格低廉。

以鋁製匯流排導軌體係方式製成的合肥密集型公交專用道已在國外一些殷實國家廣泛運用，其製造技術和工藝現已老到。近年來，國內各部門的母線製造商也初步製造高品質的鋁導體密集型母線，在工程實際使用中遭到用戶和規劃單位的必定和好評，顯示出它們的一同優勢。

因為銅導體和鋁導體的橫截麵形狀類似，因而國內細密母線槽的製造商可以在仔細修正各種差錯密集型母線槽的產品結構的情況下規劃和製造鋁導體密集型母線槽。關鍵在於改進。生產進程（如改進導體表麵處理工藝以增強和堅持鋁導體鍍層的表麵質量）並添加相關的模具設備。因而，鋁導體密集型母線與銅導體密集型母線的技術和經濟優勢是其大規模實施的關鍵。

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

封閉母線槽（簡稱母線槽）是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線係統。它可製成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可製成中間不帶分線盒的饋電型封閉母線槽。在高層建築的供電係統中，動力和照明線路往往分開設置，母線槽作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。

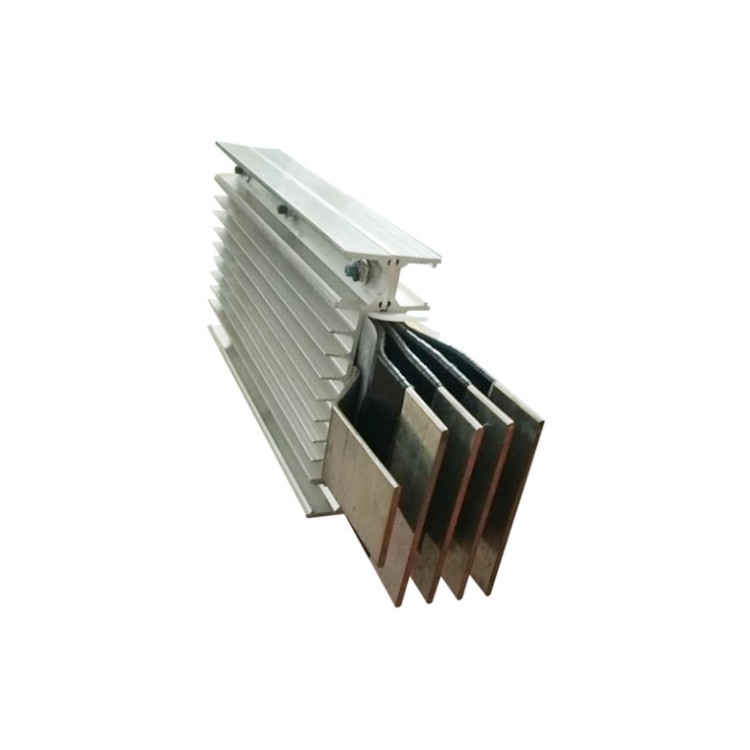

3000A密集型母線槽

母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種環境。
快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝。

結構特點

1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

內部導體采用新型整體包覆工藝絕緣，相互疊裝成緊湊結構，不會形成“煙囪效應"的燃燒途徑。模製鋁合金封閉外殼具有較高的強度、優異的抗腐蝕性、散熱性，並可作為接地導線使用，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供的路徑。當發生高容量的接地故障時可****的接地和保護整個係統。該結構可****均衡各相阻抗，從而****減小母線槽係統的電壓損失。環保性能符合指令要求，主要材料在火災時不會產生有毒、有害氣體，安全環保。

作為一種工業廠房、醫院、商場、高層建築或高科技環境用的低成本、輸配電方案，將為你帶來高性能的組合。

母線槽安裝完畢後，供電端及分支引線全切斷，密集型母線槽 作用，不與電器設備相連，常溫常態下用1000v兆歐表測是不是其相與相，相與地的絕緣電阻≥20兆歐，弱溫度在30攝氏度以上。

適用於電力變壓器和低壓配電櫃以及重型負載的連接等大電流輸電場所的使用。

 外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定製），可根據顧客要求在任何位置設置插口，插口間間距不小於0.6m。該母線槽分為三相四線和三相五線製兩種形式，具有安裝迅速，使用方便，安全可靠等特點，適用於汽車製造車間，大型商場，展覽館，機場及高層建築等場所供電使用。由銅母排、殼體、絕緣材料等組成

適用於交流三相四線、三相五線製，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電係統，作為工礦、企事業和高層建築中供配電設備的輔助設備，特別適用於車間、老企業的改造。封閉母線槽(簡稱母線槽)是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線係統。它可製成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可製成中間不帶分線盒的饋電型封閉母線槽。在高層建築的供電係統中，動力和照明線路往往分開設置，母線槽作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽(分帶插孔和不帶插孔兩種)、L型垂直(水平)彎通母線、Z型垂直(水平)偏置母線、T型垂直(水平)三通母線、X型垂直(水平)四通母線、變容母線槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

功能特點

· 額定電流250A～5000A；

·“三明治”結構，無“煙囪效應”；

· 低阻抗，電壓降低，占用空間小；

· 全鋁外殼，可作接地導體，通過了1000小時鹽霧試驗；

· 快速接頭連接器，安裝無須工具；

· 插接箱帶有聯鎖裝置，安裝方便，能預防誤操作；

· 防護等級可達IP65。

主要技術參數

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。

4、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

5、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。

6、 插接箱與母線槽的拔插次數不少於200次。

外殼裝備:外殼選用加強型模製電工用鋁鎂合金型材組成或選用模製電工用鋁合金全體式側板型材與冷拉鋼蓋板型材混合組成。該套外殼為輕質全封閉、不通風型，既具有****的抗彎強度又具有傑出的抗鏽蝕性散熱性、接地性。鋁鎂合金外殼防腐、運用年限達50年以上。1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，*阻撓了水汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立麵直接傳輸、發出熱量，改進母線體係的散熱才能，進步載流量；

4)在外殼範圍內構成了全體式接地體係，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體，在發作大容量接地短路毛病時，短路電流可先通過大截麵的鋁質金屬外殼作有用傳輸，維護整條母線槽體係的安全運轉和操作者的安全。
