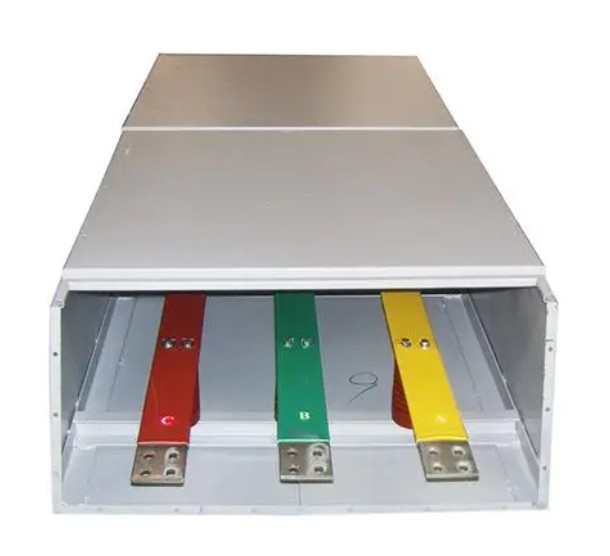

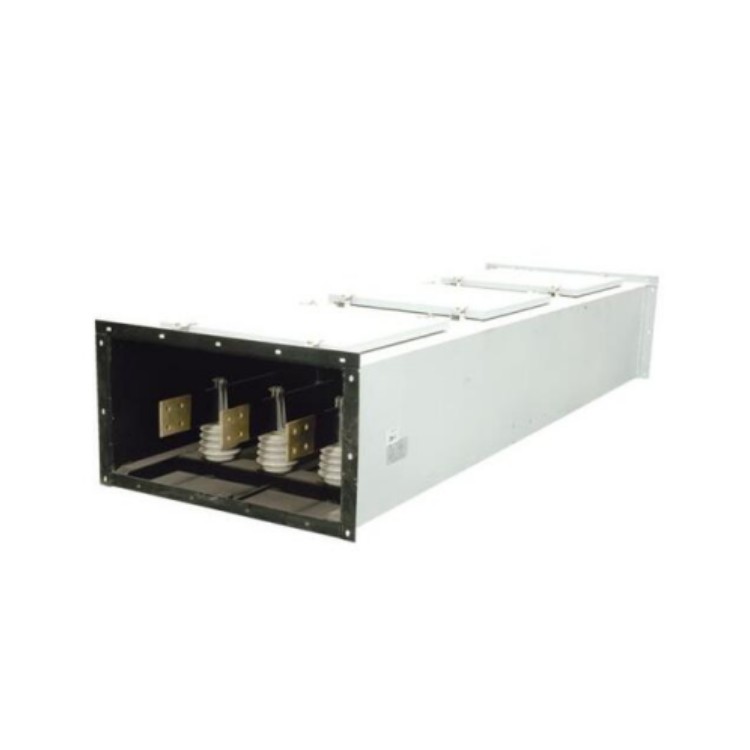

GGM-2700A高壓共箱型母線槽

GGM-2700A高壓共箱型母線槽結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。

在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建築物的實際用電負荷，並考慮到周圍環境溫度的影響，還要留有餘量。

特性:

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方麵的用電設備的位置以後，那麽這樣的供電係統是需要進行改變的。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截麵不應小於幹線保護導體的等效截麵積；

3 兩單元母線槽連接時，高壓共箱母線槽，幹線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立幹線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸麵積不應小於幹線保護導體的截麵積。用來確定帶電部件溫升的基準環境溫度是就地環境溫度，其考慮了分接單元殼體外部的沮度。

通過運用母線槽，咱們能夠吞並某些分支回路，並用插接箱將之轉化為一條大的母線槽。它可簡化電氣體係，得到較多股線低的電流值。因而節省了工程的造價，而且易於維護。關於傳統的電纜線路，電纜會使得電氣體係極點淩亂，無量，難於維護，這樣，就浪費了工程費用和設備空間。

 GGM-2700A高壓共箱型母線槽分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。並做好記錄，隨時控製接頭處的絕緣情況，分段測試一直持續到母線槽安裝完後的係統測試。試運行：土建及裝飾工程及其他工程全部完工，並清理幹淨，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃幹淨，接頭連接緊密，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，普洱高壓共箱母線槽當絕緣電阻值大於10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無閃絡現象。

對於包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽製造商按照斷路器製造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

用來確定帶電部件溫升的基準環境溫度是就地環境溫度，其考慮了分接單元殼體外部的沮度。

通過運用母線槽，咱們能夠吞並某些分支回路，並用插接箱將之轉化為一條大的母線槽。它可簡化電氣體係，得到較多股線低的電流值。因而節省了工程的造價，而且易於維護。關於傳統的電纜線路，電纜會使得電氣體係極點淩亂，無量，難於維護，這樣，就浪費了工程費用和設備空間。

1、功用方麵

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關於電纜來講，高壓共箱母線槽批發，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。而且其 “集膚效應"嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

2、設備方麵

由許多段構成，每一段長度既短且輕。因而，設備時隻需求少量幾人就能huo絡完畢。母線有許多規範的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治"計劃能夠減少電氣空間，然後騰出更多的空間作為商業用途，如租借或作為公共場所。關於設備電纜來講，則是一項艱難的作業。由於，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，高壓共箱母線槽，受製於電纜的曲折半徑，需求更多的設備空間。

在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者須分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由於人員的走動而進入母線槽殼體內。

所連接元件的溫升(例如:保護器件，電子儀器等)應符合其相關的標準。

注：帶有熔斷器或熔斷器組合開關的分接單元按照GB/T 13539用具有相等功率損耗的熔斷器和熔1}進行試驗，並記錄在試驗報告中。帶熔絲分接單元的額定電流根據分接單元熔絲的電流值給出。

對於包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽製造商按照斷路器製造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

用來確定帶電部件溫升的基準環境溫度是就地環境溫度，其考慮了分接單元殼體外部的沮度。

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定後期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然後相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之後把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。
