封閉母線槽模具設計時需要注意那些問題

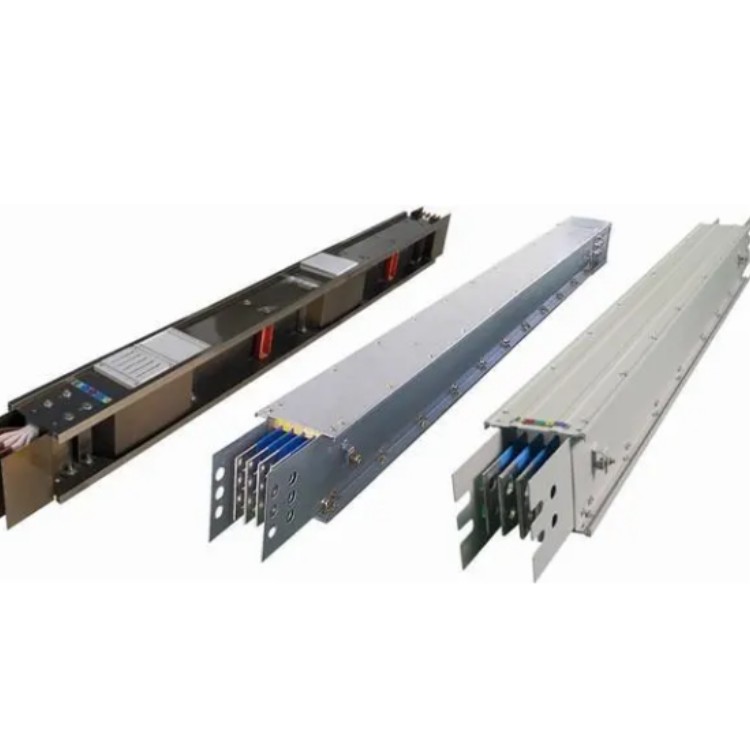

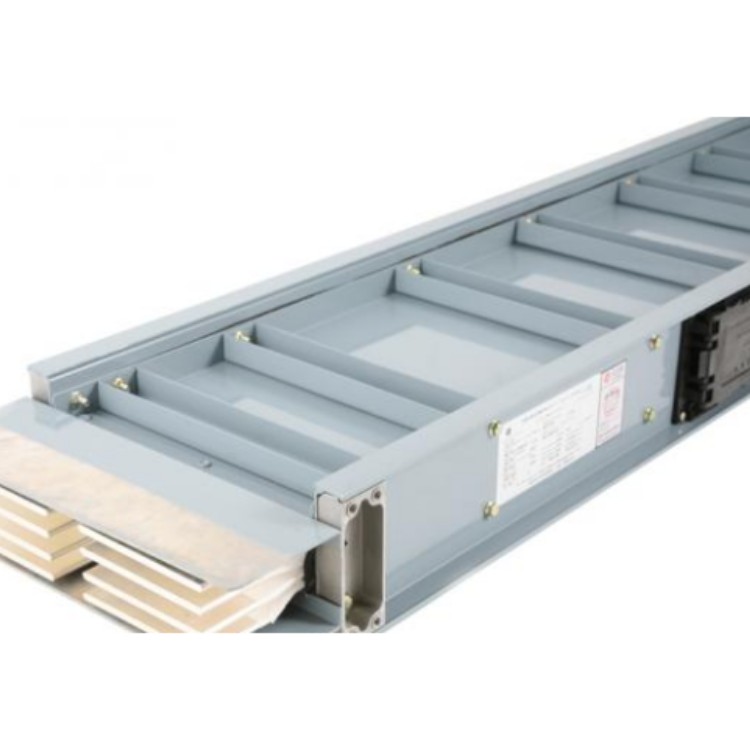

封閉母線槽模具設計時需要注意那些問題采用典型的“三明治"結構，是一種靈活、安全、可靠的輸配電係統，設計合理、性能優越，具有穩定可靠、配電效能高、散熱性好、電壓降低、機械強度高、占用空間小、安裝方便快捷等特點。廣泛應用於大型商業廣場、樓盤、體育館、醫院、工業廠房、高層建築或高科技環境的低成本、****益的輸配電方案。

　　那麽封閉母線槽模具設計要注意那些問題?

　　1、組合上模的截麵規劃，不僅便於加工和熱處理，保證模具質量，而且便於上模的組裝和更換。

　　2、合理選擇主模、副模與下模體U型槽的合模間隙。間隙的大小是影響零件精度的主要因素。間隙越大，零件的精度越差，但間隙太小會造成脫模困難或零件表麵劃傷。在這裏，間隙的大小是通過反複實驗和模具修改來確定的。

　　3、要保證主模左右肩部高度與下模U型槽頂麵一致，左右肩部圓角尺寸直接影響工件的精度和質量。圓角越大或左右肩部高度不一致，壓邊效果越不理想，圓角過小會在工件表麵造成較大的壓痕。在規劃中，草莓视频在线確認肩部的圓角為R0 5。

　　4、下模體采用整體設計，既保證了各槽加工精度，也便於實現其換位，而且，由於下模是安裝在折彎機下工作台麵上，因此同時也方便其安裝和更換。

　　在線槽的結構上，其插座的設置非常敏感，大插座的規劃比較大，通用性比較強。如果需要調整它的用電設備，就不用改變它的供電係統，這樣方便很多，不會給操作帶來很大的麻煩，在實際使用中更好地發揮了它的優點。它的設備。

主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和****性，產品工藝主要看外觀的加工工藝及表麵處理工藝和母線組裝的****度。密集型母線槽主要看密集的****性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔淨場所，采用IP30以級。室內普通場所，采用不低於IP40等級。室內有防濺水要求的場所，采用不低於IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

因此對於可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由於生產或屋麵滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。

就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在空氣型封閉式母線槽穿越的樓層時增設防水圍堰既使母線槽與變壓器用伸縮節作過渡連接，但由於采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截麵較大、彈性較小，仍可能使變壓器低壓套受力。

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，較多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固在設計選型時應根據係統的短路電流值及樣本上的參數對所選定型號進行動穩定和熱穩定校驗(計算)。

根據現行的門的電氣防爆規範，封閉式母線槽不適用於或乙級防火、防爆場所。主要原因是封閉式母線槽的各連接部位的連接方式還不能滿足防爆要求。

主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和****性，產品工藝主要看外觀的加工工藝及表麵處理工藝和母線組裝的****度。密集型母線槽主要看密集的****性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔淨場所，采用IP30以級。室內普通場所，采用不低於IP40等級。室內有防濺水要求的場所，采用不低於IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。
