耐火防高溫母線槽

耐火防高溫母線槽產品介紹

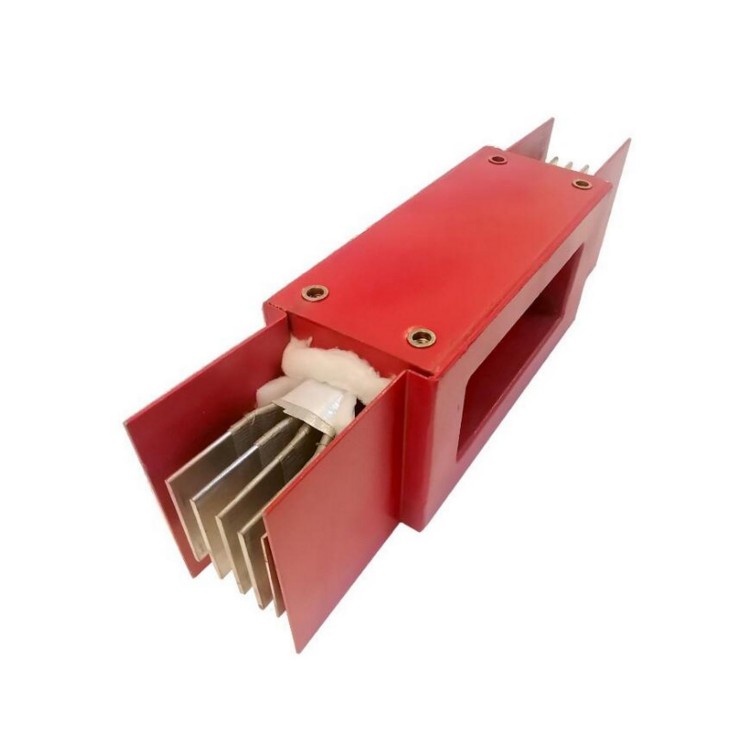

耐火型母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電係統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了水平。母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

母線槽短路原因一、若母線槽在生產的時候使用價格低廉質量不過關的絕緣材料，切絕緣材料有針孔、厚薄不均勻，就會導致母線槽在使用中出現故障。

母線槽短路原因二、若母線槽的銅排含有雜質且有有凸痕、毛刺、焊接錯口等就會導致母線槽的投入運行一段時間後毛刺頂破絕緣層，這就會導致母線槽短路的發生。

母線槽短路原因三若耐火母線槽無噴水功能，母線槽在消防噴水或在其他遇到水的情況下會導致母線槽短路。

母線槽短路原因四、在安裝母線槽時有垃圾進入母線槽的殼體中，當這些垃圾在受潮時就會造成母線槽短路。

耐火防高溫母線槽相與相及相與外殼均（jun1）緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。 新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。另外母線槽可加設智能監控係統，滿足現代樓宇智能化管理的需求，當母線槽發生過載或因其他不良情況因素引起母線槽異常，封閉母線槽能及時發出故障報警信號，確保母線槽能長期在安全狀態下運行母線槽的導電排無需打孔連接，采用雙麵壓力無孔連接，確保導體截麵不會突然變小，接觸電阻小、溫升低，使用安全可靠。

耐火母線和耐火電纜如何合理運用，由於耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，母線槽，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，耐火母線槽也能保證供電運行在1.5小時以上，而不會由於環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以後運行維護都不方便，瓦楞型母線槽，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。

母線槽載流能力測試，可用低電壓大電流發生裝置，按照母線槽的額定電流設定電流，但通電溫升達到每小時不差1度時停止。插接口及連接處導體溫度減去周圍溫度的溫差值指溫升值，是否複合要求。

母線槽IP防護等級按照GB4208標準測試，包括母線槽的連接頭及彎頭和本體應複合設IP要求或者用戶的要求，IP51以上，試驗後檢測絕緣電阻。

母線槽絕緣電阻應當采用伏安歐姆表，單段母線應大於50歐姆，全長應當大雨20歐姆。

母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊後，穿入絕緣螺栓，並注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由於插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊後將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接麵及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位後運用扭力扳手鎖緊。

母線槽截麵積小，節約空間，而電纜需要很大的安裝空間。母線槽可在離設備近的位置進行控製，而電纜****在配電室控製。母線槽配有標準的安裝支架，無需其他支撐，母線槽品牌，電纜****用單獨的橋架或管道進行敷設。母線槽壽命可達到50年，並可重複使用，而電纜壽命較短，不可以重複使用。母線槽的分接口可增加分接回路，而電纜****在配電室進行敷設。安裝母線槽的保險費用比較低，而電纜相對較高。母線槽，耐火母線槽，是由銅、鋁母線柱構成的一種封閉的金屬裝置，用來為分散係統各個元件分配較大功率。在戶內低壓的電力輸送幹線工程項目中已越來越多地代替了電線電纜。

根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003-82《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2含量達96%，持續使用溫度為1050℃，使用溫度達1250℃。選型及技術參數的計算　

母線槽的選型通常從以下幾方麵加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，則需在線槽殼體內每單元設置阻火隔斷;對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。 　　

至於安裝場所，首先考慮槽外殼防護等級，其次是建築結構對線槽外形、安裝支架形式和跨距的影響：室內工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽;室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低於IP40等級的母線槽;

耐火型母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。
