850A半絕緣複合屏蔽管型母線

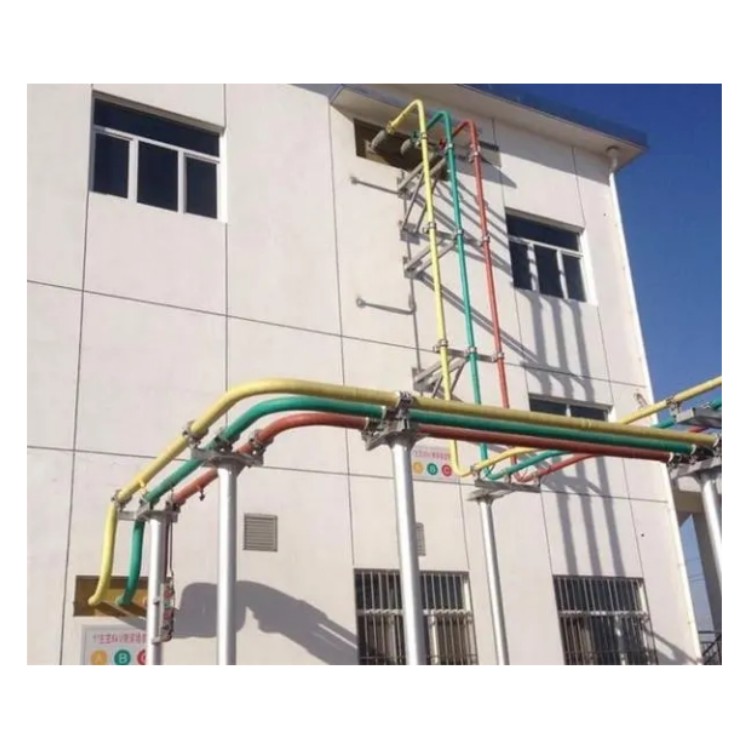

850A半絕緣複合屏蔽管型母線隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

散熱能力較強
       該係列母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。
接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。
新一代環保產品
    該係列母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。
布線靈活
    該係列母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

這種情況就更加明顯了。隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，插接式母線槽規格，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

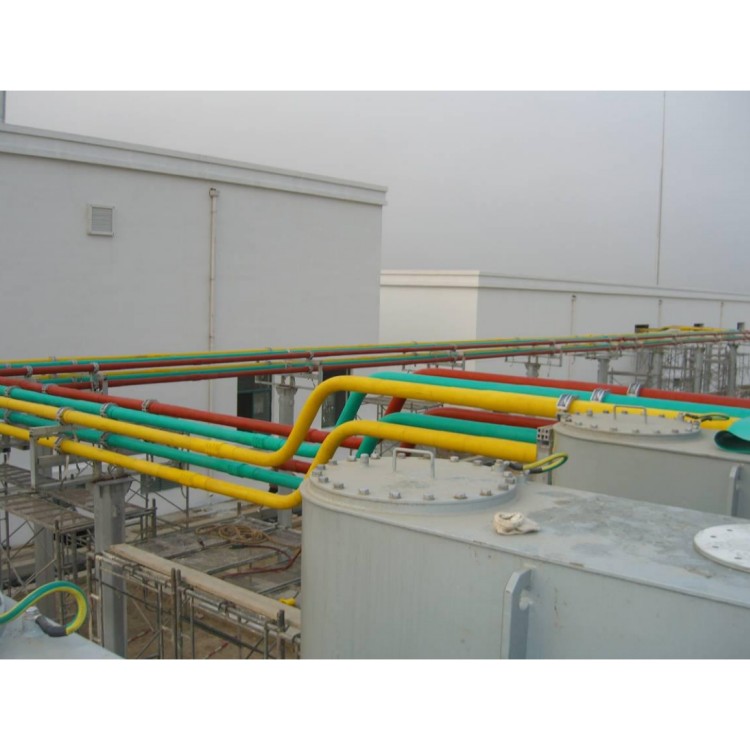

管形導體是空芯導體，集膚效應係數小，且有利於提高電暈的起始電壓。戶外配電裝置使用管形導體，具有占地麵積小、架構簡明、布置清晰等優點。

1執行標準:YS/T454-2003鋁及鋁合金導體

2產品牌號：3A21 6063 6R05 1060

3產品狀態：H18 T10 T6 T6511

4室溫物理和力學性能

5鋁管母線常用計算數據

6鋁管母線載流量（基準環境溫度+25℃）

7撓度計算數據（以6063T6型號為例）

8安裝使用說明

管型導體一般焊接後架空安裝，采用管母線金具固定，由於在焊接後接頭處的強度有所降低（約為母材的65％），為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

管型導體一般焊接後架空安裝，采用管母線金具固定，由於在焊接後接頭處的強度有所降低（約為母材的65％），為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

1對氬氣的要求

氬氣的純度要控製在99.9％以上，其中雜質氧小於0.005％以下，氫0.005%以下，水份0.02mg/L以下，氮0.015%以下。氧、氮增多均惡化****霧化作用。氧超過0.3%則使鎢極燒損加劇，超過0.1%氧則使焊縫表麵無光澤或發黑，氮超過0.05%熔池的流動性變壞，焊接表麵成形不良。

2接頭形式

接頭處圖形及尺寸

3焊接要求

為使管型導體固定、減少變形，焊接順序應為先點焊，使主管固定，以減少接頭處彎曲,點焊以對稱進行為宜，氬氣流量一般取30～50L/min

4焊絲（或焊條）成份

5接頭強度係數

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線*允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

 賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。

母線槽外形決定了其表麵集膚效應係數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣管形母線絕緣層的介質損耗低於0.01%。

  絕緣材料耐熱係數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。可以直接將管母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境幹擾，可靠性高

每相是封閉式屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

 母線架構簡明、布置清晰、安裝方便、維護工作量少。

850A半絕緣複合屏蔽管型母線性能：
1、將祼母線（小電流場合，I ≤ 400A），或表麵被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表麵經酸洗、磷化、電鍍、噴塗，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表麵被裹覆不同的絕緣不同的絕緣材料適合於多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。
