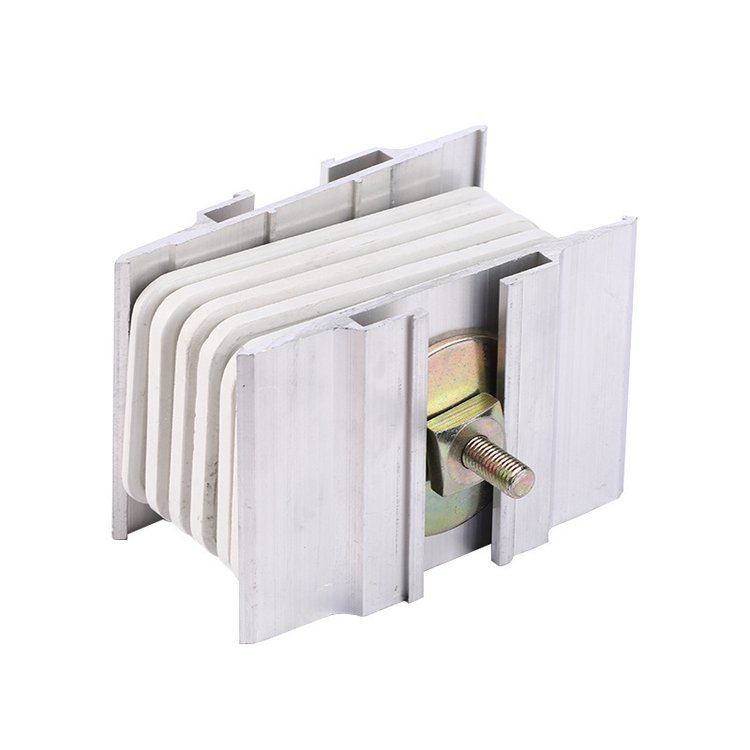

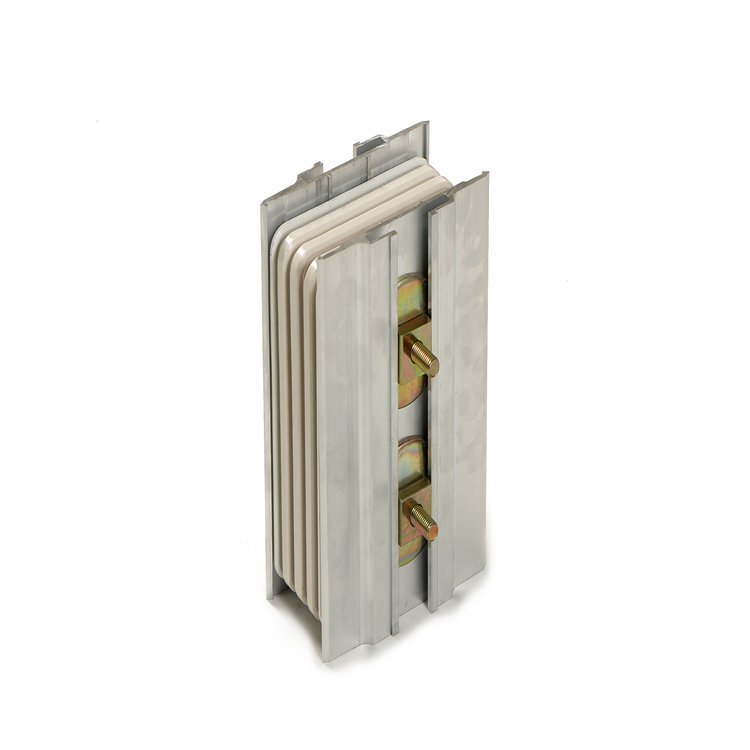

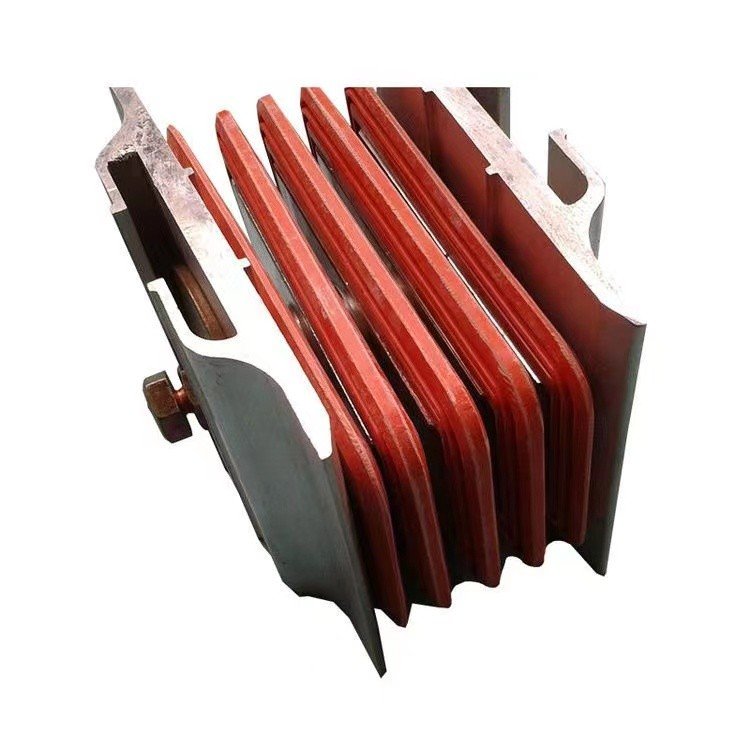

母線槽連接器

各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。

1、整個幹線係統由多段母線槽單元(按照相應的出廠編號)插接組裝而成：每兩段母線槽插接安裝完畢後，兩蓋板端頭之間的間隔為200mm。

2、將兩段封閉式母線槽兩端相互插入後，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然後裝上接頭蓋板，扭緊接頭螺栓。緊固後的檢修要求用0.01mm塞尺檢查，應插不進去為宜。

3、封閉式母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，用塵板將與其上表麵固定即可。

4、通電前必需對母線槽係統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，絕緣必需用1000V或500V兆歐表測其冷態絕緣電阻，每段不低於20MΩ。

5、室內饋電母線槽和插入式母線槽水平走向時，根據電流大小可以在每1.8m—2.5m放一支撐，母線槽連接器型材，每4.88m垂直走向時放一彈簧支撐，可以開釋伸張力。戶外母線槽每1.5m放一支撐，水平垂直均相同。由於大樓、工廠等各種建築電力的需要，而且這種需要有逐年增加的趨勢，使用原來的電路接線方式，即穿管方式，施工時帶來許多困難，而且，當要變更配電係統時，要使其變簡單一些幾乎是不可能的，然而，如果采用母線槽的話，非常容易就可以達到目的，另外還可使建築物變得更加美觀。

母線槽在一些高層建築和大型的工廠裏麵都有很好的應用，主要是用在供電係統中，使電力係統布線簡樸。但是，母線槽運行中會時冷時熱，絕緣層在熱的時候排除潮氣，在冷的時候又吸進潮氣，這就會使絕緣質量下降，並且接頭也會鬆動氧化，所以，批發母線槽，母線槽是要按期的進行維護檢查的。 　　

母線槽在維護檢查時，通常對以下內容進行檢查：接地導體作為係統的生命安全線是十分重要的，DWP係列的產品設計，能大限度的提供大容量電網配電的保護，為接地故障提供可靠的接地路徑，為地線短路提供短的路徑。

2 短路承受強度大，動熱穩定性好

母線槽采用 “三明治”基本結構，進行多項實際優化設計，大幅提升了產品的使用可靠性。絕緣材料*的耐熱性和絕緣強度、載流導體的****和鋁合金外殼的無磁性使得整個係統能承受更高的短路峰值電流，具有穩定的動熱穩定性能。

耐腐蝕性能：金屬外殼的母線槽不能防酸雨腐蝕，化工廠產生的腐蝕性氣體，甚至有腐蝕性的液體會濺落到電氣產品上。這就要求母線有抗腐蝕性能。澆注母線槽的環氧樹脂澆注料具有優良的防腐性能，能****抵抗各種化學品的侵蝕。

1、 鈑金製作：

a、 母排的剪切、衝孔和折彎精度要保證特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：

b、 蓋板、側板所有的毛刺要清理幹淨，鋼製外殼水平彎通的側板折彎時，外側板需要折彎機成型，減少彎曲半徑;內側板則手工彎製，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷;

c、 彎通側板衝孔定位要嚴格按空氣型標準執行，否則轉角處母排會鬆動，導致散熱效果下降，運行噪

1.雙金屬插腳結構，表麵鍍銀處理，確保持久的接觸壓力和較低的接觸電阻

2.配備了安全聯鎖機構，插接箱未安裝到位時，無法合閘，能夠****避免插接箱帶負荷插拔。

3.插接箱的所有帶電部件均進行了****的電器隔離，插接箱安裝時，其地線先於相線與母線槽係統接通，插接箱拆卸時，地線後斷開。



配件包括支架、吊架等，用於固定、支撐水平和豎直方向母線槽。

設備方麵母線由許多段構成，每一段長度既短且輕。因而，設備時隻需求少量幾人就能活絡完畢。母線有許多規範的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治”計劃能夠減少電氣空間，母線槽連接器，然後騰出更多的空間作為商業用途，如租借或作為公共場所。關於設備電纜來講，則是一項艱難的作業。由於，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，受製於電纜的曲折半徑，需求更多的設備空間。

包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。



當母線槽因故障導致電壓消失同時有明顯的短路象征（如火光、爆i炸聲、冒煙等情況），操作隊人員不得自行恢複運行，應對母線設備進行詳細檢查。

連接在母線上的元件故障或由於分路開關拒動，造成越級掉閘使母線失去電壓，應進行詳細檢查，立即將母線槽故障元件隔離或拉開故障分路開關兩側刀閘後，迅速恢複母線運行，送出其他分路。

變容節為了實現單條母線的變容。

插接箱用於向外接引電纜，利用電纜為其他用電設備供電，插接箱內設有開關斷路器。

各種彎頭，用來實現母線槽在建築內走向的改變。

終端箱用於保護母線槽係統末端。
