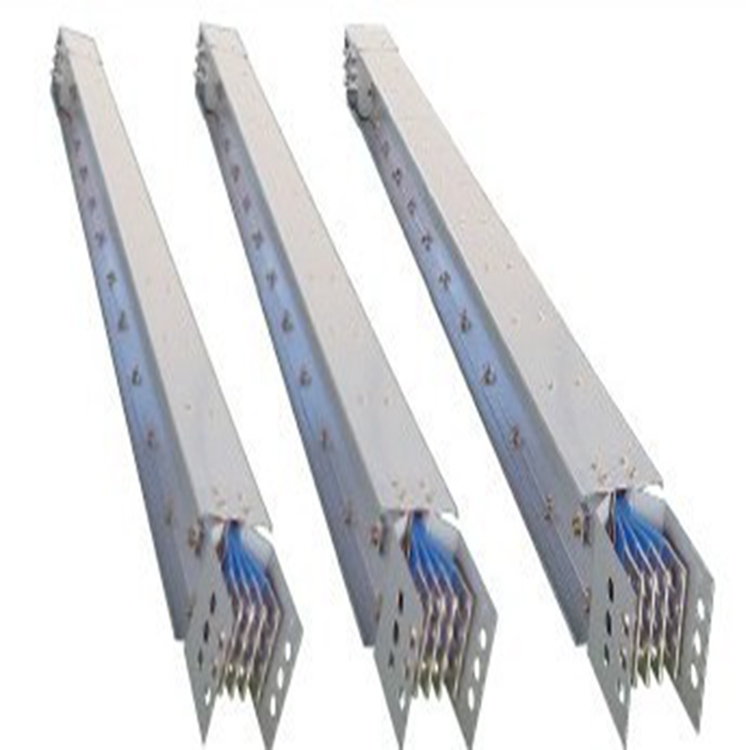

封閉瓦楞型母線槽電纜橋架母線

封閉瓦楞型母線槽電纜橋架母線特點：
1）適合於大跨距安裝

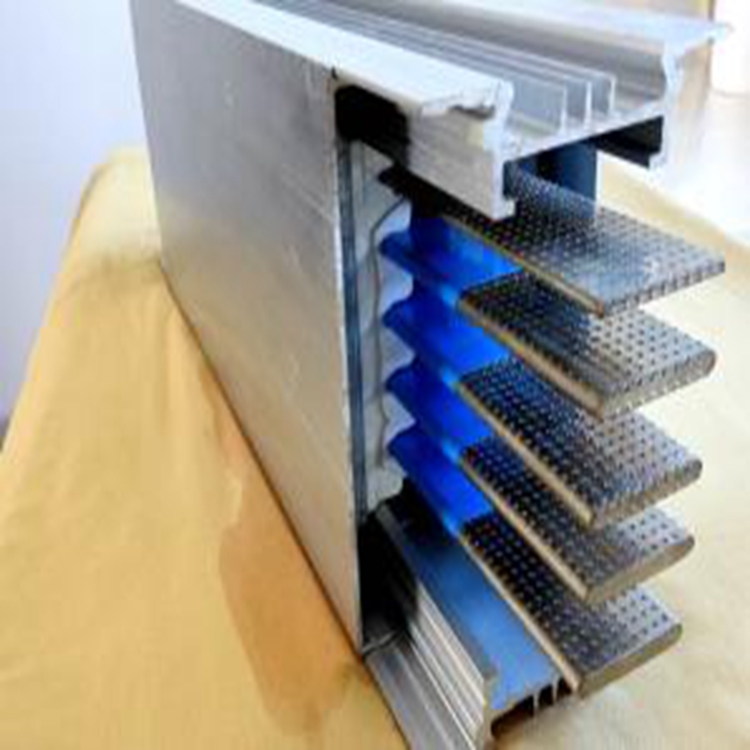

該係列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截麵型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
3）散熱性能好，適合大電流輸送，過載能力強

A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱麵積，熱阻小，導熱速度快，降低了銅排的溫升；
B、接頭采用雙麵搭接，使母線草接頭處銅排搭接麵積增大了一倍，降低了接觸電阻及接頭溫升。

 可在特殊環境下長期使用，如溫度高至100℃、低至－50℃的環境溫度下長期工作。高分子樹脂材料在高溫下往往會快速老化降解，設計人員用高溫熱穩定型的特殊樹脂材料大大延緩了使用的壽命，保證了產品的穩定性。當母線槽發生短路時，就有比正常工作電流大許多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線產生力的（機械的）和熱的效應。為此須校驗母線承受短路電流作用的能力，即校驗母線的動穩定性和熱穩定性。 載流母線由於電阻引起的損耗轉化為熱，使母線溫度升高。銅、鋁材料本身雖然可在較高溫度下使用不影響其機械強度，但是螺栓連接的接觸麵溫度較高容易氧化，瓦楞型母線槽生產廠家，使得接觸麵電阻增加。接觸電阻增大又使接觸麵溫度繼續升高，造成e性循環，導致接觸部分損壞。因此電接觸麵的氧化問題就成為限製母線槽溫度的主要因素。連接麵鍍銀的螺栓連接允許的母線溫度比較高，但成本很高，一般采用連接麵鍍錫或鍍鋅的螺栓連接。這種母線的允許溫度就低些。我國規定母線的允許溫度為85～90℃，對封閉母線，外殼的允許溫度為65～70℃。采用焊接時，允許溫度可到達110℃

 封閉瓦楞型母線槽電纜橋架母線溫升限值驗證是檢測母線槽的進線端、杆接口、連接頭的導體和外殼等在通過母線槽滿負荷運行穩定下來，溫度減去環境溫度，瓦楞型母線槽商家，是確定該點的溫升值，有了該溫升值準了解該母線槽所選擇的絕緣材料，在今後滿負荷運行過程中的穩定性以及滿負荷運行過程中外殼溫度對人體的傷害等****證據來確保母線的運行。那麽究竟如何來辨別密集型母線槽質量的優劣，安裝質量的好壞呢?

1.首先以母線的結構從裏到外來尋找影響母線槽運行的因素。

2.用戶收到母線槽產品後，除了要對隨機技術文件，裝箱清單，合格證、尺寸、表麵處理作常規檢查外，還要注意檢查在運輸過程中是否受潮，碰撞損壞絕緣層等情況，檢查導體截麵是否符合產品樣本的要求。

3.母線槽在設計和安裝的過程中，有以下因素影響母線槽的運行，要得高度的注意，即母線楷不能在水管、汽管、動力管下方平行敷設。可交叉通過但不要超過兩點為好，同時母線槽在狹小的空間及配電櫃內安裝時要考慮留有餘量以利散熱，在車間內敷設水平母線要留足行車工作狀態及鏟車的通過距離，水平敷設母線每隔2--3m。

在平行多列敷設密集型母線槽安裝中，每列垂直母線設一隻落地彈性支架。牆麵上側裝一隻牆裝支架為妥，由於高層建築牆厚是變量，為了保證垂直母線的直線性，垂直度，可以允許每層母線上端與牆麵內傾2°-3°，瓦楞型母線槽並禁止母線靠牆直接安裝。

由於母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。並且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。由於線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，並減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截麵****比密集絕緣插接母線槽大。

環境溫度

上限： 40℃

下限：-25℃

海拔：2000m以下

濕度

相對濕度在高溫度為 40℃時不超過50%;溫度較低時允許有

較高的相對濕度

凝露條件：有

基本烈度：6度設防

安裝地點：戶內、戶外

在受限製的安裝環境下，母線槽，母線槽的安裝也收到了限製，密集型母線槽其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，Ｌ２、Ｌ３相熱能散發緩慢，形成母線槽溫升偏高。母線槽受外殼板材限製，隻能生產不大於３ｍ的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。因此每一種母線槽都有其優勢也有其不足，選擇合適的母線槽至關重要！
