全絕緣銅管母線

隨著我國經濟的高速發展,整個社會對電力的需求日益增大.目前110kV和220KV變電所低壓側均（jun1）采用10kV、35kV電壓等級,全絕緣銅管母線隨著主變容量的加大,變壓器低壓側進線側的額定電流也在不斷加大.

常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求,由此引起附加損耗、集膚效應係數的增大,造成截流能力的下降、電流分布不均（jun1）勻.全絕緣銅管母線尤其是單台主變容量為180MVA及以上時,主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題,還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、全絕緣銅管母線基礎內的鋼筋在電磁場中感應渦流引起的發熱問題.

使用範圍：

低壓全絕緣銅管母線係列適用於各供電、發電、治金、石油、化工、能源等配電工程，其占地麵小、載流量大、維護方便等優點已被廣大用戶所接受。安裝方式主要形式為：支柱架空、電纜夾層、電纜溝等。

一、選用優質原材料

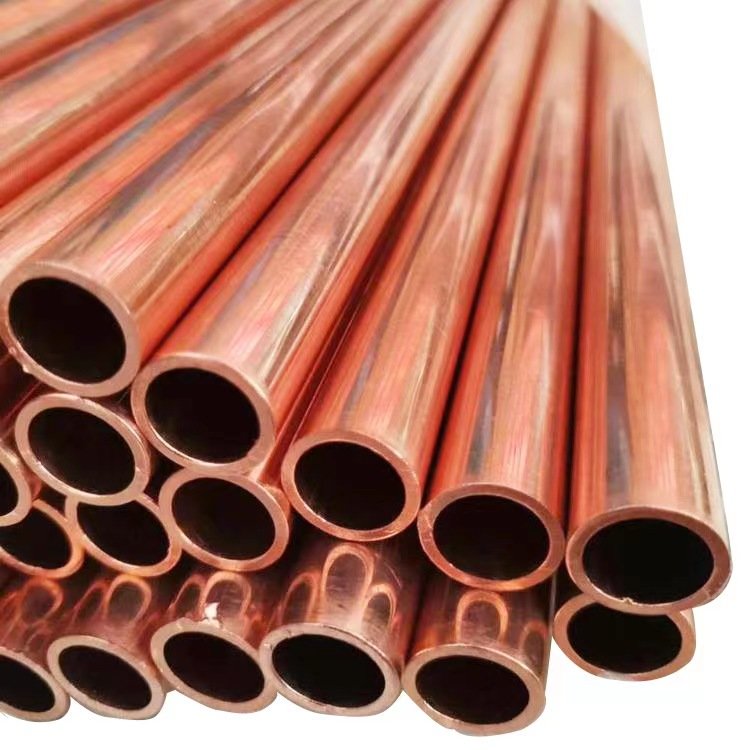

   10KV管形絕緣母線的導體T2Y冷拉伸紫銅管，我公司采用管材。與小廠的在半凝固狀態下拉製的銅管比較比如洛銅）生產的T2Y管，均是在冷卻狀態下拉製而成的。試驗結果表明，相同截麵的管材，在相同的額定電流下，溫升相差3-6℃。

    管形絕緣母線的主絕緣材料F4，即聚四氟乙烯，國內生產廠家眾多，產品質量差別很大。相同規格的產品，采用進口顆粒製成的F4，在絕緣強度、溫度係數等各方麵均明顯優於選用顆粒生產的F4。我公司選用的是濟南三愛生產的F4，其顆粒為進口材料，由日本大金提供。

二、加強絕緣處理

    為提高產品的絕緣性能，實際生產過程中，在保證溫升的條件下，通過壓緊絕緣層、提高絕緣厚度、增加屏蔽層數等方式來優化管體表麵電場。試驗結果表麵，我公司的管形絕緣母線，10kV產品，其耐壓值在75kV時，不擊穿，不閃絡，局放和介損均複合標準；35kV產品，其耐壓值在105kV時，不擊穿，不閃絡，局放和介損均複合標準。10KV管型母線此結果明顯優於國內的一些產品。

三、采用內嵌式連接器

   10KV管型母線的連接，是母線技術的一個重要環節。很多廠家目前采用的是外置連接器的方式，優點是連接方便，接觸麵大；其缺點是：外觀有明顯凸起，不美觀。更重要的是不利於絕緣處理，操作難度大，凸起部位不可避免地會產生氣泡，形成局放點，短期可能不會出現問題，長期運行，勢必會造成局放點擴大，****終造成絕緣擊穿。目前國內同類產品出現質量問題，也基本上都是在連接處絕緣擊穿。

    我公司生產的內嵌式連接器，因為其屬於插入管體內部的連接方式，連接器與導體接觸麵大，吻合緊密，連接處的溫升低於主導體的溫升。在導體的連接處，沒有凸起，外形美觀。在包紮絕緣時，與包紮管體沒有什麽區別。從而降低了操作難度，減少了局放點，保證了母線的絕緣，實際使用效果明顯優於外部連接器。

四、關鍵部位使用屏蔽桶

    對於母線的一些關鍵部位，以及實際安裝中需要特別強化絕緣的地方，我公司采用絕緣屏蔽桶的方式。

五、強化質量、強化服務

    為保證產品質量，我公司采取了一係列的措施，嚴格按照ISO9001質量管理體係的標準，從原材料采購、粗加工、精加工、出廠試驗，一直到協助安裝、售後服務，嚴格把好每一道關口。保證為用戶提供優質的產品和服務。



 母線槽的結構強度和特性

關於母線槽有很多知識點。下麵介紹一下它的結構和特點，對草莓视频在线掌握母線槽及其應用有很大幫助。

母線槽整體結構強度的設計，既要承受故障情況下電力和熱應力的效用而不產生變形，又要保證與帶電導體有足夠的電氣間隙和爬電距離，保證在正常和重機械負荷效用情況下處於辦公狀態。

從結構上分析:母線槽采用銅排或鋁作為導體，電流容量大，電氣機械性能好。此外，它采用金屬槽作為外殼，可靠性高，使用壽命長。與傳統配電相比，設備占地麵積明顯減少，外觀美觀，非常有利於大型建築的施工和配電。

母線槽包裹有阻燃交聯聚乙烯熱收縮套管，絕緣性能強，遇火不釋放有毒氣體。

母線槽插件接口靈活方便，可設置大量插座，通用性強。調整電氣設備位置時，不需要改變供電係統。

近年來，隨著現代建築的不斷出現，用電需求越來越高，尤其是在高層建築和大城市工廠的建設中，傳統的電纜已經不能滿足要求，所以母線槽成為高層建築的標準。

母線槽的相線和外殼緊密相連，可以承受較大的電應力和熱應力。產生的熱量可以快速散發，載流能力大。接頭用絕緣螺栓緊固，用雙連接銅排連接，****增加了接頭的接觸麵積，大大降低了接頭處的溫升。

1，該產品是各廠礦企業廠房設備替代電纜線作為電力饋配電使用輸電母線槽。

當今現代工程的高要求，尤其要求配電設備應具備較高的適應能力和靈****，以適應工程需要。但隨著市場有色金屬材料成本不斷上漲，工程投資成本高，而本公司的分相絕緣管型鋁質輸電母線槽（全封閉矩形管及圓型管）考慮用戶需求，在確保銅電流等效導電性能替代電纜線或銅質母線槽的使用（相對於銅電纜加配套橋架，可節省費用50-60%以上），並具備如下的

2，材質為空心導電體，表麵經陽離子氧化處理，表麵積大，集膚效應低，單位截麵積載流量大於常規矩形母線。

3，空心導電體內部易自然形成熱空氣對流，散熱條件好，溫升低，而常規矩形母線及電纜是無法達到這一效果的。

4，管式導電體為單相敷設，不受其他相位母線的電磁場幹擾，結構緊湊，電氣絕緣性能強，主絕緣材料穩定性高，阻燃，耐老化，使用壽命大於20年。

5，一般安裝於車間行車梁背麵或沿牆麵敷設，占用空間少，整齊美觀，配電引出方便靈活（可用母線硬連接或用銅電纜或銅編織線軟連接），機動性強，日常維護量小。
