鋁鎂合金絕緣型管狀母線槽

鋁鎂合金絕緣型管狀母線槽

產品介紹：



　　管型母線槽具有大電流(12000A)、高機械強度、良好的絕緣、適用範圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行曆史和經驗，而國內由於進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方麵原因，目前僅能生產35kV及以下電壓等級的產品。


　隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均（jun1）采用10kV、35kV電壓等級，隨著主變容量的加大，變壓器低壓側進線側的額定電流也在不斷加大。

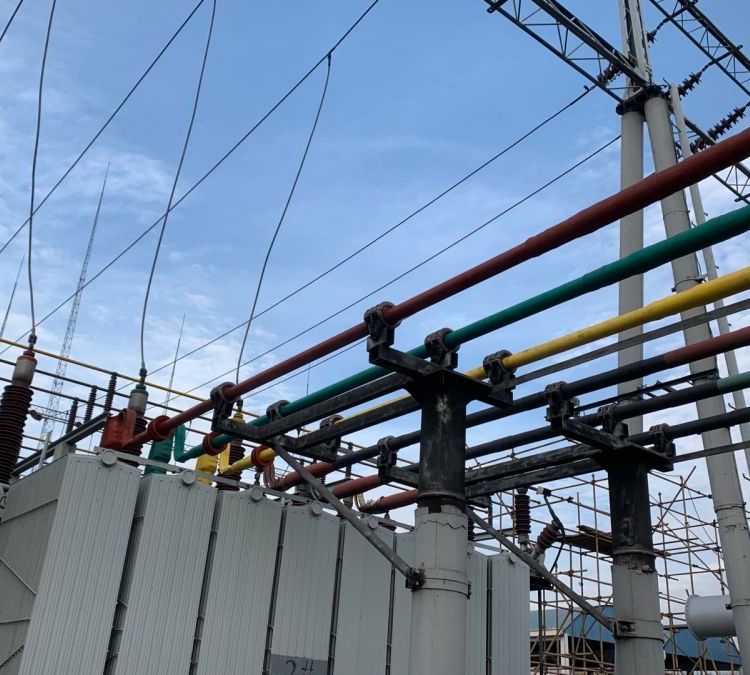

　常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應係數的增大，造成截流能力的下降、電流分布不均勻。尤其是單台主變容量為180MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品。

管型母線布線.

1.當垂直或傾斜安裝金屬線槽時，應采取措施防止電線或電纜在插槽中移動。

2.同一電路的所有相線和中性線應放置在同一個金屬線槽中

3.管型母線的線槽適用於在正常環境和不易受機械損壞的地方進行室內幹燥，但不應用於金屬線槽嚴重腐蝕的地方。

4.金屬線槽繪製的線可以是有線的，如金屬管，硬塑料管，半剛性塑料管，金屬軟管或電纜。引出部分不應損壞管母線或電纜。

5.管型母線槽應接地或可靠接地，但不應用作設備的接地導線。

6，線條應光滑，不變形，內壁應光滑，無毛刺。

安裝形式：基本形式可分為豎裝式和橫裝式。橫裝式可作多層排列。也可按現場情況另作設計。

輸電母線與安裝方式的確定：輸電母線的載電流量一定要滿足工作場地所有設備的用電總負荷。輸電母線的排線位置與走向要有布置方案，支架形式的確定應進行現場勘測。安裝示意圖所示的是基本形式，其中橫式安裝可按工作現場所需增減層數，支架與工字鋼的連接可以在工字鋼筋部位或筋板部位連接。

母線的排列都呈直線狀，所經過的範圍，包括轉彎處，都不應有牆體或其它物體阻礙，尤其需注意的是在兩組電母線之間連接時，有高低落差，需作上下垂直連接，連接處也應注意類似情況，並應有適當的安裝空間。

鋁鎂合金絕緣型管狀母線槽

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

1.管狀母線的結構具有簡單的特點和清晰的布局。它易於安裝且易於維護，並且維護工作量較少。

2.管狀母線具有散熱好，溫升低的特點。

管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。

3.管狀母線具有不受環境幹擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，了由於接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地麵和短路，不利於安全操作。

4.管狀母線具有允許應力大，機械強度高的特點。

管狀母線的允許應力是矩形母線的4倍。可以承受短路電流並且機械強度高，這使得母線支撐跨度增加。在母線支架的支撐下，由於母線跨度，母線的跨度可達13米。距離遠，可直接進入高壓室和室內限流電抗器或10kV開關櫃，減少相應的柱管形狀，母線配件和民用建築基礎。

5.管狀母線具有大載流量的特點。

管狀母線具有較大的載流能力，主要在空心導體中，表麵積大，導體表麵均勻，電流密度分布均（jun1）勻，因此管狀母線特別適用於工作電流大的電路。

6.管狀母線具有強電絕緣性能的特點。

管狀母線采用密封屏蔽管型，外殼接地電位為零。由於電屏蔽具有：均勻電場分布;灣控製電位和極限電場;避免管狀表麵局部放電;漏電流和充電電流;即防止接觸電壓危險，使屏蔽管狀母線電場均勻分布，電氣管型性能強。

7.管狀母線具有強電阻的特性。

管狀母線直接固定在鋼架或混凝土支架上，了套管和支柱形狀，具有很強的抗振能力。

8.管狀母線具有管狀材料的高耐熱係數的特性。

管狀母線的主要絕緣材料由聚四氟乙烯製成，可在高溫下工作。它具有優異的電性能和化學穩定性，低介電損耗，阻燃性，耐老化性和長達40年的使用壽命。

產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力係統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表麵電流密分布均勻，因此對工作電流大的回路起到顯著效果。

其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限製，隻能生產不大於3m的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。母線槽屬樹幹式係統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建築中得到廣泛應用。

結構與特點

1）母線槽相與相及相與

接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。

2）新一代環保產品

導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3）布線靈活

插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

主要性能體現在∶

1）管型導體（母線）采用熱頂鑄造無縫管等一係列的先進工藝，表麵光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電係統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地麵積小，組合管母線是軟導線占地麵積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

性能：
1、將祼母線（小電流場合，I ≤ 400A），或表麵被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表麵經酸洗、磷化、電鍍、噴塗，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表麵被裹覆不同的絕緣不同的絕緣材料適合於多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建築物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響

現場連接施工
嚴禁帶電拆裝母線槽。
側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿牆測裝時應注意母線本體端部的插入口向外安裝。
吊裝時，在安裝麵上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定於母線的安裝高度）然後將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大於2mm 的間隙，並且外形應平齊，然後安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
母線可逐段安裝，也可幾段組裝後裝於吊、側裝夾具上，在組裝母線過程中隻可用木棒，不準用大於外殼硬度的物體撞、敲母線各部，以免損壞產品。

應用範圍

主要適用於化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建築等輸配電係統及消防係統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電係統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。

母線槽與電纜對比：

1.母線槽多的可滿足6300A額定電流，這一方麵優於電纜。

2.安裝母線的保險費用比較低，而電纜相對較高。

3.母線槽的分接口可增加分接回路，而電纜需在配電室開始敷設。

4.母線配有標準的安裝支架，不需要其他支撐；電纜需用單獨的橋架或管道進行敷設。

5.母線槽可在離設備****近的位置進行控製，而電纜需在配電室控製。

6.母線槽壽命長，並可重複使用。而電纜壽命較短，不可以重複使用。
