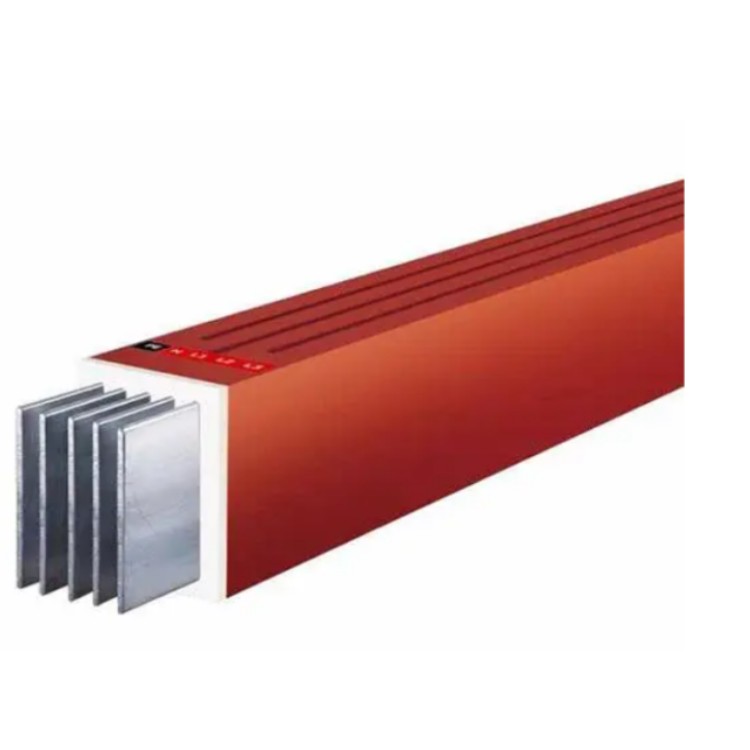

車間封閉式絕緣母線槽

車間封閉式絕緣母線槽用於電力、化工、冶金、工礦企業和機場、車站、大型商場、體育館、展覽館、博物館和高層房產建築等輸配電係統、大電流場所。電流等級有400A-6300A不等，產品外殼選用鋁合金材料擠壓成形，側板成型於散熱片形式設計組合而成。母線槽導體ABCN相間絕緣材料選用美國杜邦聚酯基膜，能達到、高壓作用，利用鋁外殼截麵積比相線截麵積大幾倍的優勢做保護導體，可以長期工作在130°C以下的環境場所中,外殼兼用接地PE線，接地效果更加理想，更加可靠，母線槽外殼鋁合金屬於非導磁金屬，因此電感量少，功耗隨其減少，同時，克服了鐵外殼的大噪音。鋁外殼均勻包在相線的四周，與各相盡量靠近且距離相等，故電抗相小，克服了傳統接地方式在線路較長時引起的三相不平衡及壓降較大的缺點。采用導體緊密貼合，間距小，電抗小，散熱好，溫升低，熱穩定性好，載流量大，節能效果優良。產品出廠耐壓測試達到3750V以上，確保質量符合GB標準。全封閉式的結構防護等級能達到IP65標準，適應任何惡劣環境場所使用，母線槽導體密集於鋁殼之中，有防腐、防潮、防塵、防火的特性，外形美觀，重量較輕，鋼度性好占用空間體積小，解決了傳統母線槽的不足，因此能保證達到可靠的運行。

車間封閉式絕緣母線槽結構特點

       1) 該係列母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

       2) 該係列母線槽結構先進，安裝維修孔可任意設置於母槽的上部或下部，對於大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

       3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

       4) 采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

       5) 為了解決變壓器、發電機及配電櫃運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對於母線槽本體，在係統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞

特點是具有係列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用於交流50Hz，額定電壓380V，額定電流250A-4000A的三相四線，三相四線製供配電係統工程中。

1.性能方麵

母線采用銅排或者鋁排，其電流密度大，封閉式母線槽 規格，電阻小，集膚效應小，無須降容使用。****損耗小，終節約用戶的投資。

2.安全性

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害，在配電係統中采用插入單元的安裝很安全，外殼可以作為整體接地，封閉式母線槽 生產，接地非常的可靠。

3.安裝方麵 母線由許多段組成，每一段長度既短且輕。因此，安裝時隻需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途，如出租或作為公共場所。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。

① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。

② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

安裝驗收：主要檢驗母線載流能力、IP防護等級、絕緣電阻等。載流能力測試使用低壓大電流發生裝置，對母線槽進行載流試驗（試驗電流為母線槽的額定電流），至溫度變化每小時小於1K時停止。溫升值是指插接口或連接處導體溫度減去周圍環境溫度的差，應符合用戶要求。IP防護等級按GB4208標準測試，包括母線的連接頭及彎頭和本體應符合設IP要求或用戶招標要求。IP51以上，試驗後應檢測絕緣電阻。采用1000V的兆歐表測量母線槽的絕緣電阻，單段母線應大於20MΩ，全長應大於1MΩ。

應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
      ① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。
      ② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔淨場所，采用IP30以級。室內普通場所，采用不低於IP40等級。室內有防濺水要求的場所，采用不低於IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

因此對於可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由於生產或屋麵滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用後，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在空氣型封閉式母線槽穿越的樓層時增設防水圍堰既使母線槽與變壓器用伸縮節作過渡連接，但由於采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截麵較大、彈性較小，仍可能使變壓器低壓套受力。

施工工藝

設備開箱清點檢查：設備開箱清點檢查:應由建設單位代表，監理單位代表，供貨商及施工單位共同進行並作好記錄。母線槽分段標誌清晰齊全，外觀無損傷變形，內部無損傷，母線槽螺栓固定搭接截麵應平整，其鍍銀無麻點，起皮及未覆蓋部分，絕緣電阻符合設計要求。根據母線槽排列圖和裝箱單。檢查封閉插接母線槽，進線箱，插接開關箱及附件，其規格，安寧封閉式母線槽，數量應符合要求。

1.它本身采用的是“三明治”的密封結構，一般來說他的防護等級可以達到IP54。

2、整個母線係統本身是可以承受3750V的工頻耐壓的，而且即便是使用1min也是不會出現擊穿和閃絡現象。

3、在長期接通額定電流工作的時候，母線係統的溫升一般不會超過連接端子:60K，金屬外殼:30K，槽內絕緣件表麵:40K。

4、當耐火母線在發生火災之後，燃燒溫度即便是上升到960℃，它仍然可以保持正常的運轉。

母線槽不防水 持這一觀點的人認為:若水進入母線槽內，整條母線槽就會因進水點短路而停電.的確普通母線槽防水性能很差，更無法與電纜相比，電纜敷設在室外甚至在水中都不會短路，普通母線槽的外殼防護等級為IP40，僅適用於室內普通場所.

特性：

1、  母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、  母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、  所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

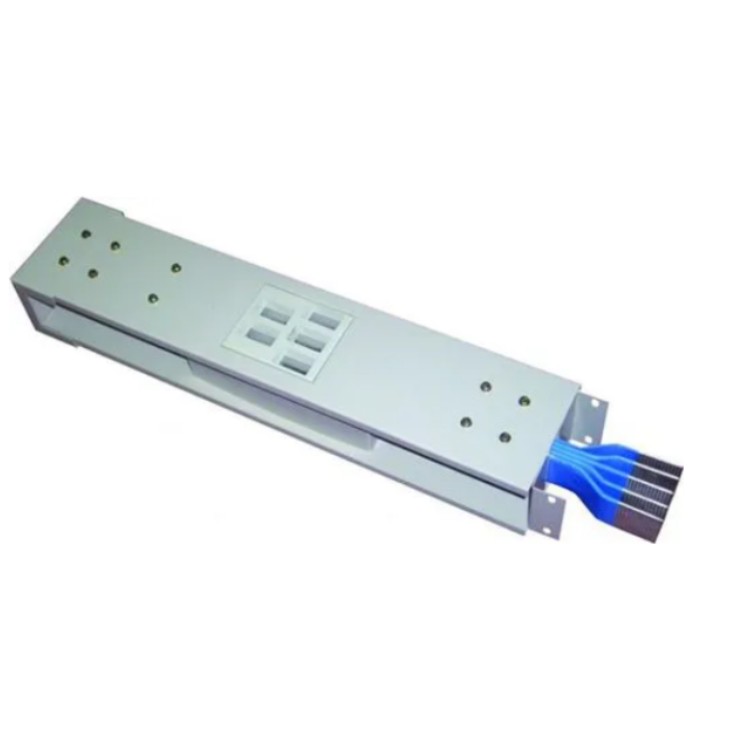

4、  母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意

母線槽在使用前****知道的6點:

1、接觸帶電設備的零部件有危險；

2、****驗證母線槽幹線相序正確，母線槽絕緣電阻不低於

3、****確認安裝支架穩固，連接螺栓可靠的連接；

4、檢查總的負載電流不超過主母線電流或設計電流。

5、母線槽開始送電時，不得帶負載；

6、保證母線槽幹線不受液體、固體的侵入；
