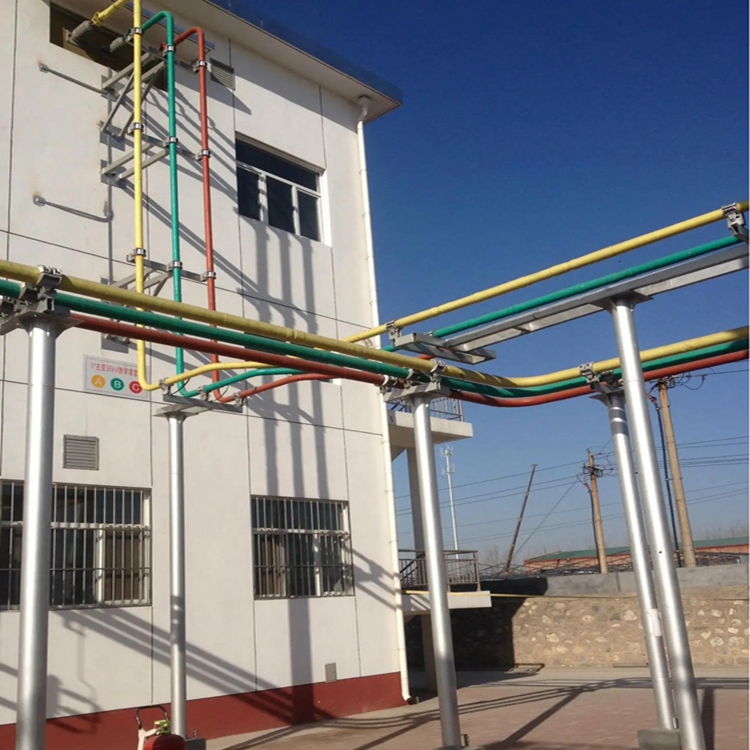

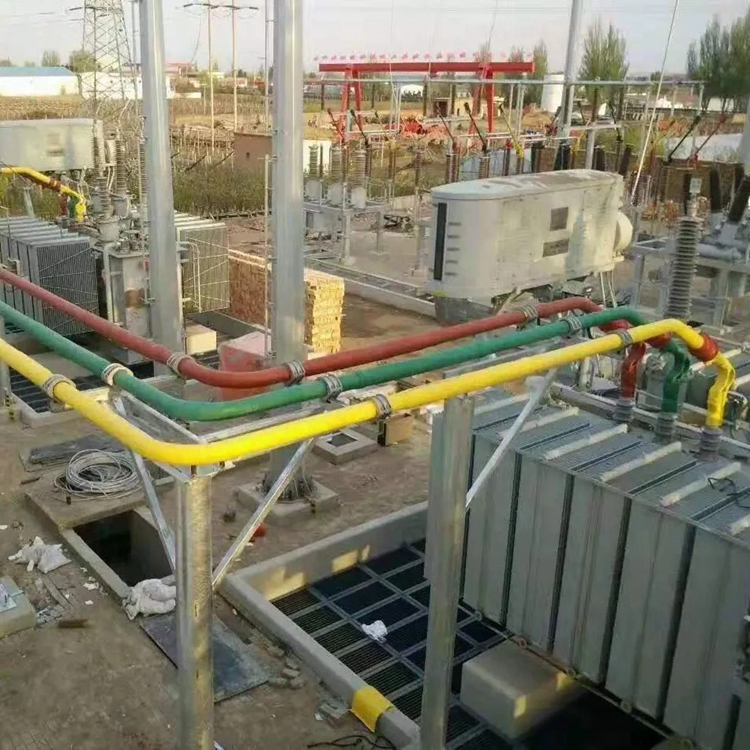

110KV複合屏蔽絕緣管型母線槽

110KV複合屏蔽絕緣管型母線槽產品特點：

載流量大銅管母線為空心導體，表麵積大，電場分布均勻

集膚效應低，功率損耗小絕緣銅管母線集膚效應係數低（KF≦1），交流電阻小，可降母線功率的損耗

散熱條件好，溫升低銅管母線為空心導體，散熱條件好，母線內徑風道能自然形成空氣對流（管內與管外有氣壓差異）

允許應力『σ』大，機械強度高銅管母線的允許應力為矩形母線的4倍，運行載荷可承受的短路電流大，機械強度高，使母線支撐跨距加大，減少了相應的支柱絕緣子，母線金具以及土建構架基礎麵積

電氣絕緣性能強絕緣銅管母線采用多層密封屏蔽絕緣方式，外殼接地，電位為零。使電場分布均勻，控製電位和限製電場；避免在絕緣表麵產生局部放電，傳導泄露電流和充電電流，對危險的接觸電壓進行防護等特性

絕緣銅管母線所用絕緣材料溫度應係數大主絕緣材料適應在－250℃～+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃，耐老化，使用壽命長

母線槽與電纜比較具有如下優越性

1.1母線槽是扁導體，與圓導體電纜或預分支電纜比較較，具有散熱好、阻抗低及載流量大的特征。載流量630A以上的母線槽與630A以上電纜或預分支電纜比較較，在載流量相同的情況下，能節約銅材10—35%，能削減電能損耗15%以上。母線槽平日之中的傳送電流很大，便利聯接饋線，一起減縮能耗。它很合適交流電源，在給定的電壓數值下能堅持住長時段的作業。一分鍾以內的交流電情況下，母線槽不會被擊穿且不會帶有閃絡的情況。它能承載著的耐受電流、****短時段的峰值電流，都會符合標準。

1.運用壽數大約是電纜和分支電纜的2～3倍左右。我國香港、澳門及歐洲有些國家明晰規則電纜運用壽數為12～15年。實際上母線槽的運用壽數則長達30～50年。母線槽可分紅空氣絕緣類別、布滿絕緣類別。一般情況下，空氣絕緣這樣的母線槽固有的構架很簡易，布滿絕緣母線槽帶有散熱特性，電流等級很高。高層建築布設的電氣豎井，母線槽都配有某一插接口徑，布設這類接頭應考量多重的人為攪擾。但是，母線槽初始的容量很大，一起構架緊湊，在偏大負荷的態勢下也帶有優勢。

1.3選用母線槽載流功能安穩，避免了不必要的電能損耗。母線槽標準滿意標準規則的極限溫增值的電流（就是母線槽的額定電流）是很重要的。該電流能操控母線槽的載流功能。電纜的額定電流是以截麵積來供認的。核算負荷不同，橋架內電纜根數不同，運用不同的電纜橋架，橋架內的溫度跟著上述這些因數的不同而改動，電纜的載流功能亦隨之改動。所以降容係數乘以電纜的額定電流而計出的電纜載流功能是不****的。一起這種密封式橋架的敷設辦法也添加了電能損耗。

1.4歸納出資本錢低，母線槽有銅導體、鋁導體質料。銅導體母線槽有銅電纜比較較，630A以上的銅導體母線槽價格近似於電纜的造價本錢；而鋁導體母線槽比銅導體電纜價格低25%～35%。電流越大，母線槽的本錢與電纜比較，價格反而越低。為此，載流量大於630A輸電幹線選用母線槽比選用電纜更經濟合理。

110KV複合屏蔽絕緣管型母線槽

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大於所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料製成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控製開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控製開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平麵轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

　1.管狀母線的結構具有簡單的特點和清晰的布局。它易於安裝且易於維護，並且維護工作量較少。

2.管狀母線具有散熱好，溫升低的特點。

管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。

3.管狀母線具有不受環境幹擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，了由於接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地麵和短路，不利於安全操作。

4.管狀母線具有允許應力大，機械強度高的特點。

管狀母線的允許應力是矩形母線的4倍。可以承受短路電流並且機械強度高，這使得母線支撐跨度增加。在母線支架的支撐下，由於母線跨度，母線的跨度可達13米。距離遠，可直接進入高壓室和室內限流電抗器或10kV開關櫃，減少相應的柱管形狀，母線配件和民用建築基礎。

5.管狀母線具有大載流量的特點。

管狀母線具有較大的載流能力，主要在空心導體中，表麵積大，導體表麵均勻，電流密度分布均勻，因此管狀母線特別適用於工作電流大的電路。

6.管狀母線具有強電絕緣性能的特點。

管狀母線采用密封屏蔽管型，外殼接地電位為零。

由於電屏蔽具有：a。均勻電場分布;灣控製電位和極限電場;C。避免管狀表麵局部放電;d。漏電流和充電電流;即防止接觸電壓危險，使屏蔽管狀母線電場均勻分布，電氣管型性能強。

7.管狀母線具有強電阻的特性。

管狀母線直接固定在鋼架或混凝土支架上，了套管和支柱形狀，具有很強的抗振能力。

8.管狀母線具有管狀材料的高耐熱係數的特性。

管狀母線的主要絕緣材料由聚四氟乙烯製成，可在高溫下工作。它具有優異的電性能和化學穩定性，低介電損耗，阻燃性，耐老化性和長達40年的使用壽命。

母線槽與電纜對比：

1.母線槽多的可滿足6300A額定電流，這一方麵優於電纜。

2.安裝母線的保險費用比較低，而電纜相對較高。

3.母線槽的分接口可增加分接回路，而電纜需在配電室開始敷設。

4.母線配有標準的安裝支架，不需要其他支撐；電纜需用單獨的橋架或管道進行敷設。

5.母線槽可在離設備****近的位置進行控製，而電纜需在配電室控製。

6.母線槽壽命長，並可重複使用。而電纜壽命較短，不可以重複使用。

在電力係統中，母線把配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。母線按外型和結構，大致分為以下三類：

　　硬母線：包括矩形母線、圓形母線、管形母線等。

　　軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。

　　封閉母線：包括共箱母線、分相母線等。

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建築物空間更小

■ 導體緊密排列，整體散熱，溫升更低

■ 插口處母排不打彎，高密集、低阻抗

■ 防錯相設計，確保安裝時相序正確無誤

■ 載流能力不受安裝位置及安裝方式的影響

高壓管式母線槽的全封閉密集結構，確保了無論母線體係采用何種設備，都不考慮降額。它具有一係列配套設備，體積小、容量大、規劃施工周期短、拆裝便利、安全牢靠，運用壽命長。
