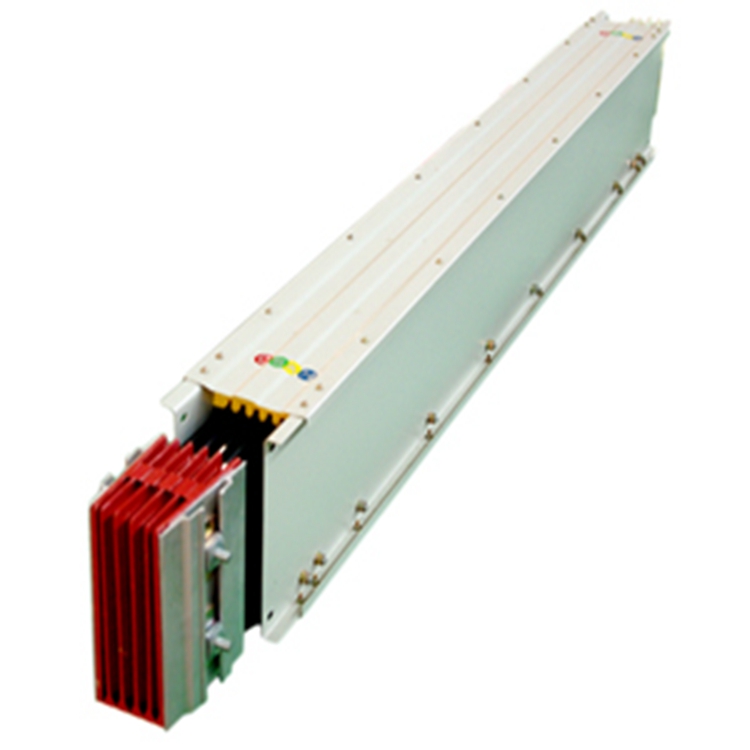

2000A高低壓瓦楞型母線槽

2000A高低壓瓦楞型母線槽特點：
1）適合於大跨距安裝
該係列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截麵型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
3）散熱性能好，適合大電流輸送，過載能力強

A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱麵積，熱阻小，導熱速度快，降低了銅排的溫升；
B、接頭采用雙麵搭接，使母線草接頭處銅排搭接麵積增大了一倍，降低了接觸電阻及接頭溫升。

 可在特殊環境下長期使用，如溫度高至100℃、低至－50℃的環境溫度下長期工作。高分子樹脂材料在高溫下往往會快速老化降解，設計人員用高溫熱穩定型的特殊樹脂材料大大延緩了使用的壽命，保證了產品的穩定性。母線槽能正常運行火燃燒溫度達到800度左右，耐火時間分別為30分鍾、40分鍾、60分鍾。耐火母線槽與防火母線槽的區別普通母線槽是不阻燃的，在短路時發生著火會一直燃燒到其他連接母線，容易引起火災事故。同時要決定是否應計附加集中載荷。

1.立柱的選用，要與封閉式母線槽層間距離、配置層數和總的載荷相適應。可按封閉式母線槽製造廠提供的產品說明書正確選用。焊在預埋件和允許焊接的鋼結構上的支吊架，焊接不少於兩個邊，****牢固。焊接處應及時除去焊渣、補漆。

2.用薄鋼板製作的異型立柱，不得采用直接焊接方式固定。應先用焊接方法固定底板，然後將立柱用鍍鋅螺栓連接固定在底板上。固定支吊架前，****知道牆體、樓(平)頂、鋼架本身的強度，能否承受封閉式母線槽、電纜和電線的重量和集中附加載荷。

 用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽係統可用於大負荷供電，如汽車製造廠、電機製造業中的電焊線、工業用電爐，以及高層建築的供電等。

2000A高低壓瓦楞型母線槽技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低於20MΩ。
  4、母線係統能承能3750V的工頻耐壓，曆時1min無擊空穿和閃絡現象。
  5、母線係統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。
  6、插接箱與母線槽的拔插次數不少於200次。

1.母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地麵安裝高度不小於2.2m，吊杆應有調節水平的技術措施。

2.垂直敷設時距地麵1.8m以上，安裝支架應與通道側板配鑽孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，牆體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。

溫升與集膚效應不無關係。

在導體的內部，電阻產生的熱量不易散發，溫度較高，價和電子運轉的速率高，線路不是很扁平，這樣就導致了電子通路相對窄小，電阻就高。在導體的表麵，散熱快、溫度低，價和電子運轉的速率低，線路扁平，這樣就導致了電子通路相對寬大，而故導體表麵電阻小，電子運行較快，這也是電流集膚的原因之一。

矽橡膠耐腐蝕性能也好，瓦楞型母線槽供應商，對於低濃度的酸、堿、鹽的耐受性能較好，如在10%的硫酸中常溫浸漬7天，體積和重量變化都小於1%，拉斷力和斷裂伸長率基本沒有變化。

母線槽介紹：

從經濟方麵來說，母線槽本身與電纜比較，價格貴一些，但是與包含配線用的各種附件及整個電力係統相比較使用母線槽可以使建設費用就便宜多了，瓦楞型母線槽特別是電流容量大的情況下，這種情況就更加明顯了。

母線槽本體可在有或火災危險的場所，或有化學汙染的場所；汙染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了複合材料的穩定性。

保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，吉安密集型母線槽廠家，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是****的。因此電氣技術公布及提倡電匯排（母線槽）以外殼作為接地導體。鋁合金母線槽把外殼與接地母排合為一體，從而****避免了外殼與PE排連接處因長期腐蝕和接觸不良而產生接地連續性不良現象。絕緣材料及外殼結構散熱差。

結構工藝處理較好，絕緣材料散熱較好的母線槽其導體按設計手冊或電工手冊打折扣後能滿足載流要求。但有些產品絕緣材料是樹脂澆注，或采用其他散熱較差的絕緣材料，及空氣型母線結構，和散熱較差的密集型母線結構要下降的折扣更多。有些產品結構及絕緣材料散熱很差，導體按照電工手冊上30℃環境溫度選擇，誤導了用戶，據了解該類產品有些隻能達到60%~70%的截流能力，給我國電力供電造成了嚴重的安全隱患和巨大的電能損耗，值得人們重視。
