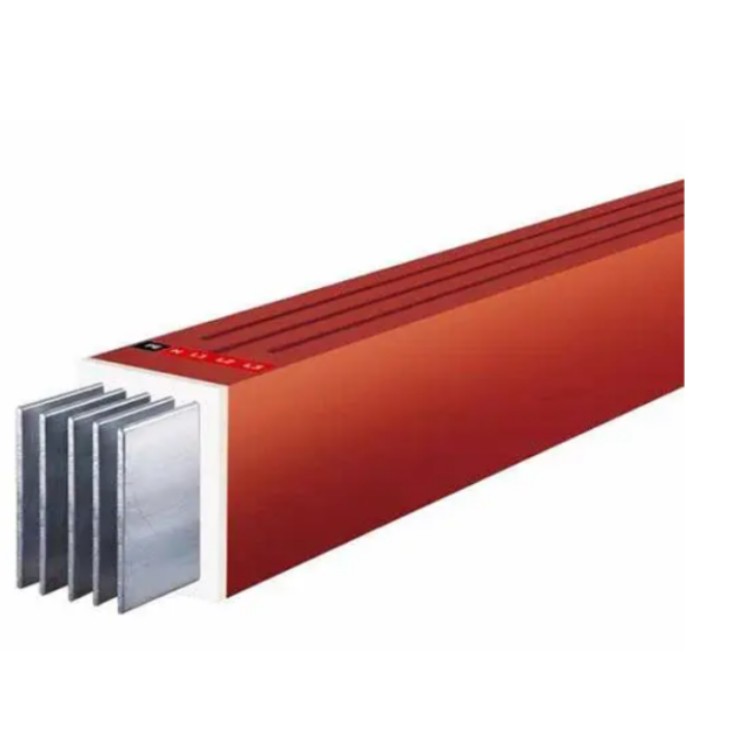

400A高低壓封閉式母線槽

母線槽外殼的組裝采用金屬無孔鉚接設備，強度高，密封效果好，提高了外殼的防護等級，密集型母線槽 安裝，防護等級可達IP54，母線槽蓋板與側板組裝後整體性好，電氣連接性能優。當係統出現高容量短路故障時，外殼具接地用途，使係統直接與大地相同。

400A高低壓封閉式母線槽具有體積小、結構緊湊、傳輸電流大、維護方便等優點。總之就是工礦、企事業和高屋建築中供配電設備，起到輸送的作用，其電壓至400V，額定工作電流為250～6300A。總體來說,密集型母線槽就是取代了傳統供電電纜的用途,以前使用電纜的輸電場所,都可以使用母線槽替代，比如現在很多的老廠房輸電改造都會選擇使用密集型母線槽。

適用於額定工作電壓660V及以下，頻率為50Hz(或變容量節60Hz)、額定電流從60A～5000A的三相三線、三相四線和三相五線係列中的供配電係統，封閉式母線槽產品具有體積小、輸送電流大、安全可靠、安裝靈活、配電施工與基建施工互不幹擾、設計合理、規格齊全等優點，FM係列低壓母線槽是現代大、中型企業，高層建築、引進工作程、實驗基地等場所較理想的供電設備。

覆蓋電流規格每平方毫米電流密度等同於試驗電流規格的電流密度，則可以不需要查驗覆蓋電流規格的溫升報告；如果被覆蓋電流規格電流密度大於試驗電流，則****查驗每個電流規格的溫升報告（包括外型結構照片、導體規格、溫升值及試驗電流等內容）。采用回路電阻測試儀測母線槽的導體規格和電阻率，夾住母線槽兩端頭在外的銅排測電阻，測量導體的長、寬、厚，就可以算出電阻率，該檢測方法可以滿足控製銅包鋁、兩端頭焊銅中間鋁排、兩頭大中間小以及導體材質等鑒別的需要。GB5585-2005標準規定，銅排導電率≥97%，電阻率≤0.01777Ω·mm2/m，鋁排導電率≥59%，電阻率≤0.029Ω·mm2/m。

結構特點:

1、該係列封閉母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該係列封閉母線槽結構先進，安裝維修孔可任意設置於封閉母線的上部或下部，對於大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

導電封閉式母線外殼的表麵處理是一項很重要的工作，它包括酸洗、磷化、烘幹、噴粉、固化等工藝過程。采用聚酯環氧粉末噴塗的外殼，其表麵附著力強保持時間久，並能起到絕緣作用。

(1)導電銅排--由純銅排組成，導電銅排接頭的表麵應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

■ 該型母線槽采用鋼製型材外殼，在3米跨距母線槽中心承載70kg 的壓力，在非均勻溫度變化時，板殼中心位置偏移不超過5mm。
耐火時間長
■ 母線槽依據結構型式和耐火絕緣處理形式的不同，分為NHCCX、NHKMC1、NHKMC2，其對應的在通電狀況下的耐火極限見表

■ 母線槽外殼噴塗耐火塗料，當發生火災的3~5 分鍾時間內，塗料開始發泡、膨脹，形成隔熱層，導熱係數迅速增大，****降低了熱量的傳遞。本耐火母線所使用的耐火塗料各項性能指標均符合GB14907-94 標準。
■ 為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料製成，該陶瓷Al2O3 含量在95%以上，在常態下其介電性能、機械性能如下：介電強度≥13kV/mm 體積電阻率>20MΩ•cm抗彎強度≥250MPa。該陶瓷耐溫效果尤為顯著，在溫度達到900℃時，測得絕緣電阻>10MΩ。由於陶瓷的穩定性好，不存在絕緣材料的老化問題，從而****延長了母線的使用壽命。

•該係列母線槽結構先進，安裝維修孔可任意設1於母槽的上部或下部，對於大電流戶內母線簷在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。
•采用雙重絕緣及殼體多點連接接地，使維護工作置明顯減小，安全性能得到顯著提高。
•采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求.還可以對由於基礎沉降所 引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

名詞解釋:什麽是母線槽

母線槽係統是一個輸送電流的配電裝置,尤其適應了越來越高的建築物和大規模工廠經濟合理配線的需要。

隨著現代化工程設施和裝備的湧現

當母線槽在不同形狀的建築中沿平麵安裝時，宜選用外殼為矩形的母線槽。

當沿圓弧麵安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。

當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用於長期工作溫度不低於130℃的材料。

 3特殊的使用情況要格外注意

一般可能遇到的特殊情況就是應急電源，應急電源應該選用耐火且放水的母線槽。

環境、安裝、特殊情況，這3個問題看似跟質量無關，但卻是影響母線槽使用的關鍵一步。

400A高低壓封閉式母線槽

母線槽應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展，對位對母線槽的應用會越來越廣泛。

母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。

當建築施工預留給一組或多組母線槽的開孔。開孔尺寸大於實際所 需尺寸時，母線槽的廠家，需負責按實際需要，把開孔妥為填補，以符合母線槽生產商的要求。母線槽的地台/牆壁，蓋板亦需因應工地實際環境所需，而作出適當的修訂，使母線槽之間不會互相重疊。母線槽的接口應安全及緊密，三相五線母線槽，而且當測試接口時，應不需關上電源。 同時，接口亦需有保護及防濕氣滲入作用。當母線槽接近天花板或牆身時，接口的螺栓隻需在母線槽任何一方便可收緊。

在變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由於母線在運行中，有巨大的電能通過，短路時，封閉式母線槽承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截麵形狀和截麵積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。

矩形母線一般使用於主變壓器至配電室內，其優點是施工安裝方便，封閉式母線槽，運行中變化小，載流量大，但造價較高。軟母線用於室外，因空間大，導線有所擺動也不致於造成線間距離不夠絕緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用於支撐各種元件並且適合於成套設備中安裝的板。

安裝框架----用於支撐各種元件並且適合於在成套設備中安裝的一種框架。

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生

2 鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題

3 減少相間短路電動力由於外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

4 提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓製而成母線封閉後從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS係統提高運行的安全可靠性母線封閉後也為采用通風冷卻創造了條件

5 封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求

6 外殼在同一相內包括分支回路采用電氣全連式並采用多點接地使外殼基本處於等電位接地方式大為簡化並杜絕人身觸電危險

名詞解釋:什麽是母線槽

母線槽係統是一個輸送電流的配電裝置,尤其適應了越來越高的建築物和大規模工廠經濟合理配線的需要。隨著現代化工程設施和裝備的湧現

當母線槽在不同形狀的建築中沿平麵安裝時，宜選用外殼為矩形的母線槽。

當沿圓弧麵安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。

母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
      ① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。
      ② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。
