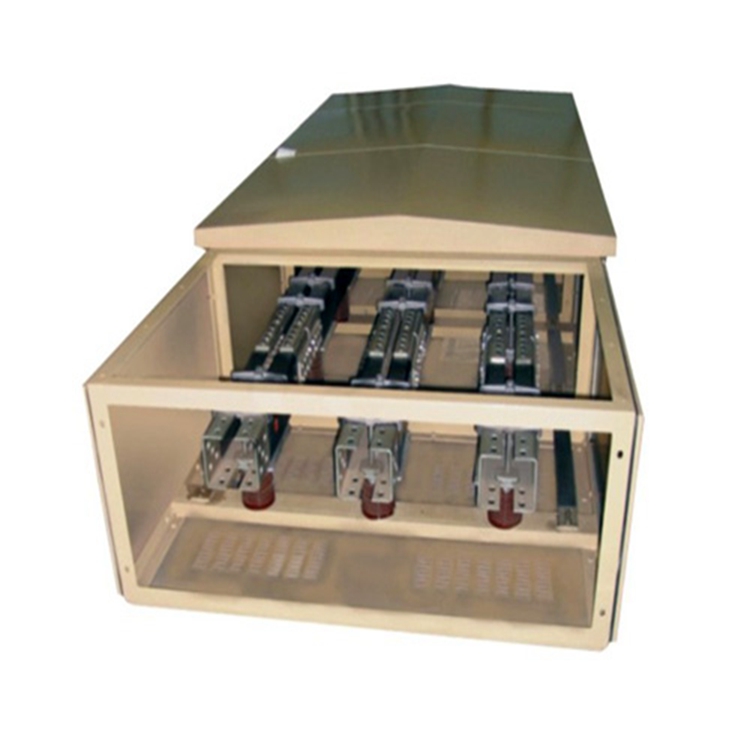

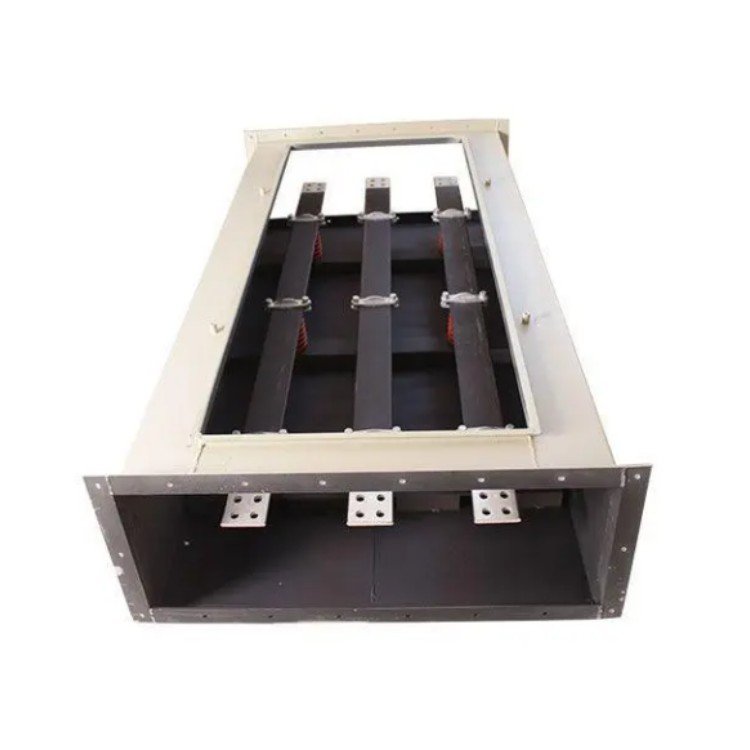

630A/4P高壓共箱母線槽

630A/4P高壓共箱母線槽

母線槽布線的電力係統是在他的密閉的外殼保護下傳輸電力的，所以防止異物進入任何部位，幹擾不到銅/鋁母線分布。

以下是母線槽幹線係統相對於一般布線係統的優勢：

1.相對於普通導線連線係統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線係統比一般導線布線更加方便。

3.因為母線母線係統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此係統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通常可以隨時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個係統中可用於上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位於沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.係統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

 中阻抗型母線電流差動掩護，將高阻抗的特征和比率製動特征兩者無效聯合，明顯下降了母差回路的負載阻值，地保障了區外毛病TA飽和不誤動，區內毛病準確倏地舉措。它以電流瞬時值作丈量比擬，丈量元件和差動元件多為集成電路或整流型繼電器，當母線槽外部毛病時，舉措速率極快，約為1～3ms。而在1/4周期從前TA不會飽和，能地傳變一次側電流，對TA無特別請求，TA變比能夠不分歧。

1.先檢查母線槽一端的導體連接麵及接頭器有無磕碰損傷

確保到位後運用扭力扳手鎖緊；對接式母線槽，高壓共箱母線槽，應將需連接的兩節母線槽導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

2.鍍鋅線槽直線段組裝時，應先做幹線，將吊裝器與線槽用蝶形夾卡固定在一起，按此方法，將線槽逐段組裝成形。線槽與線槽可采用內連接頭或外連接頭，配上平墊和彈簧墊用螺母緊固。

3.技術要求

周圍空氣溫度不得超過 40℃，而且在24h內其平均溫度不超過 35℃，周圍空氣溫度的下限為-5℃。

空氣清潔:在較高溫度為 40℃時，其相對溫度不得超過50%。在較低溫度時，允許有較大的相對溫度。例如： 20℃時相對濕度為90%。但對由於溫度變化，可能會偶爾產生的適度凝露應給予注意。

安裝

1、整個幹線係統由多段母線槽單元（按照相應的出廠編號）插接組裝而成：每兩段母線槽插接安裝完畢後，兩蓋板端頭之間的距離為200mm。

2、將兩段母線槽兩端相互插入後，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然後裝上接頭蓋板，扭緊接頭螺栓。緊固後的檢驗要求用0.01mm塞尺檢查，應插不進去為宜。

3、母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，黃岡母線槽，用塵板將與其上表麵固定即可。

4、通電前****對母線槽係統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，絕緣****用1000V或500V兆歐表測其冷態絕緣電阻，每段不低於20MΩ。

5、室內饋電母線槽和插入式母線槽水平走向時，根據電流大小可以在每1.8m—2.5m放一支撐，每4.88m垂直走向時放一彈簧支撐，可以釋放伸張力。戶外母線槽每1.5m放一支撐，水平垂直均（jun1）相同。

6、母線槽送電：母線槽安裝完畢後，應核對相位，確保無誤，在TN-S係統中，PE線與N線嚴禁接錯。母線槽受電時，不帶有負載的所有母線饋電裝置均應處於“分斷”狀態，受電後，****測量每隻分線箱，確保輸入電壓正常穩定，小區電力母線槽，不缺相。

630A/4P高壓共箱母線槽

符合標準：

1、滿足GB/T 18380.31-2008，符合 GB18380.31—2008《電纜在火焰條件下的燃燒試驗第 3 部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗試驗裝置》；

2、等效采用 IEC60332-3-10：2000試驗標準方法；

3、滿足GB7251.6-2015《低壓成套開關設備和控製設備 第6部分：母線幹線係統（母線槽）》第10.101章節：防止火焰蔓延試驗的要求，並配備相應工裝（托具和夾具）；

4、等效采用IEC61439-6:2012試驗標準方法。

主要配置 ：

1、304不鏽鋼燃燒箱一個；

2、控製箱主機一個；

3、煙霧收集裝置一套；

4、冷卻塔一個；

5、鋼梯三套；

6、黃銅噴燈一個；

7、噴燈位置調節車一個；

8、控製工控機一套；

9、流量傳感器四套；

使用範圍：

1.母線槽保證在下a}J環境中長期正常工作。a.海拔高度不超過2000m:b.附近空氣溫度在-5℃~十4}℃之間，並且在24h內其均（jun1）勻漂度不高於 35 ℃;c.空氣清潔，相對溫度在高溫度為 4}℃時不超過50%，在較低溫度時答應有較高的相對濕度，例如 20℃時為90%，但應考慮到因為溫度的變化，有可能會倡然地戶!，:適度的凝露;d.汙染等級為二級；e.安裝種別為“II，高壓共箱封閉母線槽，IV級;f.安裝方法根據本使用仿單劃定。

2.母線槽TH型產品保證在2.1條中a、b、e、f條所列前提及下列前提工正常工作。a.空氣相對濕度不人於95%;b.有凝露和黴菌的地方。

母線槽比電纜好在哪裏

1、母線槽分接方便：所謂母線槽，就是它利用插接的方式把主幹線的電源分接到支線去，因此分接十分方便。電纜其缺點是要向工廠定製；其分支連接方式采用開口的“C"型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預製分支電纜至今應用麵仍不廣。任何一個樓麵需要切斷電源，母線槽無須斷電，隻要在空載的情況下，取下母線槽的插接箱即可。但要切斷預製分支電纜的分支電源，在帶電的情況下操作是十分危險的。

2、母線槽過載能力強：母線槽過載能力強，取決於它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大於電纜。

母線槽在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建築物的實際用電負荷，並考慮到周圍環境溫度的影響，還要留有餘量。
