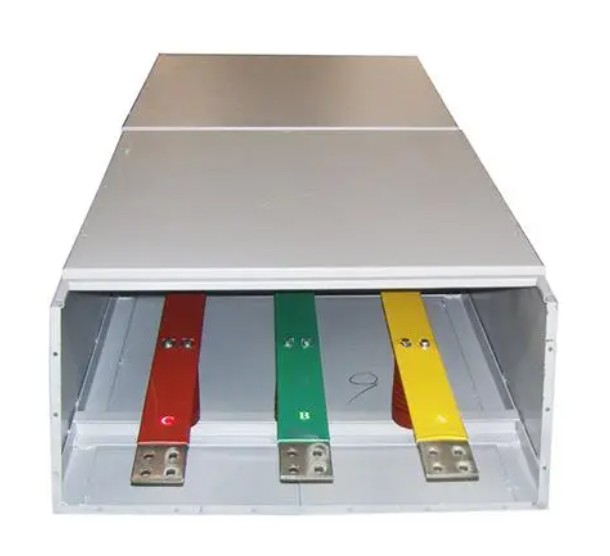

630A高壓共箱母線

產品介紹：

 該係列母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。
 該係列母線槽結構*，安裝維修孔可任意設置於母槽的上部或下部，對於大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電櫃運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對於母線槽本體，在係統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

630A高壓共箱母線在電力係統中，母線把配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。母線按外型和結構，大致分為以下三類：

　　硬母線：包括矩形母線、圓形母線、管形母線等。

　　軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。

　　封閉母線：包括共箱母線、分相母線等。

1、母線槽的連接器應同時連通金屬外殼端頭的附側板；

2、端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3、各連接處不得有絕緣層，共箱母線應保持保護電路****性，連接的接觸麵積不應小於幹線保護導體的截麵積。

4、高壓共箱母線槽運行中，應不間斷查看整條係統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對係統構成威脅的重物，以及對母線槽係統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽係統零部件有無缺損、鏽蝕現象、支架彈簧是否有合適的彈力，發現問題後立即更換。

5、高壓母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電接觸部分是否有鬆動現象。

適用範圍



      共箱封閉母線槽適用於交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電係統。高壓共箱封閉母線槽適用於高壓變電器與高壓變電盤之間的電氣連接,發電機組與引壓變壓器之間的電氣連接。



安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電櫃運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對於封閉母線槽本體，在係統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定後期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然後相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之後把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。

630A高壓共箱母線

符合標準：

1、滿足GB/T 18380.31-2008，符合 GB18380.31—2008《電纜在火焰條件下的燃燒試驗第 3 部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗試驗裝置》；

2、等效采用 IEC60332-3-10：2000試驗標準方法；

3、滿足GB7251.6-2015《低壓成套開關設備和控製設備 第6部分：母線幹線係統（母線槽）》第10.101章節：防止火焰蔓延試驗的要求，並配備相應工裝（托具和夾具）；

4、等效采用IEC61439-6:2012試驗標準方法。

主要配置 ：

1、304不鏽鋼燃燒箱一個；

2、控製箱主機一個；

3、煙霧收集裝置一套；

4、冷卻塔一個；

5、鋼梯三套；

6、黃銅噴燈一個；

7、噴燈位置調節車一個；

8、控製工控機一套；

9、流量傳感器四套；
