三相四線封閉絕緣型母線槽

整體接地技術

三相四線封閉絕緣型母線槽傳統的保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

•該係列母線檣具有優良的抗短路性能，由於典有鋁(或弱磁鋼板>外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，滅小電 能損耗，提高載流，減輕電動力。

•該係列母線槽結構，安裝維修孔可任意設1於母槽的上部或下部，對於大電流戶內母線簷在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。

•采用雙重絕緣及殼體多點連接接地，使維護工作置明顯減小，安全性能得到顯著提高。
•采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求.還可以對由於基礎沉降所 引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

•為了解決變壓器、發電機及配電櫃運行時產生的屏動對母線榷的影響，在其與母線槽連接外采用軟連接或銅編織帶，外充之間加入橡膠墊來減小震 動；對於母線槽本體，在係統中加裝減霣器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械霣動及地霣波給封閉母線帶來的破壞。

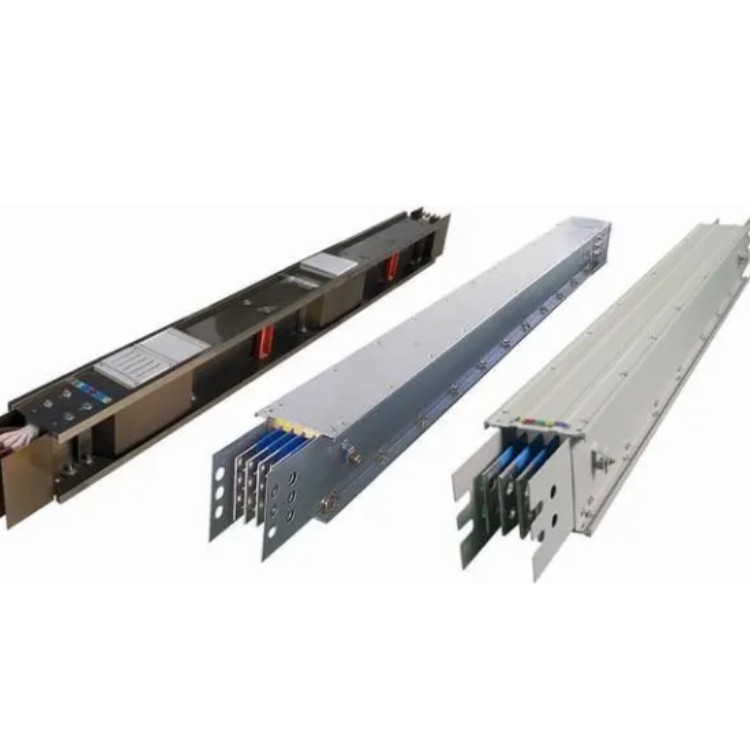

三相四線封閉絕緣型母線槽

母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。 新一代環保產品母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。封閉式密集型母線槽另外母線槽可加設智能監控係統，母線槽滿足現代樓宇智能化管理的需求，當母線槽發生過載或因其他不良情況因素引起母線槽異常，能及時發出故障報警信號，確保母線槽能長期在安全狀態下運行母線槽的導電排無需打孔連接，采用雙麵壓力無孔連接，確保導體截麵不會突然變小，接觸電阻小、溫升低，使用安全可靠

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。

① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。
② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm，如下圖所示

④ 吊架在樓板上安裝，封閉、插接母線的吊裝有單吊杆和雙吊杆幾種型式，根據母線的吊裝位置不同其吊架的安裝方式也不相同，若強度能夠滿足的情況下也可以使用內膨脹螺絲。

表麵防護技術有多樣化途徑：

1.僅塗層防護方式就分有金屬、****物、無機物三類。而金屬深層可采取電鍍、粉鍍、熱浸、溶噴、金屬包層等；除普通鋅金屬外，尚有各種組合的鋅合金或鋁等。.又如****物塗層。僅塗料就可有多種樹脂供選擇等等。故不能把表麵防護技術視為靜止不變的，諸如在技術經濟性方麵，宜不斷求得進步。對嚴酷腐蝕環境且耐久性要求高的工程條化，宜探尋更切會需要的表麵防護處理方式。

當建築施工預留給一組或多組母線槽的開孔。開孔尺寸大於實際所 需尺寸時，母線槽需負責按實際需要，把開孔妥為填補，以符合母線槽生產商的要求。母線槽的地台/牆壁，蓋板亦需因應工地實際環境所需，而作出適當的修訂，使母線槽之間不會互相重疊。母線槽的接口應安全及緊密，三相五線母線槽，而且當測試接口時，應不需關上電源。 同時，接口亦需有保護及防濕氣滲入作用。當母線槽接近天花板或牆身時，接口的螺栓隻需在母線槽任何一方便可收緊。

修理維護

1、高壓母線槽長期運行時至少每年定期檢修一次。

2、檢查總的負載電流不得超過設計電流和主母線槽的額定電流。

3、高壓母線槽檢修前需對母線槽係統進行停電檢查！切斷母線槽所有電源！並用萬用電表測量導電體有無電壓，確認母線槽係統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故！

4、高壓母線槽運行中，應不間斷查看整條係統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對係統構成威脅的重物，以及對母線槽係統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽係統零部件有無缺損、鏽蝕現象、支架彈簧是否有合適的彈力，發現問題後立即更換。

 5、高壓母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有鬆動現象。防止因鬆動產生的阻值增高而使接頭產熱現象。檢查絕緣材料是否有老化現象。
