配電係統照明母線槽

1、對於母線接頭，要看其衝孔、切斷質量如何，其切斷麵應該平整，不能有毛口，孔與母線邊緣的距離應一致。搪錫應均勻，搭接麵應平整，絕緣包纏不能進入母線的搭接麵。母線搭接孔要保證同心，便於固定。對有缺陷的母線絕緣板應予以更換，不得出現破損、脫落。

2、絕緣要求每單元母線槽相線、外殼、中性線互相之間絕緣電阻都****在20ＭΩ以上。單元母線槽上任意兩個未塗漆點之間的電阻不超過0.1Ω。不同極性裸導體間的爬電距離不小於表規定。

母線槽還具有電流容量可以很大電壓降很小；短路負載能力強；可靠性高，使用壽命長；安全性高；

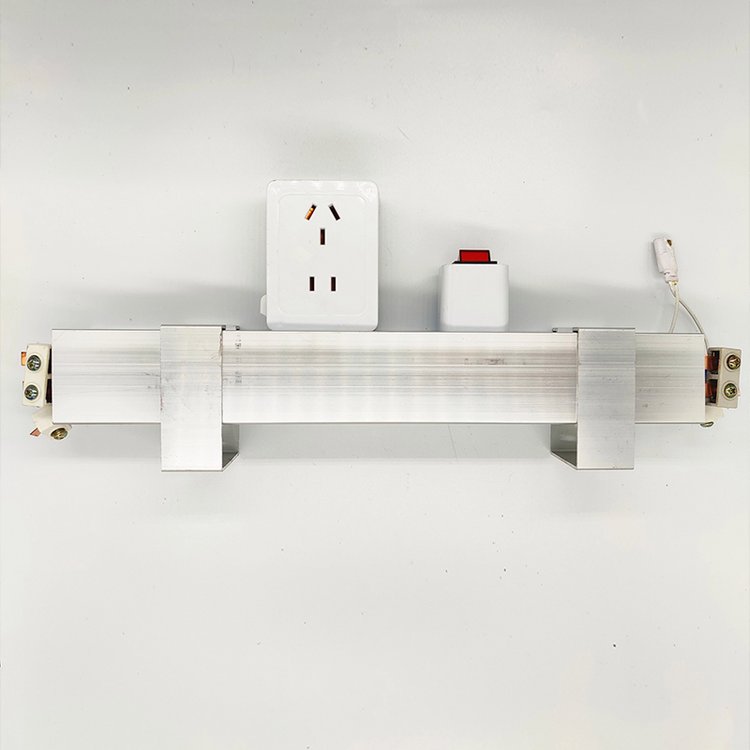

1、照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

2、所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

3、利用絕緣件支承並隔開絕緣導線，用電安全可靠。

4、采用通用的兩孔、三孔插座，引出分支電源方便、快捷。

5、插座設置有利於三相負載均衡。

6、提供各種現場安裝方式，用戶可根據需要靈活使用。

配電係統照明母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占麵積顯著減少，並且外觀美觀，對於大型建築物的施工和配電非常有利

選擇適當的母線槽進行安裝，否則它將會出現一定的故障，影響了母線槽的使用。

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁紮，母線槽不得任意堆放和在地麵上拖拉．外殼上不得進行其他作業，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放於幹燥、清潔、無腐蝕氣體汙染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，並妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖並附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無鬆動，並螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標誌正確放置，節與節連接時，相鄰段母線槽應對準，連接後母線槽導體與外殼不應承受機械應力。

連接安裝步驟：

配電係統照明母線槽先檢查母線槽一端的導體連接麵及接頭器有無磕碰損傷，確認無弊後將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

母排截麵尺寸，按以下幾個條件選擇：

（1）按持續工作電流選擇；

（2）按經濟電流密度選擇；

（3）按短路時的熱穩定校驗；

（4）按短路時的機械強度校驗。

對於大電流母線來說，起控製作用的一般是（1）、（2）兩項，第（3）項所決定的截麵積往往遠小於（1）、（2）兩項所決定的截麵積，而第（4）項，照明母線槽，由於母排截麵較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截麵積的控製條件。
