耐火阻燃母線

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建築構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表麵為鍍鋅加噴防火塗料(遇火時，塗料能迅速以幾何速度在母線表麵膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。接頭采用耐火型絕緣組件，連接可靠方便。

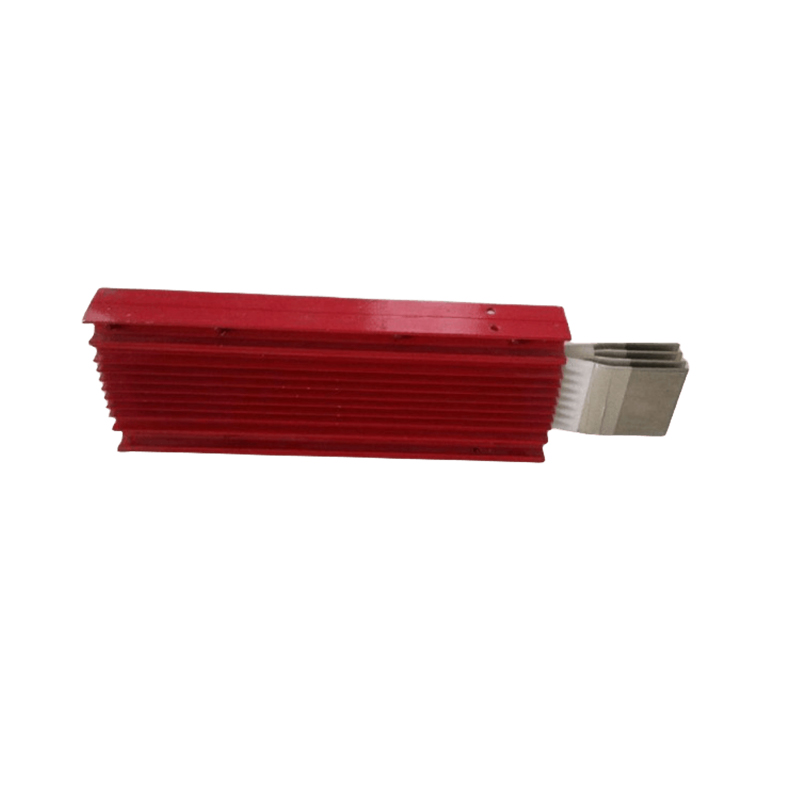

耐火阻燃母線由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

主要看密集的致密性，越緊湊越好。母線槽與母線槽連接頭的IP防護等級：防護等級是的工藝技術，連接頭是母線工程中事故率的部位接頭發熱或受潮，或進水引起母線短路事故數多，特別是要關注連接頭的IP防護等級。

因為耐火母線槽除了具有普通母線槽的各種技術參數和試驗外，重要的是要求母線槽著火時應保持供電線路的完整性，需保持消防設備、應急照明、備用照明、發電機電源等主幹線的正常供電。因此采用外殼做PE排的整體接地技術是****防腐性能強鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多. 比鋼製外殼對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。

耐火母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線

母線槽的選型及技術參數的計算　

母線槽的選型通常從以下幾方麵加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，3200母線槽，則需在線槽殼體內每單元設置阻火隔斷;對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。 　　

至於安裝場所，首先考慮槽外殼防護等級，其次是建築結構對線槽外形、安裝支架形式和跨距的影響：室內工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽;室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低於IP40等級的母線槽;室內潮濕場所或有防濺水要求的，為保證其在遭到濺水時

耐火阻燃母線

設計要點

規定不準采用燃燒時會令人窒息的材料，而是由於吸入有毒氣體而亡。

有部分母線槽商家采用聚四作為絕緣材料，這是一個嚴重的錯誤母線槽，因為這種材料在溫度達到270℃時就會****出極毒的氣體，火災發生時後果不堪設想。

母線槽安裝步驟(所有安裝步驟應在母線槽不帶電時進行)

根據母線槽終設計走向，確認其走向上的障礙物及預留位置有無更改；

進行母線槽安裝現場的支架製作及安裝；

進行安裝前的絕緣檢測；

吊裝母線槽及段間連接；

對前期安裝進行矯正、調整、檢查；

將母線槽與配電設備(開關櫃、變壓器等)連接；

安裝插接箱等裝置；

對母線槽係統進行電氣檢測。

對於母線槽的施工，其實並不是一件容易的事情，草莓视频在线在使用的過程中也要做好一些準備工作，隻有滿足這些作業條件之後才能夠更好地進行施工。

1、我們需要具有完善的母線槽施工圖紙及產品技術文件。

2、要保證封閉插接母線安裝部位的建築裝飾工程已經全部結束。

3、保證電氣設備安裝完畢並檢驗合格。

4、保證安裝位置以及尺寸正確無誤。

5、做好基本的施工圖的審查、會審工作，同時草莓视频在线還需要參加設計交底。

耐火時間：180分鍾

耐火溫度：1100度

耐火絕緣材料---陶瓷化矽橡膠
