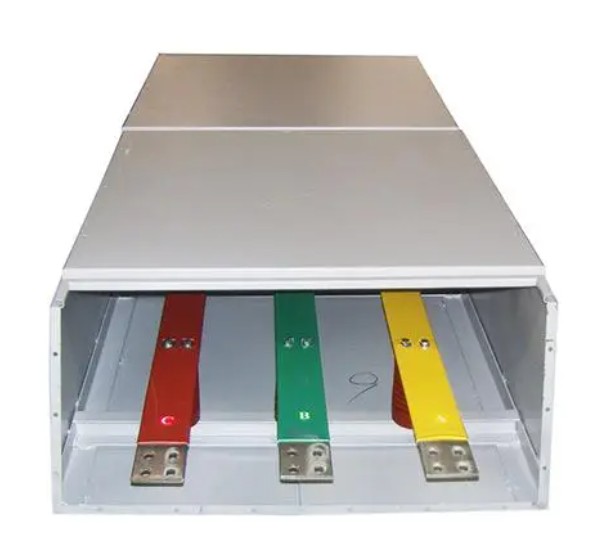

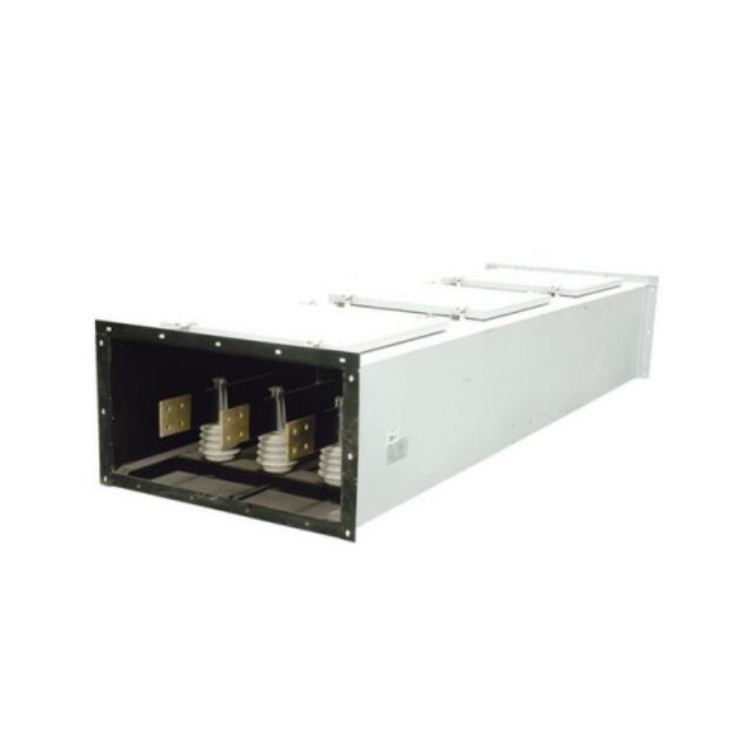

GGM-1300A高壓共箱母線槽

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方麵的用電設備的位置以後，那麽這樣的供電係統是不需要進行改變的。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截麵不應小於幹線保護導體的等效截麵積；

3 兩單元母線槽連接時，高壓共箱母線槽，幹線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立幹線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸麵積不應小於幹線保護導體的截麵積。

母線槽的安裝規則

1.母線槽的裝卸和儲存

母線槽垂直安裝時，接頭距地麵垂直距離不應小於0.6m；母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大3.6m；單層超過3.6m的樓層，高壓共箱母線槽批發，應分兩節以上製作，層間應安裝中間固定支架。母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有汙水、雜物進入母線內部。母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。母線槽垂直安裝時，應先將彈簧支架安裝於母線槽上，再將母線槽及彈簧支架固定於槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4到5層後，由上向下逐層鬆開螺母，使母線槽重量自然承載於支架彈簧上。母線槽連接緊固後，其彎曲度不大於1度.兩條垂直相鄰安裝的母線槽，邊間距不應小於0.1m。 母線槽直線敷設長度超過60m時應設置膨脹(伸縮)節。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖並附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無鬆動，並保證螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標誌正確放置，節與節連接時，相鄰段母線槽應對準，連接後母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接麵及接頭器有無磕碰損傷，確認無弊後將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後運用扭力扳手鎖緊；對接式母線槽，高壓共箱母線槽價格，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

1.相對於普通導線連線係統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線係統比一般導線布線更加方便。

3.因為母線母線係統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此係統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通常可以隨時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個係統中可用於上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位於沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.係統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

在高層建築中，可以輕鬆的實現布線，簡化了整個電力係統，從而讓建築物變得更加的美觀。

一、支座****安裝牢固，母線應按分段圖、相序、編號、方向和標誌正確放置，每相外殼的縱向間隙應分配均勻。

二、母線與外殼間應同心，其誤差不得超過5ram，段與段連接時，兩相鄰段母線及外殼應對準，連接後不應使母線及外殼受到機械應力。

三、母線不得用裸鋼絲繩起吊和綁紮，母線不得任意堆放和在地麵上拖拉，外殼E不得進行其它作業．外殼內和絕緣子****擦試幹淨，外殼內不得有物。

四、橡膠伸縮套的連接頭、穿牆處的連接法蘭、外殼與底座之間、外殼各連接部位的螺栓應采用力矩扳手緊固，各接合麵應密封良好。

五、外殼的相間短路板應位置正確，連接良好，相間支撐板應安裝牢固，高壓共箱封閉母線槽，分段絕緣的外殼應作好絕緣措施。

六、母線焊接應在封閉母線各段全部就位並調整誤差合格，絕緣子、盤形絕緣幹和電流互感器經試驗合格後進行。

七、呈微正壓的封閉母線．在安裝完畢後檢查其密封性應良好。

母線槽始端箱又稱饋電單元，細分為終端電纜饋電箱，中間電纜饋電箱。始端的意思就是開始，母線槽始端箱也就是給母線供電的裝置，母線槽始端箱構造是一個噴塑外殼，裏麵有個法蘭，法蘭的一頭有4個張開的爪爪，上麵有孔，是為了與低壓櫃銅排或者電纜搭接之用，另一端是和母線直身段配套的，母線槽始端箱可以直接插入母線母頭，是為了連接母線直身段。四個爪爪旁邊通常有接地線的位置。

1.直接與電纜聯接，不安裝其它電器元件的饋電箱；

2.內裝有斷路器的饋電箱；

3.內裝有閘刀開關等的饋電箱；

4.內部不帶開閉元件，隻裝有熔斷器、按鈕或其它電器元件的饋電箱。

母線槽插接式饋電箱的結構，須符合以下六項要求；

1.饋電箱的插接頭插入帶分接裝置的母線幹線單元時，高壓共箱母線槽，與母線槽的機械連接應牢靠，電氣接觸應 良好，而且其結構應使其自身易於插入和拔出，應保證插50次後仍能正常工作；

2.饋電箱內的操作機構應靈活、可靠；

3.饋電箱所配用的各種電器元件均應符合其自身的產品標準；

4.饋電箱的構造應保證電纜和電器元件的安裝、維修方便；

5.饋電箱內所有零部件的安裝均應牢固；

6. 饋電箱上應有不準帶電插拔的裝置或警告指示。
