複合屏蔽式管狀母線槽

母線隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的係統。它可製成標準長度的段節，並且每隔一段距離設有插接分線盒，也可製成中間不帶分線盒的饋電型封閉式母線。為饋電和安裝檢修帶來了****的方便。

按絕緣方式母線槽的發展已經經曆了空氣式插接母線槽、密集絕緣插接母線槽和高強度複合絕緣插接母線槽三代產品。母線槽可按L+N+PE、L1+L2+L3、L1+L2+L3+N、L1+L2+L3+N+PE係統設置電源導體和保護導體，滿足用電負荷的需要。

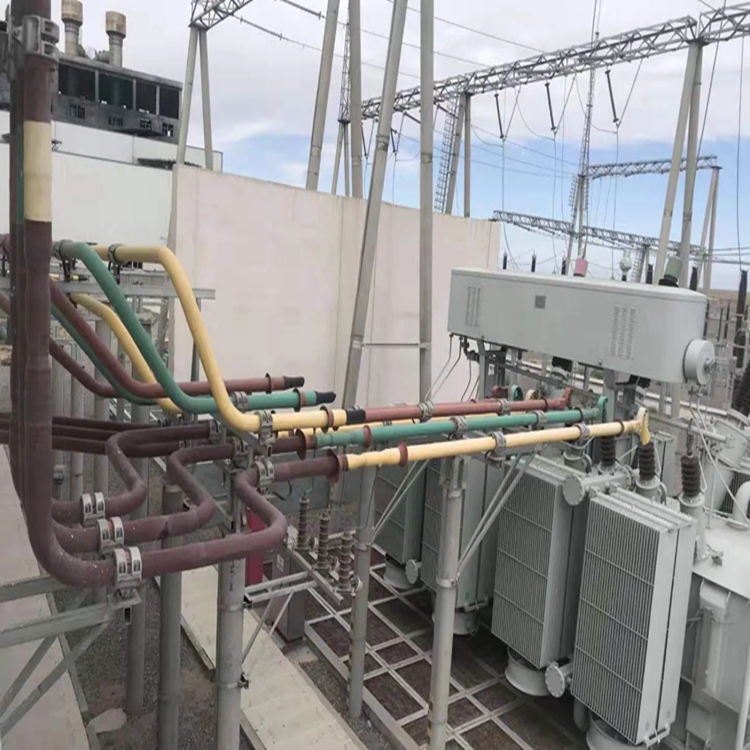

複合屏蔽式管狀母線槽

性能體現在∶

1）管型導體（母線）采用熱頂鑄造無縫管等一係列的*工藝，表麵光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電係統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地麵積小，組合管母線是軟導線占地麵積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

適用範圍銅鋁複合母線槽是主要類型有高強封閉性、密集型和空氣型。它廣泛適用於交流50~60Hz，額定電壓至660V，額定工作電流200~4000A的供配電係統作傳輸電能之用。母線槽采用了銅鋁母線排作為導電體，載流能力強，耗損小、電抗平衡、分接方便，其電氣性能與銅母線相同且可大幅降低投資成本，是替代銅母線產品。導體配置母線槽係統導體采用高標號工業導電複合母排。采用特殊的加工工藝使其導體整體表麵形成較硬的銅複合包層，其機械性能和電氣性能均能等於銅導體，銅鋁複合體表麵再生成的柔軟鍍錫層，進一步增強導體的抗氧化性能和通電質量。超輕比重的銅鋁複合導體，將大幅降低產品的成本，減少工程項目的基礎投資。減輕產品的自身重量，為廣大施工單位減輕安裝強度。

複合屏蔽式管狀母線槽

原理：

在同一個電力拖動體係中的一個或多個傳動單元，有時電動機遇作業在發電狀況，並將再生****反應到變頻器中來，這種現象叫“再生****”。這種狀況一般產生在電動機被機械設備慣性拖動時，或是當驅動電動機產生製動以供給滿意張力時。

通用變頻器在規劃上不具有再生****反應到三相電源的功用，因此全部變頻器從電動機吸收的****都會保存在電容器中，畢竟導致變頻器中的直流母線電壓升高。

假設變頻器配備製動單元和製動電阻，變頻器就可以短時間接通電阻，使電能以熱方法耗費掉。當然隻需充沛考慮到製動時的電流容量、負載周期和耗費到製動電阻上的額定功率就可以規劃或挑選適合的製動單元。

並以接連的方法耗費電能，畢竟可以堅持直流母線電壓的平衡。這種製動單元的作業方法不是耗費****的一種能耗製動。

假設有多台變頻器通過直流母線互連，一台或多台電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處於接連發電狀況，也不必考慮采用處理再生****的作業方法。

設計特點：

單螺栓夾緊端子

母線槽設計采用了*的單螺栓夾端子，為母線槽單元連接元件，由於它的特殊構造，可以防止安裝時的錯誤操作，同時隻要施緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

高防護等級插孔

母線槽在插孔處設計了安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉並加鉛死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作。使母線的安全性得到了很大的提高。

外殼(防護殼)級次敷

母線槽設計5個電流等級，隻采用了3個級次的外殼，這樣當係繞按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

傳輸電能大

母線槽設計為分高空氣絕緣式，改善了母線槽的散熱性，降低了阻抗,達到了母線槽經濟輸電。

成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

1.母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規範要求，為滿足母線的搭接麵積，螺栓孔與螺栓之間縫隙較小，由於母線槽螺栓增加了絕緣套管，使縫隙更為狹窄;

2.因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，並使兩段母線槽的母排及絕緣板的螺栓孔*對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致損傷;

3.在工程施工管理過程中，發現過幾起由於螺栓絕緣套管受力損傷造成母線槽絕緣降低的情況。接地的連接采用母線殼體能符合接地要求，但當母線外殼全部采用噴塗處理時，須用導線將兩段母線槽用接地螺栓連接。母線槽在安裝之前和安裝之後應對其進行絕緣檢查，並進行比較檢查是否由於安裝質量問題造成母線槽絕緣降低。

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

 賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
