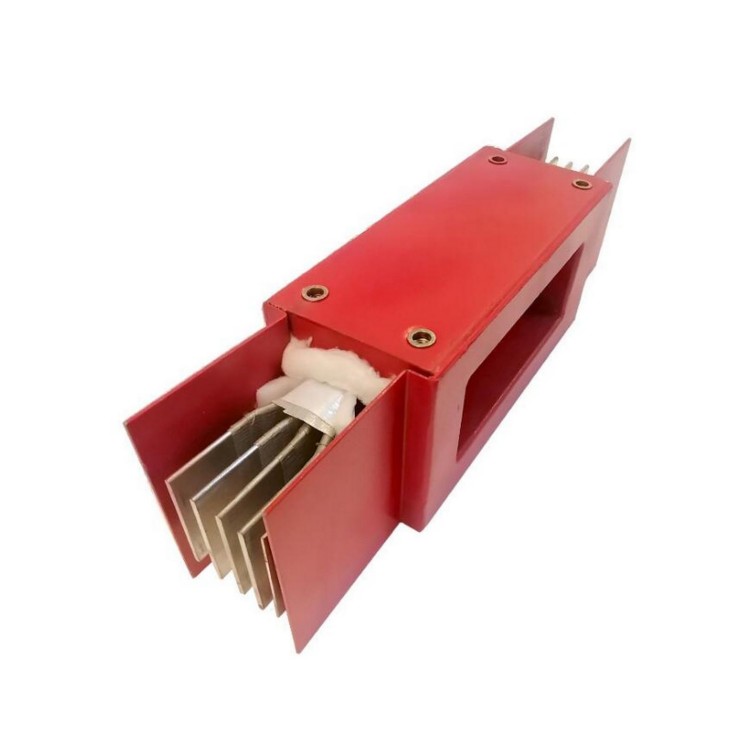

耐火型絕緣母線槽

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建築構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。

5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表麵為鍍鋅加噴防火塗料(遇火時，塗料能迅速以幾何速度在母線表麵膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

(1) 母線槽導體銅排所纏繞的雲母帶符合JB/T5019~20-85《電器絕緣雲母製品》及JB/T6488-1~3-92《雲母帶》標準。該雲母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa 介電強度≥35kV/mm 當溫度達到600℃時，雲母帶仍具有很高的絕緣性能

(2) 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003-82《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2含量達96%，持續使用溫度為1050℃，使用溫度達1250℃。

(3) 母線槽外殼噴塗耐火塗料，當發生火災的3~5分鍾時間內，塗料開始發泡、膨脹，形成隔熱層，導熱係數迅速增大，****降低了熱量的傳遞。本耐火母線所使用的耐火塗料各項性能指標均符合GB14907-94標準。

(4) 為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料製成，該陶瓷Al2O3含量在95%以上，在常態下其介電性能、機械性能如下：介電強度≥13kV/mm 體積電阻率>20MΩ.cm彎強度≥250MPa

耐火型絕緣母線槽

1、銅排焊接。讓草莓视频在线在焊接母排之後，和相同截麵的原始母排相比它的載流l能力要小很多，所以草莓视频在线就需要45°斜麵焊接母排，這樣做的話就能增大焊接麵提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外麵焊接，而蓋板則是在內麵焊接，同時蓋、側板焊接成型後還需要將其給打磨平滑。

3、無論是銅排還是外殼。草莓视频在线在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

母線槽安裝經過的場所，土建抹灰，噴漿等濕作業全部完成，建築裝飾工程，如吊頂、門窗、油漆等內裝作業、暖衛通風等基本結束，確認掃尾施工不會影響已安裝的母線，方可安裝母線。在安裝場所內無危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃），在其附近不允許堆放任何物品，門窗齊全，密閉母線槽，並采取防水、防潮、、防盜等技術措施。預留孔洞及預埋件尺寸、強度均符合設計要求。電氣設備(變壓器、開關櫃等)安裝完畢，且檢驗合格。施工工藝工藝流程 放線測量→設備點件檢查→支架製作及安裝→封閉插接母線安裝→接地檢查，絕緣測試、耐壓試驗→試運行驗收放線測量

a) 載流量:

低壓電纜的截麵積大為1000mm2，額定電流為1600A。這麽大規格電纜因其體積和重量過大，很少應用於實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流大可達6300A，其強大的載流能力是電纜根本的。

b) 過載能力:

不論電纜還是母線槽，過載能力都取決於所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的高工作溫度為125℃。因此，母線槽的過載能力遠遠大於電纜。

耐火型絕緣母線槽

技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度隻有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔淨，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯後現象而使溫度控製漂移不定，很適合自動控製。

7、機械性能好：因為空氣式母線槽的發熱體為特製合金材料，所以在高壓空氣流的衝擊下，它比任何發熱體的機械性能和強度都好，這對於需要長時間連續不斷對空氣加溫的係統和附件試驗

參數：

1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量範圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6隻鎧裝鎳鉻鎳矽K值熱電偶 等級：II級
14、背火：6隻鎧裝鎳鉻鎳矽K值熱電偶 等級：II級
15、計時範圍：0-360min 計時精度：16、試樣水平燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。
