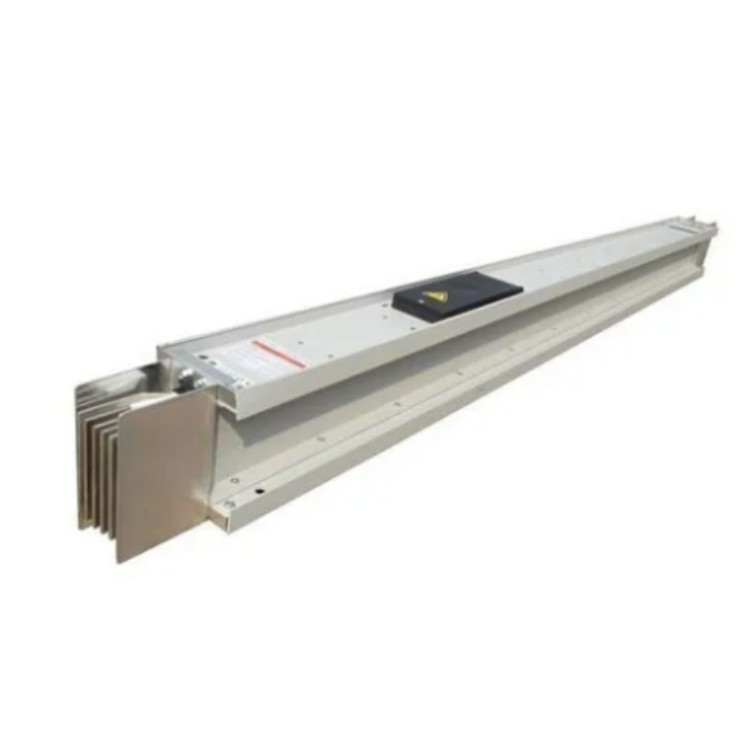

5500A高壓封閉型母線槽

5500A高壓封閉型母線槽變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由於母線在運行中，有巨大的電能通過，短路時，封閉式母線槽，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截麵形狀和截麵積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用於主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大。軟母線用於室外，因空間大，導線有所擺動也不致於造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是於連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

 （1）單螺栓夾緊端子

 　母線槽設計采用單螺栓夾緊端子，為母線槽單元連接元件，由於它的特殊構造，可以防止安裝時的錯誤操作，同時隻要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

 （2）高防護等級插孔

 　母線槽在插孔處設計了安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了****的提高。

（3）外殼（防護殼）級次數

 　母線槽設計5個電流等級，隻采用了3個級次的外殼。這樣當係統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

（4）傳輸電能大

 　母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗，達到了母線槽經濟輸電。

主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和****性，產品工藝主要看外觀的加工工藝及表麵處理工藝和母線組裝的****度。密集型母線槽主要看密集的****性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔淨場所，采用IP30以級。室內普通場所，采用不低於IP40等級。室內有防濺水要求的場所，采用不低於IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

5500A高壓封閉型母線槽

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生

2 鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題

3 減少相間短路電動力由於外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

4 提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓製而成母線封閉後從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS係統提高運行的安全可靠性母線封閉後也為采用通風冷卻創造了條件

5 封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求

6 外殼在同一相內包括分支回路采用電氣全連式並采用多點接地使外殼基本處於等電位接地方式大為簡化

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
       ① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。

       ② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線係統的九大優勢

1、 滿足負載要求，規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦幹擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地係統，作用，屏蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械衝擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控
