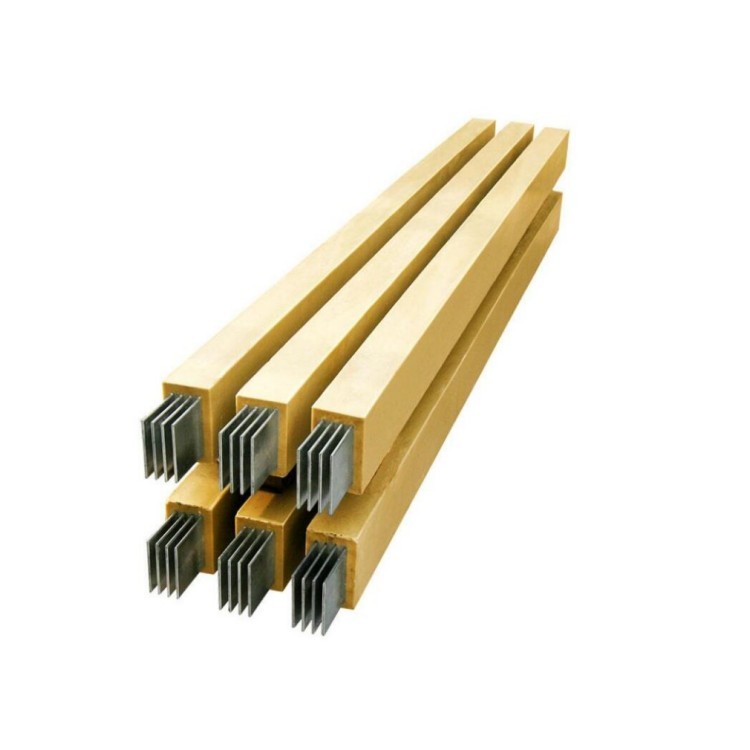

防水型澆築母線槽

結構功能：

1、 防水型澆築母線槽選用合理的“三明治"相線嚴密疊壓結構設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽數。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

防水型澆築母線槽是無金屬外殼母線槽，防水母線槽采用特殊配方的複合樹脂和定量特選的混合材料相混合製成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。*耐火性，可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

1、銅排的含銅量低，電阻率大 人們常提到銅排的含銅量以及電阻率等，它們確實與母線槽的載流能力有關。含銅量達到99.95%或≥99.93%，電阻率ρ≤0.01777（歐姆?平方毫米/米）的銅排是母線銅排中比較的銅排。如果含銅量低，電阻率就大，隻能加大導體規格，才能確保載流能力及溫升值。否則，溫升就會過高。

2、絕緣材料及外殼結構散熱差 結構工藝處理較好，絕緣材料散熱較好的母線槽其導體按設計手冊或電工手冊打折扣後能滿足載流要求。但有些產品絕緣材料是樹脂澆注，或采用其他散熱較差的絕緣材料，及空氣型母線結構，和散熱較差的密集型母線結構要下降的折扣更多。有些產品結構及絕緣材料散熱很差，導體按照電工手冊上30℃環境溫度選擇，cwc是什麽母線槽，誤導了用戶，據了解該類產品有些隻能達到60%~70%的截流能力，給我國電力供電造成了嚴重的安全隱患和巨大的電能損耗，值得人們重視

母線槽將電氣裝置中各截流分支回路連接接在一起的導體。它是匯集和分配電力的載體，又稱匯流母線槽。 習慣上把各個配電單元中載流分支回路的導體均（jun1）泛稱為母線槽。母線槽的作用是匯集、分配和傳送電能。母線槽在運行中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，****合理的選用母線槽材料、截麵形狀和截麵積以符合安全經濟運行的要求。

母線槽選擇與應用不同的環境條件場合下，應考慮選擇不同類型和材料的母線槽， 此外，對各種母線槽，通常應按長期工作電流選擇母線槽截麵。並按通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。由於導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁質裸母線槽長期工作時的發熱允許溫度均為70 ℃，但當其接觸麵處具有錫的可靠覆蓋居時(如超聲波搪錫等)，則允許溫度提高到85℃。受此持續發熱允許溫度的限製，不同材料、截麵的母線槽給出了相應的長期允許電流值，選擇母線槽截麵時，應使母線槽實際的長期工作電流(計及半小時以上的過負菏)小於所選截麵母線槽的長期允許電流值。在年均（jun1）負荷較大、導體和母線槽校長的情況下(如屋外配電裝置母線槽)，通常按經濟電流密度法選擇母線槽。經濟電流密度是綜合考慮母線槽損耗、母線槽和附屬設備的年維修費與折舊費為低情況下，此時母線槽單位截麵積流過的電流。用經濟電流密度除以不計入過負荷的長期工作電流即得母線槽截麵。由經濟電流密度法選擇的母線槽截麵，一般比按長期工作電流選撐的母線槽截麵要大些。

防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54、IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則隻能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的重要因素，如果連接頭密封不好，母線有再高的防護等級都無法********地保護母線槽安全運行。所以，當用戶在選擇母線槽時一定要求廠家送樣，樣品****是帶有插接口的本體及連接好連接頭的兩段防水母線槽。通過對母線本體、插接口、連接頭防護性能的考察，才能確定母線槽的防護等級是否符合設計要求。單一母線樣品或加一連接頭的母線樣品，是無法確定連接頭的密封程度是否符合防護等級要求的，在選擇母線槽時，連接頭防護等級的重要性值得用戶重視。

1、戶內使用連續工作。

2、周圍空氣溫度不高於40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求製造。

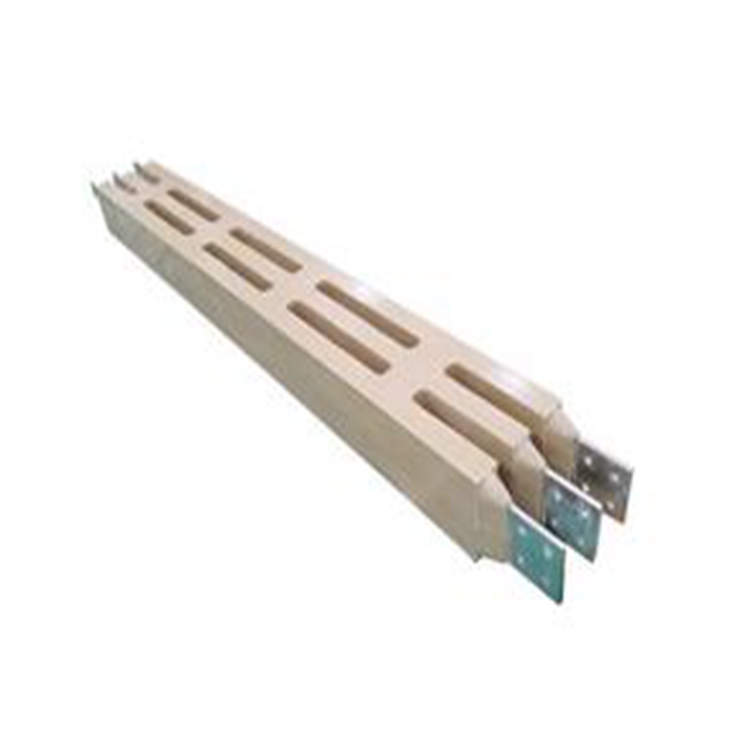

澆注母線槽是采用高性能的絕緣樹脂，將母排直接澆注密封，安徽母線槽，防護等級達到IP68，具有防水、防火、防腐、防爆等四防功能的新型無金屬外殼母線槽。

澆注母線槽能適用於各種惡劣與高潔淨環境，被廣泛應用於造船、造紙、電廠、變電站、石油化工、鋼鐵冶金、機械電子和大型建築等各種場所。

結構設計：采用合理的“三明治"相線緊密疊壓結構設計，母線槽外形更加緊湊、體積更小，並增強了母線係統的動熱穩定性。

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電係統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高於40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、按特殊要求製造。
