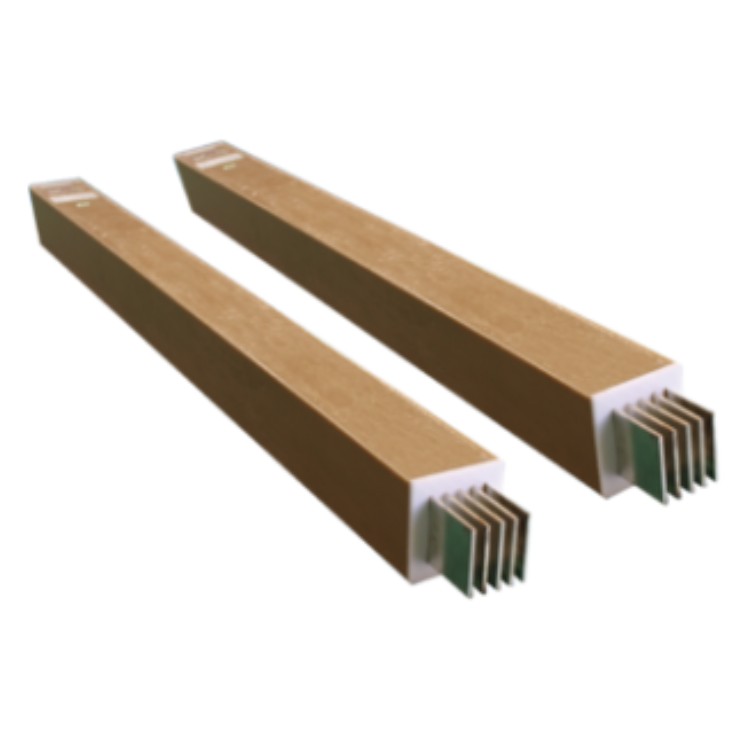

防水型澆築母線

防水型澆築母線在時變條件下由於經過回路截麵上各點的電流路徑不同，相應的感應電動勢也就不同，因而各點電流密度也不同。換句話說，除了基於媒質的均一電阻率而假設存在的均布電流外，還會因電磁感應而出現渦流，即發生集膚效應和鄰近效應，使截麵上電流分布不均勻，包括相位的不一致。集膚效應和鄰近效應的程度與導體截麵形狀尺寸及頻率有關，鄰近效應還與相鄰近的導體間或回路間距離有關。對於在工頻下工作的多數銅、鋁母線或電力線路，除特殊情況外，絕緣母線槽，由於導體截麵不很大，而導體間距離不是很小，這兩種效應一般都不很大。這種導體叫線狀導體，其回路叫線狀回路。線狀回路的外感抗是其總電感的主要部分，而渦流影響隻及於導體內部的磁通和緊靠導體附近的一小部分外磁通。通常應按zui大長期工作電流選擇母線截麵。並按通過zui大短路電纜條件下，校驗母線槽的短時熱穩定性和動穩定性。由於導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸麵具有錫的可靠覆蓋時（如超聲波搪錫等），樹脂母線槽，則允許溫度提高到85℃，受此持續發熱允許溫度的限製，不同材料、截麵的母線槽給出了相應的長期允許電流值，母線槽，選擇母線槽截麵時，應使母線槽實際的長期工作電流小於所選截麵母線槽的長期允許電流值。

(1)直線型母線單元
直線型母線單元是用於延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。
(2)始端母線單元
始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電櫃連接。
(3)膨脹母線單元
膨脹母線單元用於吸收由於熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。
(4)變徑母線單元
變徑母線單元用於同一係統中不同額定電流單元的連接，以便使整個母線係統供電更加經濟合理。
(5)各種母線彎曲單元
各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用於水平、垂直供配電的連接和改變走向，可靈活地將母線係統連接起來。

防水型澆築母線
1、安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大於或等於100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鍾工頻幹試耐壓試驗。
工頻耐壓及雷電衝擊耐壓數值，符合標準。
4、接地係統：符合IEC364-5-54對接地係統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。

1、外殼

  本廠生產的該係列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽係統，避免機械受損。
  外殼（除衝散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
  外殼材料一般彩用鋼板製成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對於4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不鏽鋼板製成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不鏽鋼板等防腐材料製成。

2、導體
  載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
  空氣絕緣封閉型母線所選用的絕緣材料均能承受溫升試驗溫度的長期耐熱能力，並具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

  母線槽接頭能確保有足夠的接觸麵和絕緣能力；所有接頭螺栓設置均有利於進行安全檢查和檢修。

產品結構：

內部選用典型的三明治結構，是一種活絡可靠的配電係統，規劃合理、功用優勝，具有安穩可靠、配電效能高、散熱好、電壓下降、耐機械衝擊和設備簡練等特征，電流從250A至5000A，能滿足不同用戶群的配電需求。防護等級高可達IP65，可應用在任何環境的場合，外殼選用的鋁鎂合金，一同外殼可作為接地導線，一同規劃有雙N排係統,故能滿足許多工程中200%中性線的要求。產品絕大多數原材、銅排鍍鉛錫或鍍銀，既下降接觸電阻，也前進母排載流量。

    安全保護：母線係統的插接口設備上帶的黃色安全蓋板確保操作人員在任何時候都不會接觸到帶電導體，蓋板供應的防護等級為IP54，使得母線係統無需加裝任何特別設備便能使用於各種環境。

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電係統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

產品參數：

1、能保證在額定電流及110%的額定電壓下長期正常工作。
2、防護等級為IP40。
3、在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。
4、母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。
5、母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。

6、插接箱與母線槽的拔插次數不少於200次。

適用範圍：

適用於額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體係。

隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變容節變容，也沒有采取****的保護措施，超負荷運行時溫升高，而且變容後始端的開關無法確保變容後小電流的過載，因此存在安全隱患。

連接頭連接不穩，接頭電阻率加大。

連接頭連接不穩定、接頭接觸不良、電阻率加大，都能造成母線槽的溫升升高。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

適當防護措施。如當母線槽穿越樓層時,由於生產或屋麵滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。
