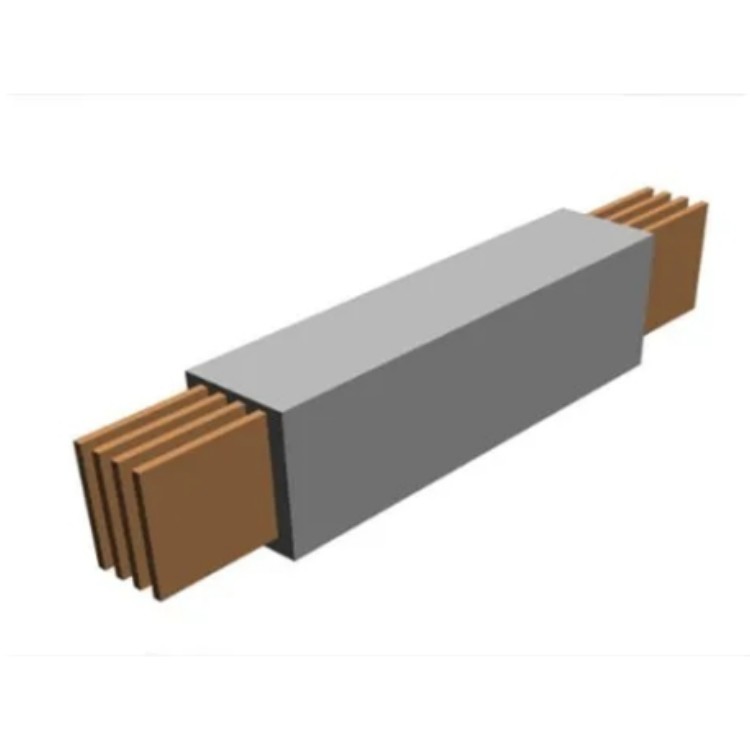

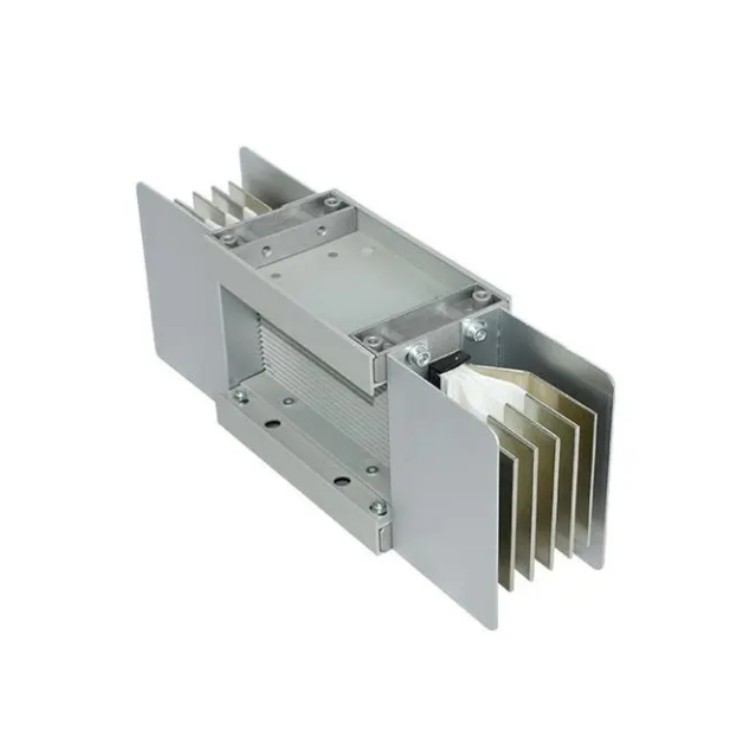

1200A鋁合金母線槽

1200A鋁合金母線槽傳統的保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可****外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生

2 ****鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題

3 減少相間短路電動力由於外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

4 提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓製而成母線封閉後從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS係統提高運行的安全可靠性母線封閉後也為采用通風冷卻創造了條件

5 母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求

6 外殼在同一相內包括分支回路采用電氣全連式並采用多點接地使外殼基本處於等電位接地方式大為簡化

1、體積小，結構緊湊，外殼全部采用模製鋁鎂合金外殼。該外殼為輕質全封閉、不通風型，具有抗鏽蝕散熱性、接地性。英特殊的中空型雙層結構，使每片外殼都具有管材的高抗彎性，從而使母線槽係統的抗撓度性大大增強，母線單元長度可超過6m，內部*特的瓦楞結構，使導體直接固定外殼，增強了係統的動熱穩定性，可*解決施工現場大跨距安裝的難題。

2、可配置成三相五線、三相四線（PE為空槽）。其五線製外殼很具特色PE小槽使PE線直接卡製於母線槽外殼，直接達到PE與外殼的電氣連通，大限度地保障操作者的安全。

3、特別是3150A以上大電流母線槽，其*特的左右型結構，使母線槽外形更加緊湊、體積更小。無磁性鋁鎂合金材料，可****大電流母線相間的渦流現象，降低母線導體因渦流而引發的發熱現象。輕質的鋁合金外殼結構，減輕了母線的整體重量，大大減少對建築物承重屋梁的負載。

導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓製的絕緣墊塊，三重絕緣

產品特征：

1200A鋁合金母線槽內選用銅質導體，亦可根據客戶要求選用鋁質導體，鋁合金外殼可作為維護接地導體，因此四線製母線槽可以作為五線製母線槽運用。

外殼選用鋁鎂合金型材，由兩頭板和上下蓋板而成，側板上規劃了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於設備，一起減輕了母線槽重量，可大跨度規劃和減少設備支架。

無螺釘組裝技能

外殼的上、下蓋板與側板的聯接不用螺釘、鉚釘也無需焊接而是選用勾、槽，由於外殼上不開孔，水氣塵土進不去，提高了防護等級，且外型非常美麗。

 1.防腐功用強

    鋁型材外殼通過陽極氧化10u後鍍鋅防腐功用要好得多．比鋼製外殼日本對不同商標鋁合金板材與鍍鋅銅板的長期大氣顯露試驗標明其腐蝕****前者大約是後者的二非常之一。

2.可靠的絕緣辦法

    導電排上有絕緣層，相與相間還有必定的空氣空地，導電排與外殼間還有DMC資料束縛的絕緣墊塊，三重絕緣，確保母線槽的絕緣滿有掌握，尤其在濕潤的環境下運用更顯其優越性。

3.大跨度規劃

   直線型母線槽的長度除受運送才幹束縛外，其規劃和出產才幹不受長度束縛，能滿意工程尤其是現代廠房對大跨度母線槽的需求。由於其剛度好，6m跨度之間可以不設備吊架。

4.設備便當

   由於全長外型標準一起，內部結構對稱，在任一側都可以排列為L1, L2, L3，N， 因此倒相很簡單，設備便當。

單螺栓連接器
■ 摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

使用壽命長：外殼表麵采用奧地利老虎牌粉末塗料靜電噴塗工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大於電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主幹線的電源分接到支線每隔若幹米就留有一個插接箱口，因此分接十分方便。

母線係統術語和定義

部分型式試驗的低壓成套開關設備和控製設備縮寫為--PTTA母線幹線係統---母線槽

母線幹線單元: 母線幹線係統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.

帶分接裝置的母線槽單元: 有生產商預先製造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開.

滑觸式母線槽單元: 允許使用滾輪或者滑觸型分接單元的母線槽.母線幹線變容單元:用於連接同一係統中不同型號或者不同額定電流的兩種單元的母線槽.
