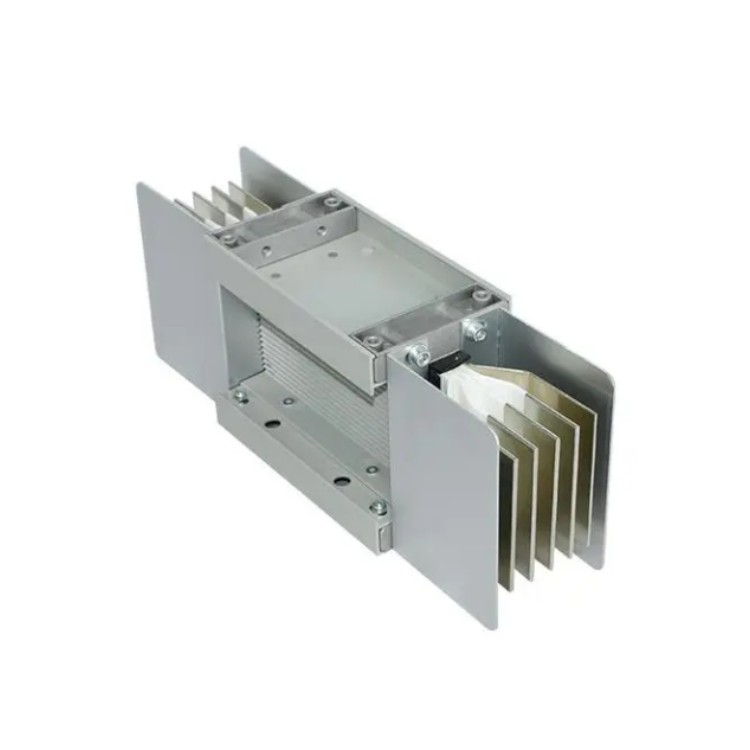

低壓絕緣鋁合金母線槽

低壓絕緣鋁合金母線槽在變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由於母線在運行中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截麵形狀和截麵積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。矩形母線一般使用於主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用於室外，因空間大，導線有所擺動也不致於造成線間距離不夠。軟母線施工簡便。

(1)組合上模分段設計，既方便機械加工和熱處理，保證封閉母線槽模具質量，同時便於上模的組裝與更換。

(2)合理選擇主壓模和副壓模與下模體U形槽之間的合模間隙，間隙的大小是影響製件精度的主要因素，封閉母線槽價格，間隙越大，鋁合金製件精度越差，但間隙太小會造成拔模困難或使製件表麵產生擦痕。這裏，間隙的大小是通過多次試驗和修模來確定的。

(3)保證封閉母線槽的模左右兩處台肩和下模體U形槽頂麵的高度一致是十分必要的，而且，其左右台肩圓角大小也會直接影響製件精度和質量，圓角越大或左右台肩高度不一致，壓邊效果就越不理想

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易於磨損、易老化、壽命較短等因素限製，需要定期進行檢查和維護，甚至更換.

3.載電流範圍上.目前電纜至大隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本的。

低壓絕緣鋁合金母線槽

1、母線的始端箱和終端箱一般是要的，主要是看你這段母線和什麽相連接了。在連接變壓器和低壓進線櫃之間時，因為變壓器的母線出現距離和封閉母線各相之間的距離不一致，所以****要有始端箱，終端箱一樣的道理，在始端和終端的連接處，母線是需要現場製作的，製作的裸母線****用始（終）端箱封閉安裝。
2、預留插孔是專門用於從封閉母線分支的，一般工廠的母線預留插孔是三米左右（或根據實際需要而定）

2、預留插孔是專門用於從封閉母線分支的，一般工廠的母線預留插孔是三米左右（或根據實際需要而定）

防腐性能強

鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。

可靠的絕緣方式

導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓製的絕緣墊塊，三重絕緣，保證母線槽的絕緣，尤其在潮濕的環境下使用更顯其優越性。

大跨度設計

直線型母線槽的長度除受運輸能力限製外，其設計和生產能力不受長度限製，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由於其剛度好，6m跨度之間可以不安裝吊架。

安裝應注意以下幾點：
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管****可靠接地。
⑴金屬電纜橋架及其支架全長應不少於2處與接地或接零幹線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截麵不小於42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少於2個有防鬆螺帽或防鬆墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同係統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、封閉母線經過建築物的變形縫時應采取補償措施；穿過防火牆及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位於橋架外側。
6、封閉插接母線的連接****符合產品技術文件規定，垂直敷設時。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

極為安全可靠

(1)采用分離空氣絕緣型式，其相間的安全淨距和爬電距離遠遠大於標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，後斷開。
