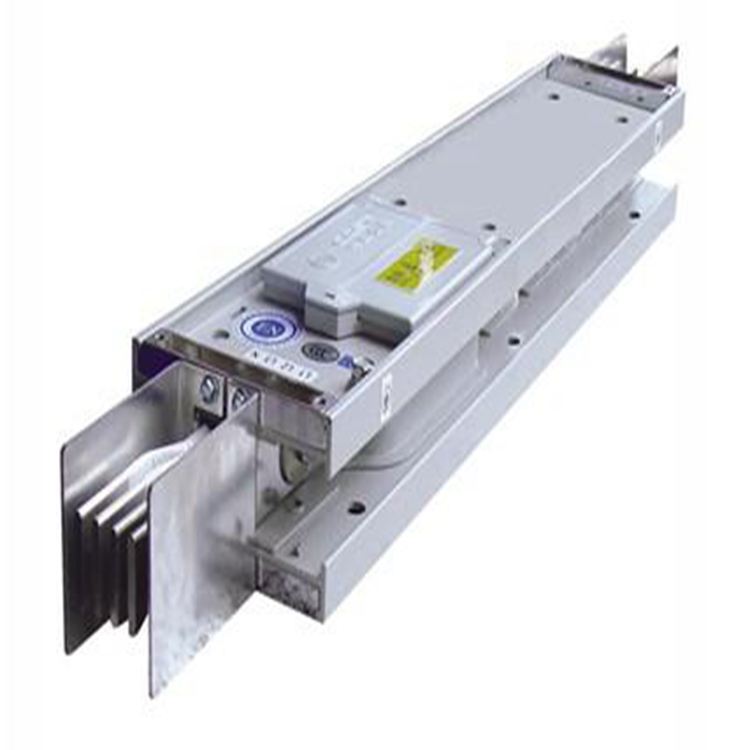

室外密集型母線槽

室外密集型母線槽結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

采用合理的三明治相線緊密疊壓結構設計，是母線槽外形更加緊湊，體積更小，並增強了母線係統的熱穩定性，使母線具有阻抗低，電壓降低的優點，杜絕了發生火災時母線槽“煙囪效應"的形成。

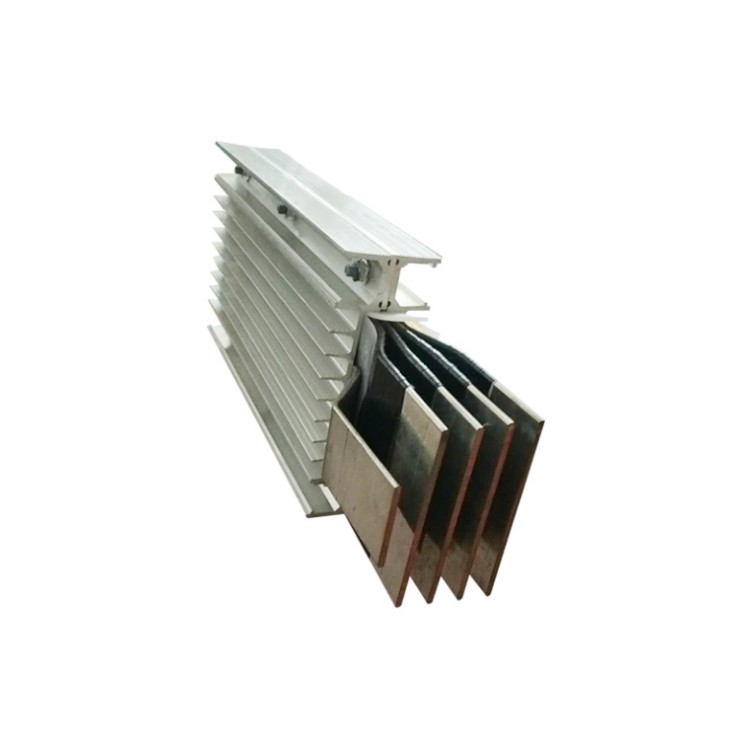

母線槽采用電湧鋁鎂合金材料，外形以散熱片形狀設計，供應質優密集型母線槽，熱傳導性好

1.直線段:

係統采用銅排或鋁排作為導體。標準長度為0.5~3.0米。直線段可以雙麵設置插接口。母線槽表麵顏色可以由用戶自行選擇。

2. 始端進線單元:提供與變壓器、大型設備或低壓配電櫃的連接。

3. 換向單元:可以方便地更改母線槽係統的方向，解決布置難題並節省空間，具有L型、Z型和T型等類型。

4. 變容節單元:實現電流從大安培至小安培的轉換，為用戶提供更加經濟的輸配電環境。

5. 膨脹節單元:適應母線係統的熱脹冷縮。

6. 軟連接:與變壓器連接設計可靠的軟連接單元，避免由於變壓器的震動而影響整個配電係統。

7. 插接箱:插接箱內部可加裝熔斷器或斷路器進行保護，元件的型號可以由用戶自行選擇。內部聯鎖:XL插接箱帶有內部聯鎖機構，以防止在通電的情況下，插接箱門被打開。防錯相插接:插接箱上自帶的定位裝置，可****地預防錯相插接。插腳:所有插腳均鍍銀處理，以提高其電氣性能。是一種靈活可靠的配電設備，其完備的分支單元和詳細的CAD現場立體走向設計方案，能讓您得到一種優化的輸電解決方案，來滿足您在工程現場的設計要求。

――全鋁鎂合金外殼密閉設計，防護等級高達IP54；
――結構設計，使母線係統擁有抗短路能力和****幹線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用於各種長距離惡劣環境運行；
――母線槽整體體積小，並擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平麵；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可****豎井安裝的“煙囪效應"；
――方便快捷的“防錯相"接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配

我們把又稱作密集絕緣插接式母線槽，適用於交流三相四線、三相五線製，頻率50—60Hz，額定電壓至690V，額定工作電流40A—5000A的供配電係統，作為工礦、企事業和高層建築中供配電設備的輔助設備。

室外密集型母線槽

母線槽送電注意事項：

（1）母線槽檢修後，工程輸電密集型母線槽，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，密集型母線槽雙母線接線恢複固定連接方式時，經母聯開關向另一條母線充電，應使用母線充電保護，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽就是采用高導電率的銅，鋁製材料製成，低耗能密集型母線槽，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。



 母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，密集型母線槽，提高了外殼的防護等級，密集型母線槽防護等級可達IP54，母線槽蓋板與側板組裝後整體性好，電氣連接性能優。當係統出現高容量短路故障時，外殼具接地用途，使係統直接與大地相同。

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。
3、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

4、 母線槽係統在火災發生後，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。
