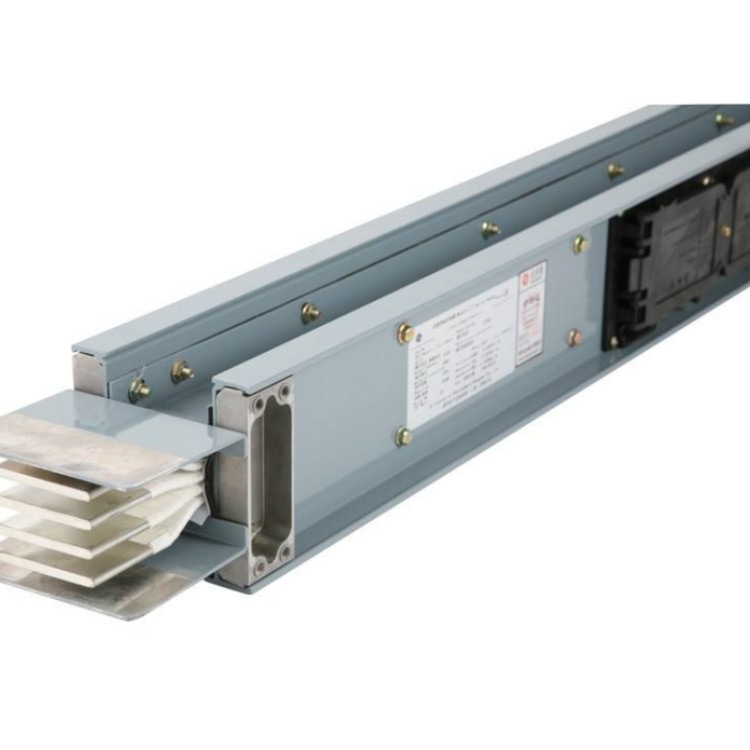

戶外低壓密集母線槽

產品簡介

戶外低壓密集母線槽適用於交流三相四線、三相五線製，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電係統，作為工礦、企事業和高層建築中供配電設備的輔助設備，特別適用於車間、老企業的改造。

母線槽為密集型係統，內部采用典型的三明治結構，是一種靈活可靠的配電係統，設計合理、性能優越，具有穩定可靠、配電效能高、散熱好、電壓降低、耐機械衝 擊和安裝簡便等特點，電流從250A至5000A，能滿足不同用戶群的配電需求。防護等級高可達IP65，可應用在任何環境的場合，外殼采用的 鋁鎂合金，同時外殼可作為100%接地導線，同時設計有雙N排係統,故能滿足許多工程中200%中性線的要求。產品絕大多數原材料從國外進口，銅排鍍鉛錫 或鍍銀，既降低接觸電阻，也提高母排載流量。

安全保護：母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種環境。

由銅母排、殼體、絕緣材料等組成。銅排表麵有絕緣層，並緊固後夾裝在殼體內，稱為密集絕緣型母線槽。對於三相五線製母線槽係統，相排規格為100-400A，pe排截麵與相導體截麵相同，大於等於630A時，pe排截麵為相導體截麵的一半。母線槽殼體用冷軋鋼板製成，有足夠的機械強度，密集型母線槽 作用，表麵酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表麵平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性實驗合格。

快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝。其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限製，隻能生產不大於3m的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。

戶外低壓密集母線槽

1.母線槽安裝使用後6個月內檢查接頭連接螺栓和固定支架螺栓是否鬆動，1年後進行檢查，每3年進行一次內外檢查。

2.檢查總負荷電流不超過主母線槽電流或設計電流，並檢查運行溫度。

3.母線槽維修前應檢查母線槽係統是否停電!切斷母線槽的所有電源!用萬用表測量導線的電壓，確認母線槽係統沒有充電後再進行日常維護。防止高壓可能導致操作人員人身傷害甚至死亡的嚴重事故!

4.維護期間，用軟刷、真空吸塵器或棉布清潔母線槽上的灰塵。在維護期間，特別注意連接器的夾緊扭矩和表麵清潔度。如果結構鬆動或被汙染，使用電阻會增大，過熱，甚至連接麵不平整都可能造成電弧現象。

5.母線槽運行時，檢查整個係統周圍是否有泄漏、噴水、潛在的濕氣源，是否有重物威脅係統，是否有熱源影響母線槽係統的溫升，檢查母線槽內是否有異物進入。

6.檢查母線槽係統部件是否有缺陷和腐蝕，支架彈簧是否有適當的彈性，發現問題立即更換。

7.母線槽長期運行時，接頭溫升應每年定期檢測一次，接頭溫升按GB7251標準不得超過70K。

8.檢查絕緣材料是否有老化現象，導電部件是否有熔化變形現象。相間絕緣擊穿時，應分段拆除，用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣塗層處理。

9.檢查母線槽係統的插接箱插腳是否與母線接觸良好。

10.再次向母線槽係統供電前，檢查絕緣電阻並記錄在案。

11.維護後保證母線槽係統原有的保護等級要求。

應用條件
■ 經過噴塗處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼製外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱麵積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低於50%相線的接地容量

■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽係統造成影響

1.直線段:

係統采用銅排或鋁排作為導體。標準長度為0.5~3.0米。直線段可以雙麵設置插接口。母線槽表麵顏色可以由用戶自行選擇。

2. 始端進線單元:提供與變壓器、大型設備或低壓配電櫃的連接。

3. 換向單元:可以方便地更改母線槽係統的方向，解決布置難題並節省空間，具有L型、Z型和T型等類型。

4. 變容節單元:實現電流從大安培至小安培的轉換，為用戶提供更加經濟的輸配電環境。

5. 膨脹節單元:適應母線係統的熱脹冷縮。

6. 軟連接:與變壓器連接設計可靠的軟連接單元，避免由於變壓器的震動而影響整個配電係統。

7. 插接箱:插接箱內部可加裝熔斷器或斷路器進行保護，元件的型號可以由用戶自行選擇。
