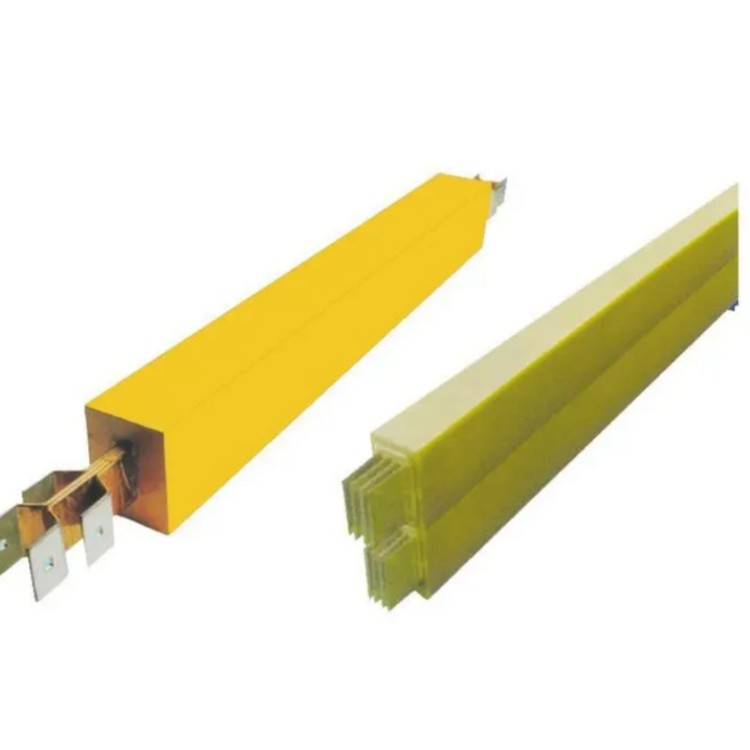

FSMC-1000A澆築型母線槽

FSMC-1000A澆築型母線槽在時變條件下，由於經過回路截麵上各點的電流路徑不同，相應的感應電動勢也就不同，因而各點電流密度也不同。換句話說，除了基於媒質的均一電阻率而假設存在的均布電流外，還會因電磁感應而出現渦流，即發生集膚效應和鄰近效應，使截麵上電流分布不均勻，包括相位的不一致。集膚效應和鄰近效應的程度與導體截麵形狀尺寸及頻率有關，鄰近效應還與相鄰近的導體間或回路間距離有關。對於在工頻下工作的多數銅、鋁母線或電力線路，除特殊情況外，絕緣母線槽，由於導體截麵不很大，而導體間距離不是很小，這兩種效應一般都不很大。這種導體叫線狀導體，其回路叫線狀回路。線狀回路的外感抗是其總電感的主要部分，而渦流影響隻及於導體內部的磁通和緊靠導體附近的一小部分外磁通。通常應按長期工作電流選擇母線截麵。並按通過zui大短路電纜條件下，校驗母線槽的短時熱穩定性和動穩定性。由於導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸麵具有錫的可靠覆蓋時（如超聲波搪錫等），樹脂母線槽，則允許溫度提高到85℃，受此持續發熱允許溫度的限製，不同材料、截麵的母線槽給出了相應的長期允許電流值，母線槽，選擇母線槽截麵時，應使母線槽實際的長期工作電流小於所選截麵母線槽的長期允許電流值。

所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內組成一個整體的具有電氣連續性的輸配電係統。

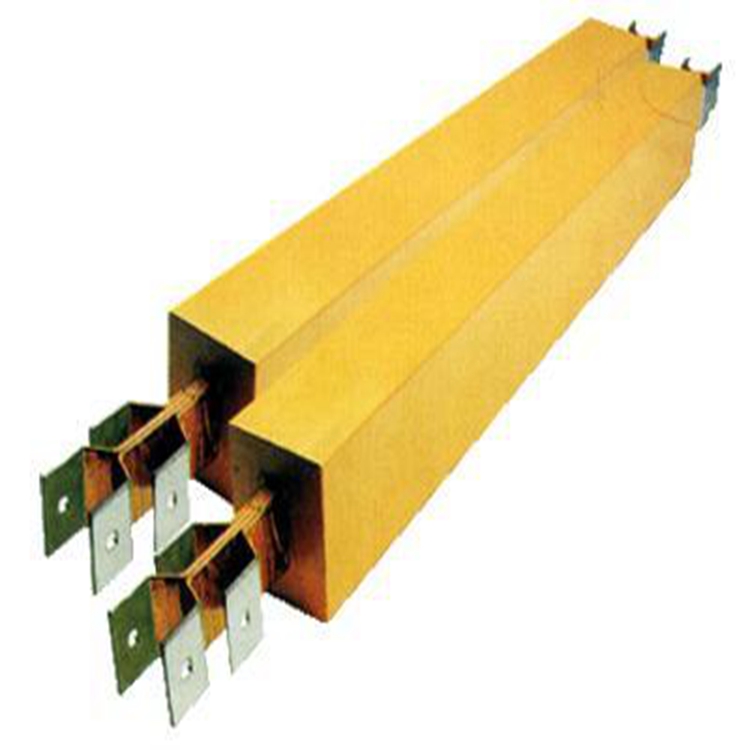

 是無金屬外殼母線槽，防水母線槽采用特殊配方的複合樹脂和定量特選的混合材料相混合製成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生

特點：

1、性能方麵

母線采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小， 終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

2、安全性封閉母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害，在配電係統中采用插入單元的安裝很安全，外殼可以作為整體接地，接地非常的可靠，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

3、安裝方麵母線由許多段組成，每一段長度既短且輕。因此，安裝時隻需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途，如出租或作為公共場所。對於安裝電纜來講，則是一項困難的工作。因為，單根電纜往往很重，安裝工作需要很多人的協作，花較多時間才能完成。另外，受製於電纜的彎曲半徑，需要更多的安裝空間。

4、線路優化

 FSMC-1000A澆築型母線槽通過使用母線槽，草莓视频在线可以合並某些分支回路，並用插接箱將之轉化為一條大的母線槽。它可簡化電氣係統，得到較多股線低的電流值。因此節約了工程的造價，並且易於維護。對於傳統的電纜線路，電纜會使得電氣係統極其複雜，龐大，難於維護，這樣，就浪費了工程費用和安裝空間。

5、可擴展性對於母線來講，係統擴展可通過增加或改變若幹段來完成，重新利用率高。而大多數情況下，電纜不能重新利用，因為長度和路線是不同的，如果要擴展係統，草莓视频在线要購買新的電纜取代舊的電纜。

6、插接式開關箱插接式開關箱可以與空氣型母線槽配用。安裝時無需再加其它配件。插接腳是 為重要的部件，它是由銅合金衝壓製成，經過熱處理加以增強彈性，並且表麵鍍錫處理，即使插接200次以上，仍能保持穩定的接觸能力。箱體設置了接地點以保證獲得可靠的接地，箱內設置了開關電路，采用塑殼斷路器能對所分接線路的容量作過載和短路保護。

1、安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大於或等於100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鍾工頻幹試耐壓試驗。
工頻耐壓及雷電衝擊耐壓數值，符合標準。
4、接地係統：符合IEC364-5-54對接地係統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。

所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電係統。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

母線槽一般采用插接式安裝分接方法。目前大部分項目隻有三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計造型時盡可能把一些重要的技術明確需寫在圖紙上，以防止後麵因技術參數在工程結算中造成難度以及減少隱患。

審核技術內容：

①電流規格

②防護等級IP

③短路耐受強度ICWKA

④普通母線或防火煙漫延母線或耐火母線

⑤溫升值

⑥導體的截流能力

⑦保護電路連續性等.如果以上7項技術數據符合技術要求，防水母線槽施工，基本上對認證的產品可以放心使用了。

生產的質量控製審核，防水母線槽工程，檢驗對於導體的檢驗

注意事項：

是無金屬外殼母線槽，防水母線槽選用特別配方的複合樹脂和定量特選的混合資料相混合製成高功能的絕緣資料，將銅母線直接澆注密封。不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣資料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不隻耐水、耐火、耐腐。

全天候產品，可長時間在零下40°C的環境作業，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中作業，不會發作外殼電腐蝕的現象。的耐水功能，可長時間水中作業，可在電纜溝內運用，也可埋地敷設 耐火性，可在950-1000°C的火焰中作業90min以上，堅持線路不中止。
