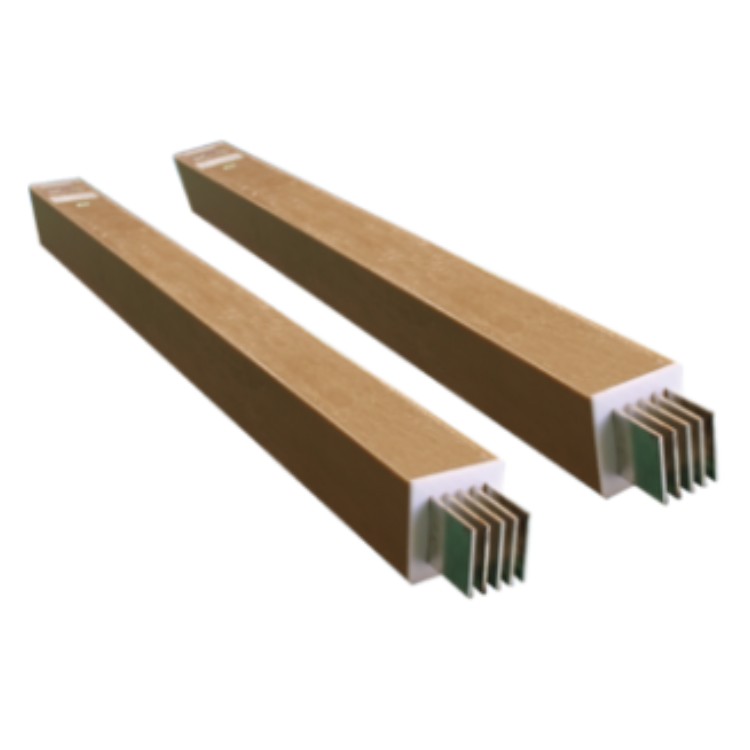

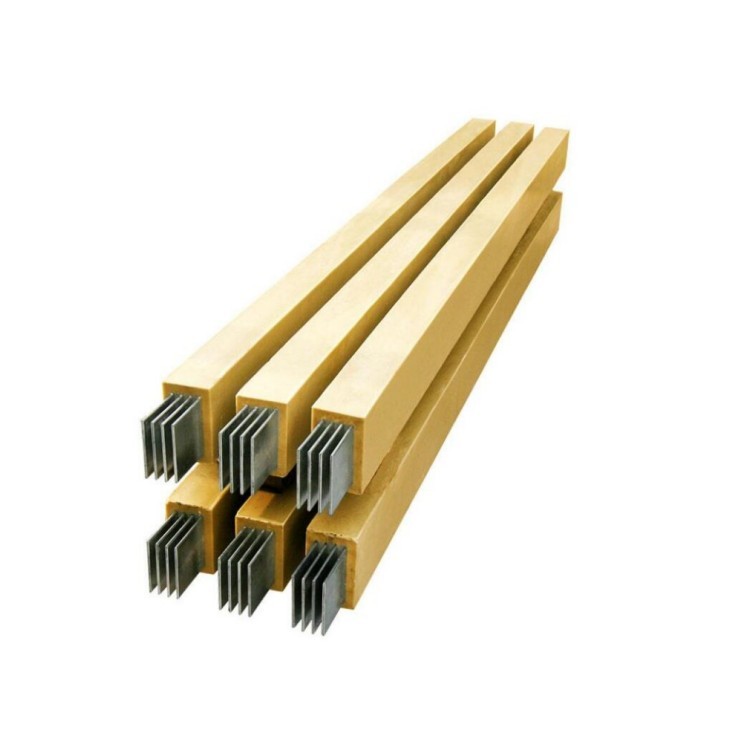

400A防水型澆築母線槽

400A防水型澆築母線槽結構功能：

1、 選用合理的“三明治"相線嚴密疊壓結構設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽數。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

是無金屬外殼母線槽，防水母線槽采用複合樹脂和定量特選的混合材料相混合製成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。
全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。耐火性，可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

絕緣裝備

防水型母線槽絕緣介質首要選用****絕緣資料——聚酯亞胺，絕緣等級為H級，絕緣老化壽數50年以上，為現行有用絕緣資料功能傑出的產品。

注意事項：

400A防水型澆築母線槽是無金屬外殼母線槽，防水母線槽選用特別配方的複合樹脂和定量特選的混合資料相混合製成高功能的絕緣資料，將銅母線直接澆注密封。不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣資料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不隻耐水、耐火、耐腐。

全天候產品，可長時間在零下40°C的環境作業，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中作業，不會發作外殼電腐蝕的現象。****的耐水功能，可長時間水中作業，可在電纜溝內運用，也可埋地敷設。*耐火性，可在950-1000°C的火焰中作業90min以上，堅持線路不中止。

既使母線槽與變壓器用伸縮節作過渡連接，但由於采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截麵較大、彈性較小，仍可能使變壓器低壓套受力。因此，建議變壓器室母線槽采用和圖3所示的固定方式。在母線槽下用槽鋼支架托裝，用圓鋼做包箍將母線槽固定在槽鋼支架上，槽鋼支架兩端與變壓器室兩側牆上的預埋件用螺栓連接。這樣，槽鋼支架的“鋼性”固定與伸縮節的“柔性”連接配全，“鋼柔相濟”確保了變壓器低套管不致於受力損壞。

一般設計在室內使用,空氣中的濕度對母線槽的運行不會造成影響,但母線槽在使用中進水,勢必引起絕緣降低,長期運行會造成短路,燒毀母線槽。因此對於可能造成母線槽進水的安裝方式要采取。

  適當防護措施。如當母線槽穿越樓層時,由於生產或屋麵滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。

1、外殼

   本廠生產的該係列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽係統，避免機械受損。
   外殼（除衝散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
   外殼材料一般彩用鋼板製成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對於4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不鏽鋼板製成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不鏽鋼板等防腐材料製成。

2、導體
   載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
   空氣絕緣封閉型母線所選用的絕緣材料均（jun1）能承受溫升試驗溫度的長期耐熱能力，並具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

   母線槽接頭能確保有足夠的接觸麵和絕緣能力；所有接頭螺栓設置均有利於進行安全檢查和檢修。

適用範圍：

適用於額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體係。

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電係統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

母線槽水平安裝時，距地高度不應低於2.2m，但敷設在電氣間內（配電室、電機室、電氣豎井、技術層等）除外；母線槽邊距牆邊不應小於0.1m，其上麵距樓板、天花、梁底不應小於0.1m。 兩條水平相鄰安裝母線槽：母線槽之間中心距不應小於0.35m，防水母線槽ip55，邊間距不應小於0.1m，母線槽水平敷設時支撐點間距不應大於2.5m（如車間大跨度高強母線槽敷設，間距可大於6m）。母線槽水平安裝於支、吊架時，防水母線槽可以防水嗎，應用水平固定壓板固定。 母線槽連接點不應在穿牆處，母線槽安裝穿牆孔時不應有汙水、雜物進入母線內部。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高於40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求製造。
