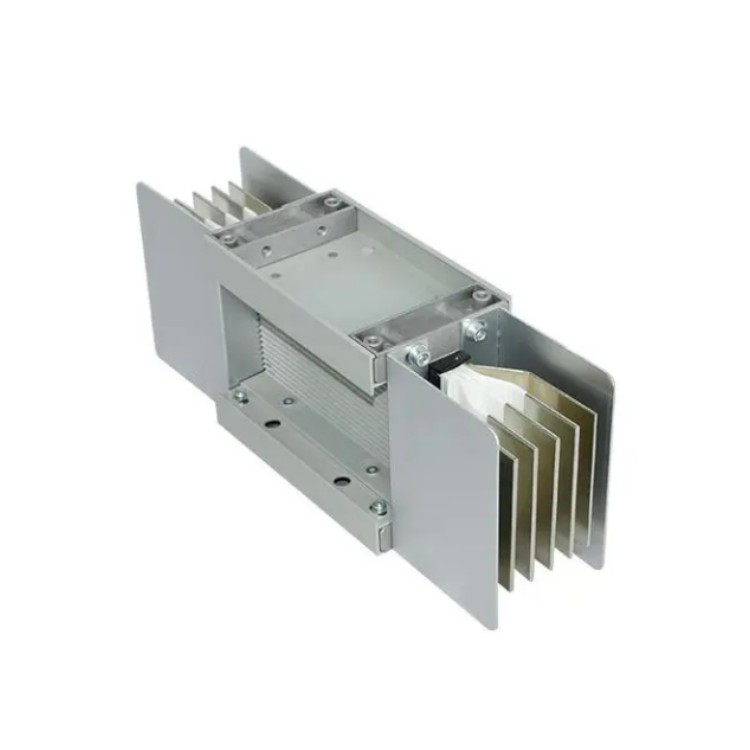

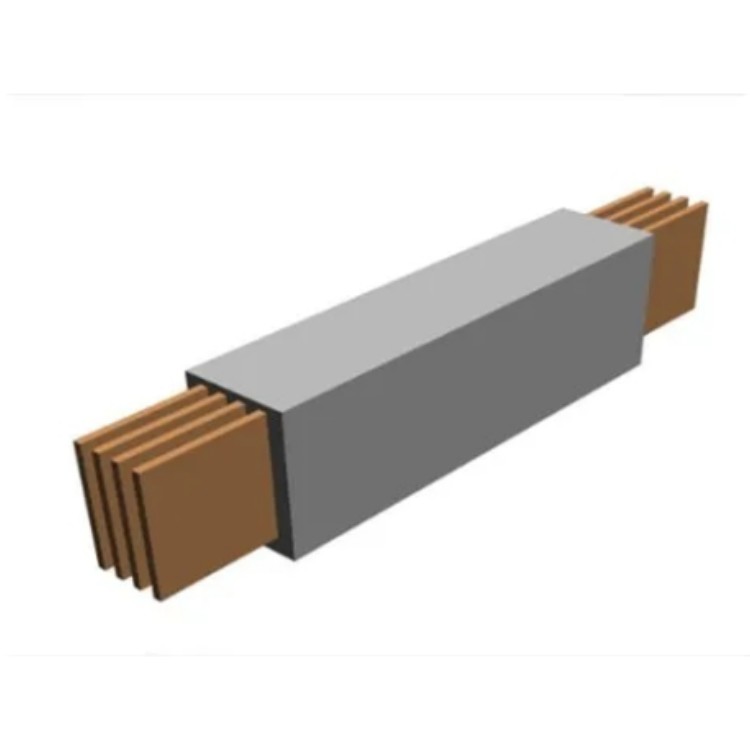

1500A鋁合金母線槽

1500A鋁合金母線槽部分結構介紹

絕緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用於支撐各種元件並且適合於成套設備中安裝的板。

安裝框架----用於支撐各種元件並且適合於在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，並使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

蓋板--------是外殼的上下殼麵，通常是指母線槽設備上的一種部件，高壓母線槽用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行後一般不再拆卸。

導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓製的絕緣墊塊，三重絕緣，保證母線槽的絕緣，尤其在潮濕的環境下使用更顯其優越性。

 使用壽命長：外殼表麵采用粉末塗料靜電噴塗工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大於電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主幹線的電源分接到支線去，每隔若幹米就留有一個插接箱口，因此分接十分方便。

母線係統術語和定義 部分型式試驗的低壓成套開關設備和控製設備縮寫為--PTTA母線幹線係統---母線槽母線幹線單元: 母線幹線係統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.帶分接裝置的母線槽單元: 有生產商預先製造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開.滑觸式母線槽單元: 允許使用滾輪或者滑觸型分接單元的母線槽.母線幹線變容單元:用於連接同一係統中不同型號或者不同額定電流的兩種單元的母線槽.

母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限製著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。鋁合金母線槽可提供直線段母線槽的大長度為6m，其抗彎強度能滿足於標準ZBK36002-89的要求。母線槽內采用銅質導體，亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線製母線槽可以作為五線製母線槽使用。

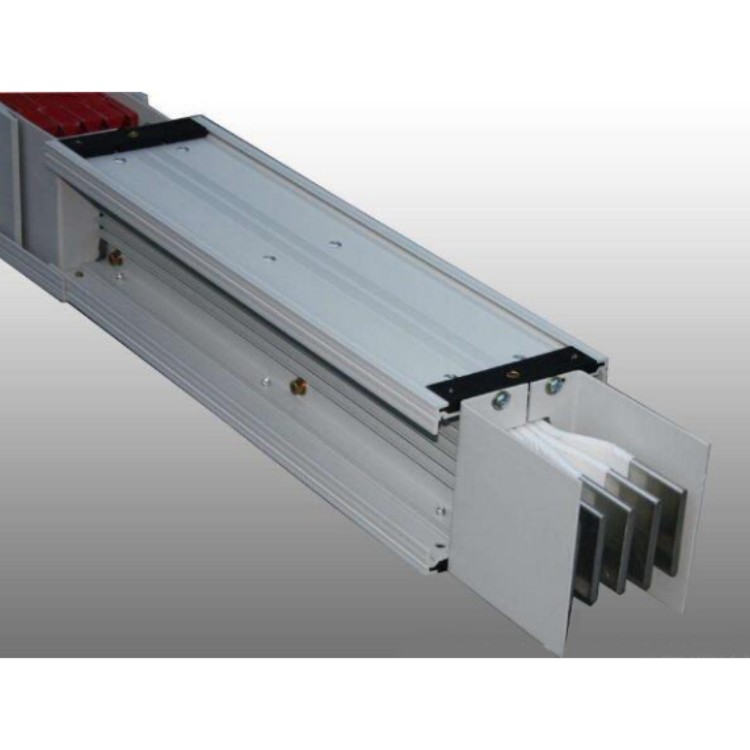

加強型鋁合金外殼設計

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易於磨損、易老化、壽命較短等因素限製，需要定期進行檢查和維護，甚至更換.

3.載電流範圍上.目前電纜至大隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本的.

鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。雙母接線的母線發生故障，在處理故障過程中要注意母線保護的運行方式，必要時應短時停運母線保護。曲線母線槽槽在插接母線槽組裝中要根據其部位進行選擇，L型水平彎頭應用於平臥水平安裝的轉彎，也應用於垂直安裝與側臥水平安裝的過度，L型彎頭應用與側臥安裝的轉彎，也應用於垂直安裝與平臥安裝之間的過度，T型垂直彎頭應用與側臥安裝的轉彎，也應用與垂直安裝與平臥安裝之間的過度，Z型水平彎頭應用於母線槽平臥的轉彎，Z型垂直彎頭應用於母線槽側臥安裝的轉彎，變壓器母線槽槽應用於大容量母線槽槽向小容量母線槽槽的過度。封閉式母線槽垂直安裝，沿牆或柱子處，應做固定支架，過樓板處應加裝防震裝置，並做防水台，防水台應在土建澆灌混凝土時一次作成，高度50mm寬度80mm，混凝土強度不少於C20

由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，鋁合金母線槽，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

1500A鋁合金母線槽技術參數

額定電壓:660V。額定頻率50Hz(或60Hz)。

絕緣電阻值:每段母線槽單元的絕緣電阻應大於或等於20兆歐姆，用戶安裝時，應先檢查絕緣電阻值後再進行安裝。

絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗采用連接器連接，一種是普通型的，用絕緣螺栓鎖緊設計；另一種采用現行通用的先進單臂螺栓鎖緊設計，即隻需要力矩扳手裝置一邊對高強螺栓進行鎖緊，無需其他輔助工具，詳見各規格螺栓規定力矩值。接頭器內也可配備單臂雙頭力矩螺栓，當鎖緊力矩達到定值，螺栓的一個端頭將會自動脫落，螺栓尚有另一螺栓頭留作將來維修或裝拆用，操作時無須采用力矩扳手。

一個支撐件的損壞或脫落都會造成較大事故的發生母線槽已成為各項工程在輸配電領域組成部分。母線槽由於供電容量大，可靠，安裝方便，自引入以來，得到了迅猛發展。國內市場上的母線槽基本上都選用銅母線(少量選擇鋁母線)做載流導體，而恰恰在母線槽產品中導體的價格占據了總成本的70%以上，這樣銅材價格的上漲直接影響了母線槽的成本，給製造商的市場拓展也帶來較大的衝擊。

插孔處設計了安全防護擋板，隻有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。

外殼防護等級為IP66，根據係統需求，可在母線槽任意位置設置插接口，安裝快捷，分接方便，使用安全。
