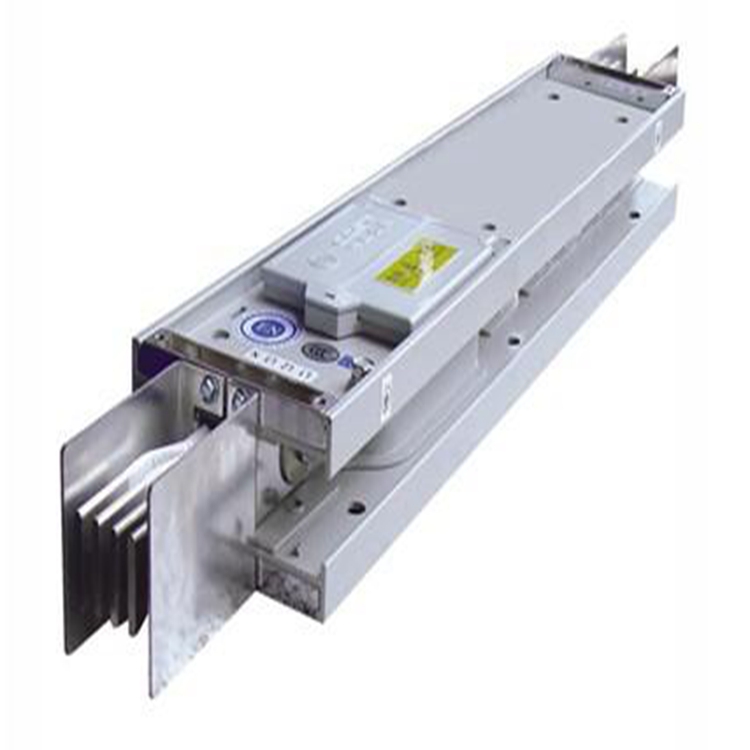

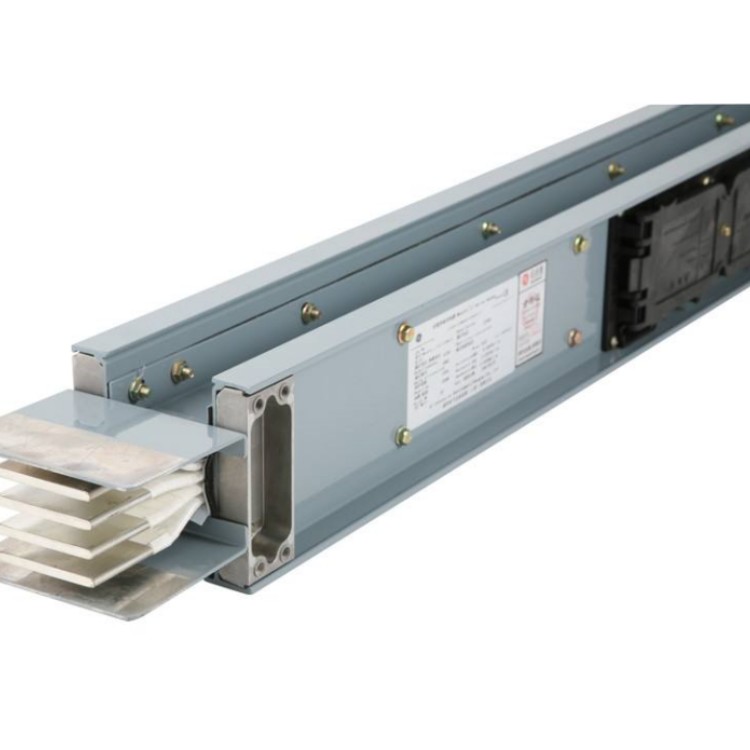

CCX係列密集型母線槽

CCX係列密集型母線槽可為三相三線，三相四線，三相五線製，頻率為50-60HZ，電壓380-400V，額定工作電流為200-5000A,主要作為工礦、企事業和高層建築中新型供配電設備。帶帶插接頭或插接開關箱，能很方便地引出電源分路，密集型母線槽具有體積小，結構緊湊、傳輸電流大，維護方便等優點。母線槽的安裝可直接從變壓器接到低壓配電櫃，也可從低壓櫃直接接到配電係統作為配電幹線線路。

母線槽的防護等級並非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電櫃的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方麵考慮，是否有消防要求，使用環境等等。

母線槽絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截麵來表示的，母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的國內的產品截麵240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米

母線槽外殼為高強度鋁合金型材流線形壓製而成其外形美觀，並減輕了母線槽的重量，同時母線槽的外殼因采用鋁合金材質，外殼可作為良好的接地體且耐自然環境浸蝕，由此本母線槽獲得多項號：ZL962 04064.9）。密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

內部導體采用新型整體包覆工藝絕緣，相互疊裝成緊湊結構，不會形成“煙囪效應”的燃燒途徑。模製鋁合金封閉外殼具有較高的強度、優異的抗腐蝕性、散熱性，並可作為接地導線使用，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供路徑。當發生高容量的接地故障時可****的接地和保護整個係統。該結構可****均衡各相阻抗，從而****減小母線槽係統的電壓損失。

CCX係列密集型母線槽優勢特點:

1）母線槽外殼采用鋁合金型材，重量輕，耐腐蝕，穩定性強。有一定的物理強度,安裝美觀方便.

2）型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。布線靈活.

3）母線槽每隔400mm設置一插口，插接箱時可帶電插接。取電靈活快速安全.

4）采用積木式結構，具有快速、可靠的電氣和機械連接件性能，安裝靈活方便。

5）高防護等級：IP54。

6）插接箱內根據用戶要求對安裝開關或熔斷器.

7)使用壽命長,維護簡單,基本免維護.

母線槽外殼，蓋板、側板均（jun1）采用了熱擠壓鋁鎂合金型材，通過時效後，增強了其外殼的剛性。

外殼表麵處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表麵30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，減少了熱阻抗，提高了導體的導電性能。

在草莓视频在线的生活中，使用橋架難免會遇見一些問題，那麽對於不鏽鋼電纜橋架安裝草莓视频在线應該注意什麽那?現在不鏽鋼橋架使用的較多，無論是電線電纜還是別的問題，在安裝的時候都應該注意其安全，不鏽鋼電纜橋架安裝的注意事項下麵看看：在安裝之前需要先檢查下不鏽鋼電纜橋架的外觀，看下表麵是不是平整光滑，不要出現掉漆的情況，同時看下鋼材之間的焊接是不是結實。

母線槽的維修保養

1、檢查所有進線端子的電壓，驗證母線槽是否*被切斷電源。

2、母線槽安裝使用3個月內檢查連接螺拴是否鬆動。1年後進行全1麵檢查，其餘每3年****進行內外*檢查。

3、母線槽運行過程中不斷查看是否有來自噴水設備、管道、屋頂和其它潛在的潮氣，是否有水滴落在母線槽上。是否有其它可能對係統造成威脅的重物；是否有熱源對母線槽溫度產生影響。

母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效後，增強了其外殼的剛性。外殼表麵處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表麵30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽品牌，承載電流能力強，可大大降低投資成本。

（1）線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

(2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

(6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

 (2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

 (6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小於母線寬度的兩倍;角焊縫的加強高度應為4mm，

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽的連接要求與送電注意事項

母線槽按規範要求，為滿足母線的搭接麵積，低壓密集型母線槽，螺栓孔與螺栓之問縫隙較小，由於母線槽螺栓增加了絕緣套管，使縫隙更為狹窄。因此兩段母線槽主母排連接時，密集型母線槽報價，兩段母線軸線要嚴格保持在一條中心線上，並使兩段母線槽的母排及絕緣板的螺栓孔*對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致損傷。

母線槽在安裝之前和安裝之後應對其進行絕緣檢杳，並進行比較檢杳是否安裝質量問題造成母線槽絕緣降低。為保證母線槽安全送電，操作人員****是合格的電氣安裝人員密集型母線槽，非人員需離開觀場。母線槽係統不能帶任何電氣負載，所有分線裝置處於斷開狀態。
