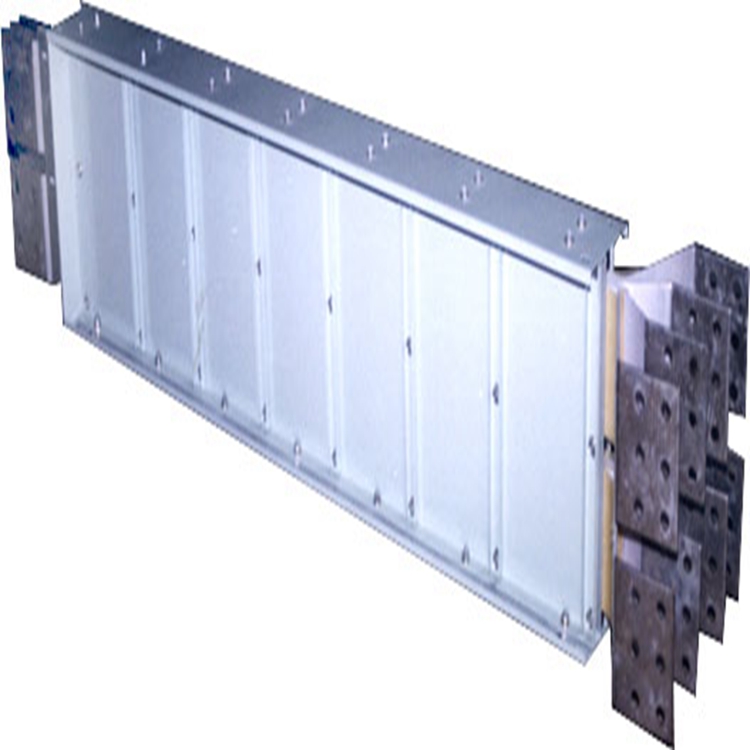

2000A/5P鋁合金母線槽

2000A/5P鋁合金母線槽

電纜和母線槽經濟成本的比較

母線槽相比電纜，總體來說，鋁合金母線槽由於使用材料，工藝相對複雜，首期投入成本一般比電纜要大。但是，從長遠來看，使用母線槽則優越的多。當前，母線槽使用壽命一般在30年至40年，而普通電纜則隻有15年左右的使用壽命。母線槽係統隻要按照規範安裝和運行，低壓母線槽廠，基本上不需要更換部件，隻需要對周邊環境例行檢查即可。而電纜則經常會出現接頭老化、絕緣層脫落等現象，需要對某一段電纜進行更換。另外，鋁合金母線槽廠家批發，當今市場上已經有許多實力較大的母線槽廠家推出鋁導體母線槽，且已大規模應用於大型建築。這類母線槽的采購價格遠比電纜橋架的價格低，但使用性能卻高於電纜。對於*投入資金緊張的用戶，可以選用此種母線槽。

亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線製母線槽可以作為五線製母線槽使用。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

 極限溫升值是母線槽的重要參數之一，如果母線槽的溫升高的話，就有可能涉及到母線槽很多方麵的問題，所以這一點是非常需要注意的。

母線槽就相當於電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因為金屬導體受熱之後，是會開始鬆弛的，從而就降低了機械的強度。

還會出現傷害到人的問題，因為如果母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然後在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。

2000A/5P鋁合金母線槽

具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電係統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

蓋板--------是外殼的上下殼麵，通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行後一般不再拆卸。

側板--------是外殼的左右殼麵，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之後一般不再拆卸。

絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易於磨損、易老化、壽命較短等因素限製，需要定期進行檢查和維護，甚至更換.

3.載電流範圍上.目前電纜至大隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本的.

1)適合大跨距安裝

該係列母線槽外殼采用滾壓成型、體積小、外觀精美，****地提高廠載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。

2)安裝極為方便

采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間

(1)采用分離空氣絕緣型式，其相間的安全淨距和爬電距離遠遠大於標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，後斷開。

主要技術參數

額定電壓:660V。額定頻率50Hz(或60Hz)。

絕緣電阻值:每段母線槽單元的絕緣電阻應大於或等於20兆歐姆，用戶安裝時，應先檢查絕緣電阻值後再進行安裝。

絕緣強度，每一段母線槽單元出廠前均（jun1）經受到50Hz3750V/Min工頻耐壓試驗采用連接器連接，一種是普通型的，用絕緣螺栓鎖緊設計；另一種采用現行通用的先進單臂螺栓鎖緊設計，即隻需要力矩扳手裝置一邊對高強螺栓進行鎖緊，無需其他輔助工具，詳見各規格螺栓規定力矩值。

接頭器內也可配備單臂雙頭力矩螺栓，當鎖緊力矩達到定值，螺栓的一個端頭將會自動脫落，螺栓尚有另一螺栓頭留作將來維修或裝拆用，操作時無須采用力矩扳手。

母線係統術語和定義

部分型式試驗的低壓成套開關設備和控製設備縮寫為--PTTA母線幹線係統---母線槽

母線幹線單元: 母線幹線係統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.

帶分接裝置的母線槽單元: 有生產商預先製造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開.

滑觸式母線槽單元: 允許使用滾輪或者滑觸型分接單元的母線槽.母線幹線變容單元:用於連接同一係統中不同型號或者不同額定電流的兩種單元的母線槽.

單螺栓連接器
■ 摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離
