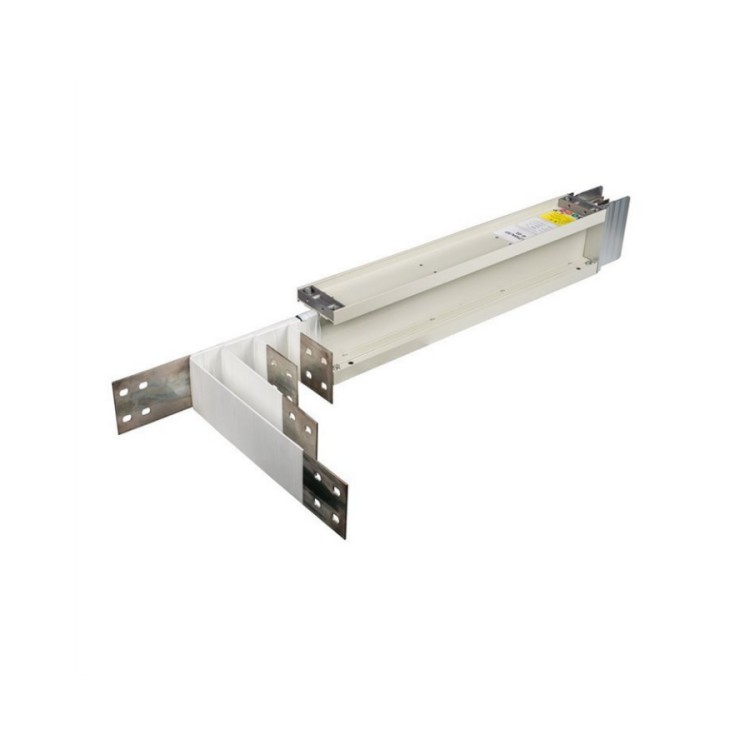

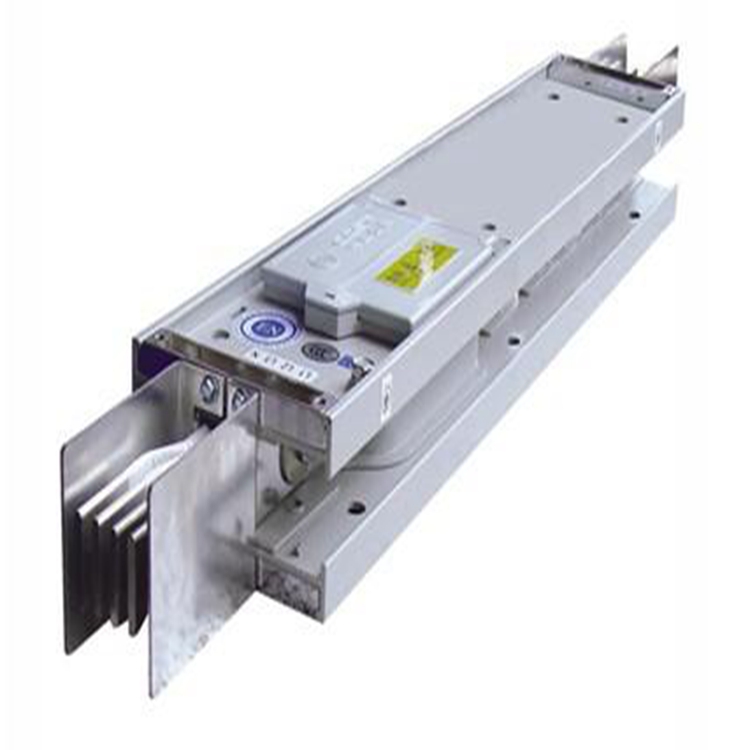

CMC-1700A密集型母線槽

CMC-1700A密集型母線槽原理介紹：

1.按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。按其結構及用途分為密集絕緣、空氣絕緣、空氣附加絕緣、耐火、樹脂絕緣和滑觸式母線槽；按其外殼材料分為鋼外殼、鋁合金外殼和鋼鋁混合外殼母線槽。

2.母線外殼采用帶散熱齒鋁合金型材製成，使整個母線係統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m範圍內的電壓降均不大於2.5％。

3.母線主母排采用T2電解銅軋製成TMY電工硬銅排，銅的純度不低於99.95％，並*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸麵具有低接觸電阻和減少接觸麵的氧化。

4.母線接頭單螺栓（雙頭）采用高強度鋼製成，確保接頭具有足夠的夾緊力；采用模製接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸麵壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力。

5.母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為TN-S母線槽係統中的接地排，從而為客戶大大降低使用成本。

6.母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200%中性線)，有助於處理可能出現的諧波情況，從而把係統過熱降至低，延長配電設備的使用壽命

7.本係列母線槽主要適用於化工、冶金、工礦企業等相關領域。

8.母線由許多段組成，每一段長度既短且輕。因此，密集型母線槽怎麽安裝，安裝時隻需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途。

CMC-1700A密集型母線槽

由銅母排、殼體、絕緣材料等組成。銅排表麵有絕緣層，並緊固後夾裝在殼體內，稱為密集絕緣型母線槽。對於三相五線製母線槽係統，相排規格為100-400A，pe排截麵與相導體截麵相同，大於等於630A時，pe排截麵為相導體截麵的一半。母線槽殼體用優質冷軋鋼板製成，有足夠的機械強度，密集型母線槽 作用，表麵酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表麵平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性實驗合格。

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。並做好記錄，隨時控製接頭處的絕緣情況，密集型母線槽，分段測試一直持續到母線槽安裝完後的係統測試。試運行：土建及裝飾工程及其他工程全部完工，並清理幹淨，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃幹淨，接頭連接緊密，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，密集型母線槽才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，當絕緣電阻值大於10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無閃絡現象。

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽生產廠家，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。並做好記錄，隨時控製接頭處的絕緣情況

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。並做好記錄，隨時控製接頭處的絕緣情況，密集型母線槽，分段測試一直持續到母線槽安裝完後的係統測試。試運行：土建及裝飾工程及其他工程全部完工，並清理幹淨，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃幹淨，接頭連接緊密，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，密集型母線槽才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，當絕緣電阻值大於10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無閃絡現象。

母線係統的優勢

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

(2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

(6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小於母線寬度的兩倍;角焊縫的加強高度應為4mm

母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

功能：

1、 母線槽選用合理的“三明治”相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽命。

3、 運用“Y”型防水性接頭，銜接牢靠便利。

保護外殼、導電排、絕緣材料及有關附件組成的母線係統。它可製成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可製成中間不帶分線盒的饋電型封閉母線槽

結構特點：

母線槽外殼采用冷壓成型的軌道鋁合金型材，裝配簡單快捷，外形美觀。采用分離空氣絕緣型式，其相間及相地之間的淨距離遠遠大於標準要求，極為安全可靠。內部絕緣件均采用高強度環氧樹脂材料，提高了母線槽的抗動、動熱穩定的能力。接頭采用對接式連接方式，同時采用雙連接銅排，****地增加了接頭的接觸麵積，且安裝方便、快捷。

一、母線接觸N)JIT-後****保持清潔，並塗以電力複合脂。

二、母線平置時，貫穿螺栓應由下往上穿，其餘情況下．螺母應置於維護側，螺栓長度宜露出螺母2～3扣。

三、貫穿螺栓連接的母線兩外側均應有平墊圈，相鄰螺栓墊圈間應有3mm以上的淨距，仙桃母線槽，螺母側應裝有彈簧墊圈或鎖緊螺母。

四、螺栓受力應均勻，不應使電器的接線端子受到額外應力。

五、母線的接觸麵應連接緊密，連接螺栓應用力矩扳手緊固，其緊固力矩值應符合表2．3 2的規定。

母線槽適用於電站或者變電站輸送電能用的總導線，通過它，把發電機、變壓器或者整流器輸出的電能輸送給各個用戶或者其他變電所在電力係統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集，分配和傳送電能的作用，母線槽按照外形和結構大致分為以下三類：

硬母線：矩形母線，圓形母線，管型母線。

軟母線：鋁絞線，銅絞線，鋼鋁芯絞線，擴徑空心導線等。

封閉母線：共箱母線分支母線等。
