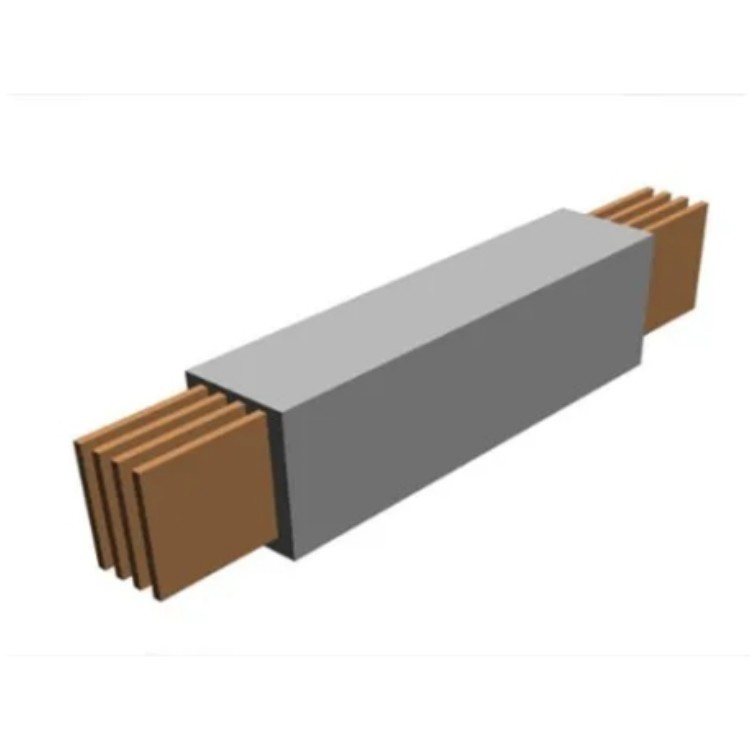

加厚型鋁合金母線槽2200A

整體接地技術

加厚型鋁合金母線槽2200A傳統的保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，昭通母線槽廠，線路較長時，在故障電流下，雲南母線槽廠，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

增加了母線係統的抗衝擊能力和使用壽命。使用“Y”型防水性接頭，連接可靠方便。母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的較高溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限製著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。母線槽能在多少度環境溫度下可以正常運行

 母線槽能在環境溫度-50 50°C情況下正常運行。導電性能優異：鋁合金矩形導體，表麵經複合鍍層處理，提高了性能；接頭鍍銀（鍍錫）處理，降低接觸電阻 提高電能質量：鋁合金及鋼鋁混合型外殼，機械強度高，散熱性能優異，無渦流損耗。

為交流三相四線或五線製，適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

雙母接線的母線發生故障，在處理故障過程中要注意母線保護的運行方式，必要時應短時停運母線保護。

母線電壓全部消失後，調度員應立即將可能來電的開關（包括母聯開關）拉開，並通知操作隊對母線進行外部檢查。

當母線槽因故障導致電壓消失同時有明顯的短路象征（如火光、冒煙等情況），操作隊人員不得自行恢複運行，應對母線設備進行詳細檢查。

導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓製的絕緣墊塊，三重絕緣，保證母線槽的絕緣，尤其在潮濕的環境下使用更顯其優越性。

 使用壽命長：加厚型鋁合金母線槽2200A外殼表麵采用粉末塗料靜電噴塗工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大於電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主幹線的電源分接到支線去，每隔若幹米就留有一個插接箱口，因此分接十分方便。

鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。雙母接線的母線發生故障，在處理故障過程中要注意母線保護的運行方式，必要時應短時停運母線保護。曲線母線槽槽在插接母線槽組裝中要根據其部位進行選擇，L型水平彎頭應用於平臥水平安裝的轉彎，也應用於垂直安裝與側臥水平安裝的過度，L型彎頭應用與側臥安裝的轉彎，也應用於垂直安裝與平臥安裝之間的過度，T型垂直彎頭應用與側臥安裝的轉彎，也應用與垂直安裝與平臥安裝之間的過度，Z型水平彎頭應用於母線槽平臥的轉彎，Z型垂直彎頭應用於母線槽側臥安裝的轉彎，變壓器母線槽槽應用於大容量母線槽槽向小容量母線槽槽的過度。封閉式母線槽垂直安裝，沿牆或柱子處，應做固定支架，過樓板處應加裝防震裝置，並做防水台，防水台應在土建澆灌混凝土時一次作成，高度50mm寬度80mm，混凝土強度不少於C20

主要技術參數。

額定電壓:660V。

額定頻率50Hz(或60Hz)。

絕緣電阻值:每段母線槽單元的絕緣電阻應大於或等於20兆歐姆，用戶安裝時，應先檢查絕緣電阻值後再進行安裝。

絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗采用連接器連接，一種是普通型的，用絕緣螺栓鎖緊設計；另一種采用現行通用的先進單臂螺栓鎖緊設計，即隻需要力矩扳手裝置一邊對高強螺栓進行鎖緊，無需其他輔助工具，詳見各規格螺栓規定力矩值。接頭器內也可配備單臂雙頭力矩螺栓，當鎖緊力矩達到定值，螺栓的一個端頭將會自動脫落，螺栓尚有另一螺栓頭留作將來維修或裝拆用，操作時無須采用力矩扳手。任何一個支撐件的損壞或脫落都會造成較大事故的發生母線槽已成為各項工程在輸配電領域組成部分。

母線槽由於供電容量大，可靠，安裝方便，自引入以來，得到了迅猛發展。母線槽基本上都選用銅母線(少量選擇鋁母線)做載流導體，而恰恰在母線槽產品中導體的價格占據了總成本的70%以上，這樣銅材價格的上漲直接影響了母線槽的成本，給製造商的市場拓展也帶來較大的衝擊。我國是貧銅富鋁的國，低壓成套開關設備生產中使用的銅材大量依靠進口，因此研發替代的導體材料己經成為今後一段時間的****。

1.防腐性能強

   鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。

2.可靠的絕緣方式

   導電排上有絕緣層，相與相間還有空氣間隙，導電排與外殼間還有DMC材料壓製的絕緣墊塊，三重絕緣，保證母線槽的絕緣，尤其在潮濕的環境下使用更顯其優越性。

3.大跨度設計

  直線型母線槽的長度除受運輸能力限製外，其設計和生產能力不受長度限製，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由於其剛度好，6m跨度之間可以不安裝吊架。

4.安裝方便

  由於全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L1, L2, L3，N， 因此倒相很容易，安裝方便。

通風良好，防潮、降溫功能明顯改善，更適合南方氣候。該電源係統特別適用於低壓配電係統和高層商業樓宇、賓館和醫院。

運行中處理方案的似定

(1)缺陷未處理前，聯係省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一台臨時排風扇，外部吹風降溫，盡量控製過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

電纜橋架表麵防腐層類別選擇主要有熱浸鋅、鍍鋅鎳、冷鍍等方式。熱浸鋅可以在其表麵覆蓋一層致密而且很厚的保護層。避免了鋼體與一些腐蝕性物質的接觸，保護鋼體遭到破壞。時間長了新表麵還會產生一種鋅鹽，難溶於水，鋁合金母線槽代理商，康複性更強。所以，一些在海洋性鹽霧大氣環境下的工程也能起到好的保護。同時其加熱工程中所產生的鐵鋅混合物更是具有較高的耐磨性。

 就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電係統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。
