多功能母線係統插接箱

多功能母線係統插接箱介紹

母線插接箱一種插接箱，在箱體、箱蓋、母線觸頭和分流電路斷路器之間構造有一種具有安全保護功能的機械聯動控製裝置，它包括有:A、手柄操作與插接箱啟閉控製的“滑板-鎖心”扣接式聯鎖機構;B、手柄操作控製斷路器實現分流電路“接通”或“斷開”的連杆式聯動機構;C、手柄操作製約母線觸頭與其插口實現“插接”或“分離”的“活動插腳”式聯動機構。

 作用

所謂母線插接箱，就是它利用插接的方式把主幹線母線槽的電源接到支線去，因此分接十分方便。具體點說,在主幹線電源上,通過這個插接箱,就可以把電源引出到插接箱內,通過插接箱內的開關元件通斷,把電源再引出到用電設備上.這個插接箱就是一個可以插接在母線槽取電的配電箱.隻是這個比配電箱更安全,使用更容易方便。

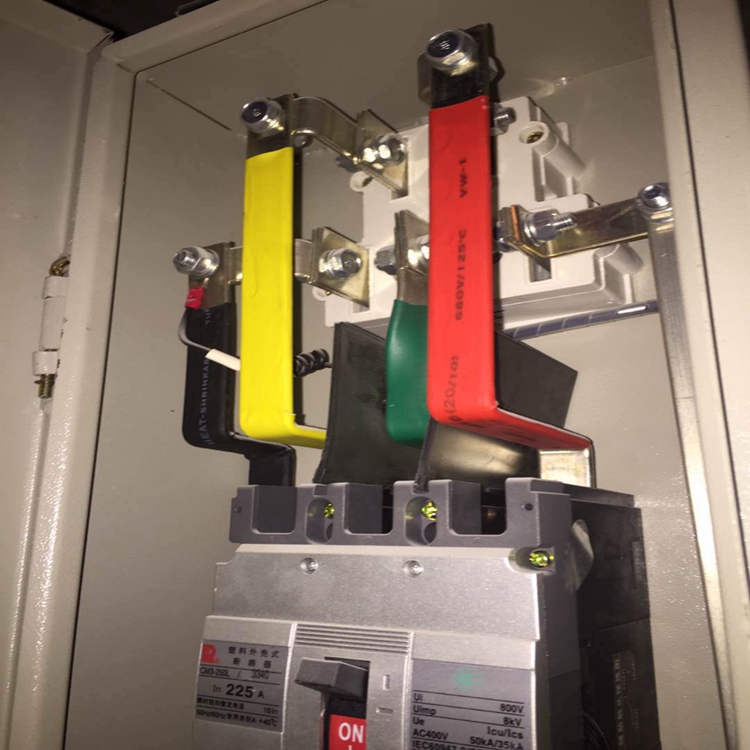

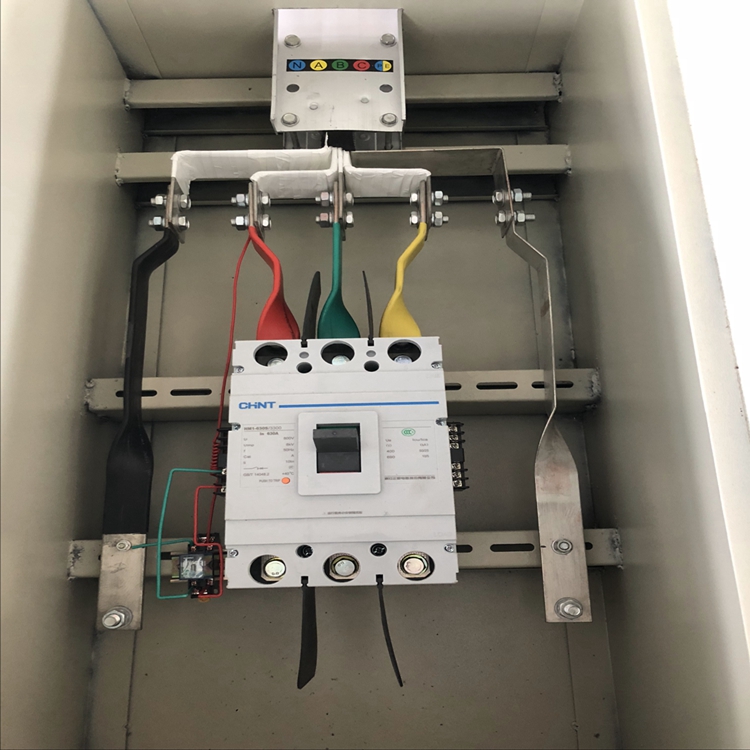

母線插接箱由外殼,空開,插腳組成,它的作用就是一個銅排到電纜的轉換裝置,也是是從母線上輸出電流的裝置.電源從母線槽上,經過插接箱的插腳到箱內的空開上,從空開經過保護器(熔斷器)經過電纜輸送到用電設備.如果不再需要電源的時候,可以直接把插接箱帶電從插接母線槽上拔下來即可.方便靈活。

用於交流三相四線、三相五線製、頻率50~60Hz、額定電壓至660V，母線槽插接箱，額定工作電流250~5000A的供配電係統，承擔配電任務，用於低壓配電屏與大、中型負載的連接，母線樣本，作為大電流的輸電，用於電力變壓器與低壓配電屏以及重型負載的連接。主要應用於現代化的車間、汽車製造廠、電機製造業的電焊線、工業用電爐、廠房和高層建築等。該係列母線槽適合大跨距安裝且安裝極為方便，結構安全可靠、布線靈活、互換性強。

1、必需驗證母線槽幹線相序準確，母線槽絕緣電阻不低於20MΩ

2、保證母線槽幹線不受液體、固體的侵入

3、必需確認安裝支架穩固，連接螺栓可靠的連接

4、接觸帶電設備的零部件有危險！

5、母線槽開始送電時，母線插口插座規格，不得帶負載

6、檢查總的負載電流不超過主母線電流或設計電流

多功能母線係統插接箱維修

1、必需堵截母線槽電源，才能進行維護保養工作

2、使用三個月後須停電檢查連接螺栓緊固情況，每年進行全mian檢查

3、泛起異常情況請立刻斷電檢查，確定情況後再作處理

4、必需影響母線槽正常運行的不利因素，如滴水、導電粉塵、熱源等

是指除母聯開關和分段開關外所有支路電流所構成的差動回路。某段母線的小差是指該段母線上所連接的所有支路，包括母聯和分段開關，電流所構成的差動回路。母線大差比率差動用於判別母線區內和區外故障，小差比率差動用於故障母線的選擇。

一般在雙母保護用的比較多,大差做為啟動元件,判斷區內故障;小差做為選擇元件,判斷故障在那一條母線上。而母差保護中大差和小差動作的區別在於，小差動作，一時限跳開母聯開關，再跳開與故障設備掛同一母線的所有開關。



1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V

1.2母線係統：交流TN-C係統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少於50%相線容量，允許采用鋁導體外殼作為接地，但****是可靠的，截麵＞50%相線的外殼方式。

1.5母線槽****保證110%額定電流下長期穩定運行。

1.6電流密度****不大於2A/MM2

1.7地線係統采用先進的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分完全隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。

1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋製的高導電率TMY電工硬銅排，符合國標，銅排純度要求≥99.99%，導電率≥98.6%，電抗率≤0.00032Ωmm2

/m，硬度HB≥65。 1.8.2銅排表麵全長****鍍錫。

1.8.3中性線的材料、截麵及製造工藝與相線相同，中性線等效截麵應等於的相線等效截麵。

1.8.4接地導體等效截麵應不小於50%的相線等效截麵母線接地。

1.9絕緣材料:

1.9.1母線絕緣介質選用阻燃材料，絕緣等級及耐熱等級達到a ji或a ji以上，能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。

母線槽插接箱安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，並保證插入到位。禁止帶電插拔!插接箱安裝後，應將其前後兩處爪型卡板固定於母線槽兩側，並擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂;水平安裝時，應加裝承重包箍。
