CMC-2600A低壓密集型母線槽

CMC-2600A低壓密集型母線槽三大特點：

1.散熱能力較強：密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。

2.新一代環保產品：密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3.布線靈活：密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線係統。

密集型母線槽接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大降低了接頭部位溫升。密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽承載電流能力強，

（1）母線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

 (2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

 (3)焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

 (4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

 (5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

 (6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。

CMC-2600A低壓密集型母線槽

1.母線槽安裝使用後6個月內檢查接頭連接螺栓和固定支架螺栓是否鬆動，1年後進行檢查，每3年進行一次內外檢查。

2.檢查總負荷電流不超過主母線槽電流或設計電流，並檢查運行溫度。

3.母線槽維修前應檢查母線槽係統是否停電!切斷母線槽的所有電源!用萬用表測量導線的電壓，確認母線槽係統沒有充電後再進行日常維護。防止高壓可能導致操作人員人身傷害甚至死亡的嚴重事故!

4.維護期間，用軟刷、真空吸塵器或棉布清潔母線槽上的灰塵。在維護期間，特別注意連接器的夾緊扭矩和表麵清潔度。如果結構鬆動或被汙染，使用電阻會增大，過熱，甚至連接麵不平整都可能造成電弧現象。

5.母線槽運行時，檢查整個係統周圍是否有泄漏、噴水、潛在的濕氣源，是否有重物威脅係統，是否有熱源影響母線槽係統的溫升，檢查母線槽內是否有異物進入。

6.檢查母線槽係統部件是否有缺陷和腐蝕，支架彈簧是否有適當的彈性，發現問題立即更換。

7.母線槽長期運行時，接頭溫升應每年定期檢測一次，接頭溫升按GB7251標準不得超過70K。

8.檢查絕緣材料是否有老化現象，導電部件是否有熔化變形現象。相間絕緣擊穿時，應分段拆除，用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣塗層處理。

9.檢查母線槽係統的插接箱插腳是否與母線接觸良好。

10.再次向母線槽係統供電前，檢查絕緣電阻並記錄在案。

11.維護後保證母線槽係統原有的保護等級要求。

送電注意事項：

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線槽安裝時，母線段與母線段連接時兩相鄰段母線及母線外殼應對齊，低耗能密集型母線槽，連接後不得使母線及母線外殼承受到機械應力。母線垂直通過頂板敷設時，應在通過的底板上采用彈簧支架。當封閉式母線跨越建築物的伸縮縫或沉降縫時，采用適應建築物結構移動的措施，防止母線連接處水平移動造成斷裂，影響母線的正常供配電。

母線槽絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截麵來表示的，母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的國內的產品截麵240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米

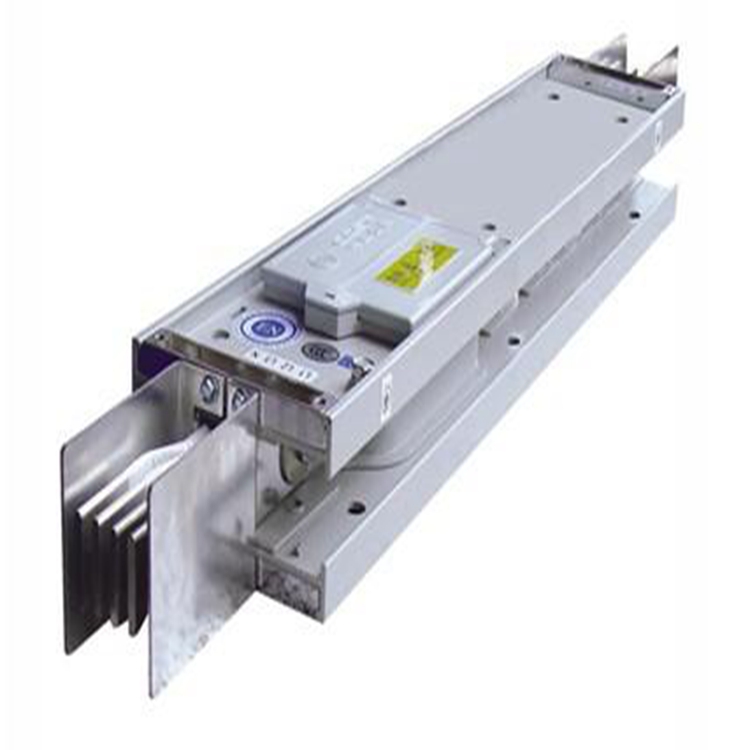

安全保護：母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種惡劣環境。
快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝

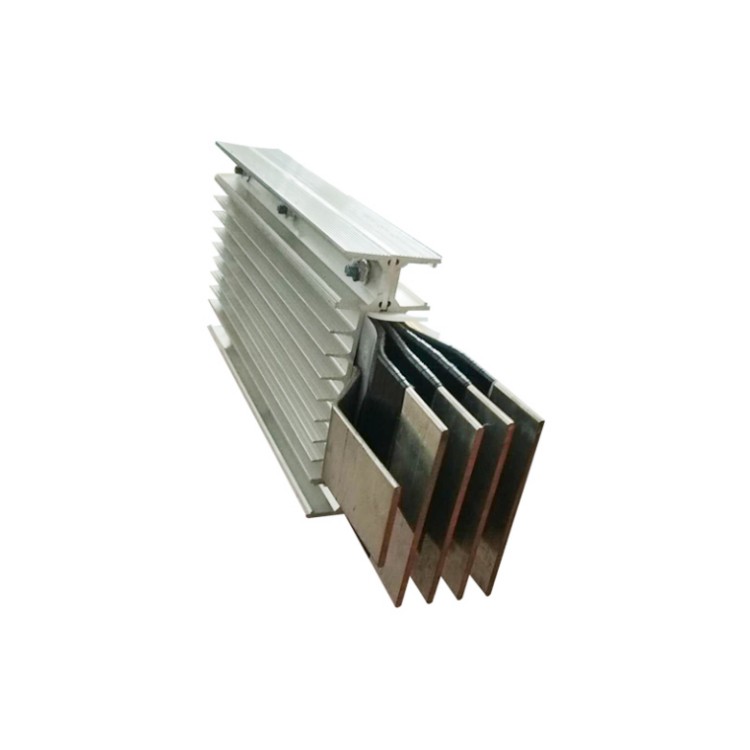

母線槽外殼，蓋板、側板均（jun1）采用了熱擠壓鋁鎂合金型材，通過時效後，增強了其外殼的剛性。外殼表麵處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表麵30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能
