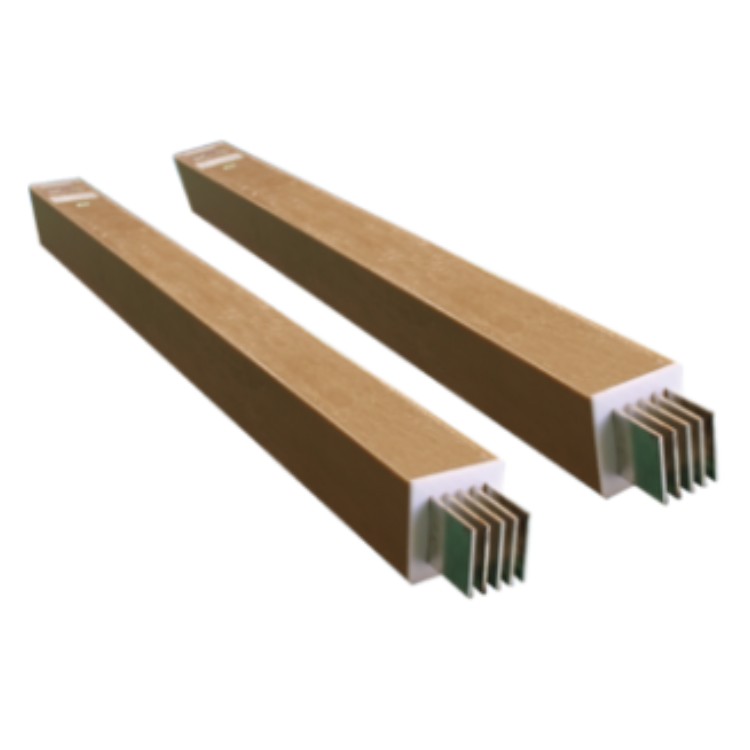

1550A環氧樹脂澆築型母線槽

1550A環氧樹脂澆築型母線槽在時變條件下，由於經過回路截麵上各點的電流路徑不同，相應的感應電動勢也就不同，因而各點電流密度也不同。換句話說，除了基於媒質的均（jun1）一電阻率而假設存在的均布電流外，還會因電磁感應而出現渦流，即發生集膚效應和鄰近效應，使截麵上電流分布不均勻，包括相位的不一致。集膚效應和鄰近效應的程度與導體截麵形狀尺寸及頻率有關，鄰近效應還與相鄰近的導體間或回路間距離有關。對於在工頻下工作的多數銅、鋁母線或電力線路，除特殊情況外，絕緣母線槽，由於導體截麵不很大，而導體間距離不是很小，這兩種效應一般都不很大。這種導體叫線狀導體，其回路叫線狀回路。線狀回路的外感抗是其總電感的主要部分，而渦流影響隻及於導體內部的磁通和緊靠導體附近的一小部分外磁通。通常應按長期工作電流選擇母線截麵。並按通過zui大短路電纜條件下，校驗母線槽的短時熱穩定性和動穩定性。由於導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸麵具有錫的可靠覆蓋時（如超聲波搪錫等），樹脂母線槽，則允許溫度提高到85℃，受此持續發熱允許溫度的限製，不同材料、截麵的母線槽給出了相應的長期允許電流值，母線槽，選擇母線槽截麵時，應使母線槽實際的長期工作電流小於所選截麵母線槽的長期允許電流值。

所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內組成一個整體的具有電氣連續性的輸配電係統。

 結構功能：

1、 選用合理的“三明治"相線嚴密疊壓結構設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽數。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

是無金屬外殼母線槽，防水母線槽采用特殊配方的複合樹脂和定量特選的混合材料相混合製成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。耐火性，可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

1550A環氧樹脂澆築型母線槽

極為安全可靠
■ 采用分離空氣絕緣式，其相間的安全淨距和爬電距離遠遠大於標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉並加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、後斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個係統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對於車間設備的增添、移動及車間的整修，均無需變動母線槽係統。
互換性能
■ 該係列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當係統按相鄰電流等級變幻容量時，無需更換外殼。

主要技術參數:
1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大於或等於1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均經受1分鍾工頻耐壓試驗，工頻耐壓及雷電衝擊耐壓數值。

3) 接地係統：符合iec364-5-54對接地係統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用於發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電櫃以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大於3m。

特點：

****強度
■ 該係列母線槽外殼采用鋼板一體成型（馬鋼），****提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
■ 采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

極為安全可靠
■ 采用分離空氣絕緣式，其相間的安全淨距和爬電距離遠遠大於標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉並加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、後斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個係統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對於車間設備的增添、移動及車間的整修，均無需變動母線槽係統。
互換性能

■ 該係列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當係統按相鄰電流等級變幻容量時，無需更換外殼。

安全保護：

母線係統的插接口設備上帶的黃色安全蓋板確保操作人員在任何時候都不會接觸到帶電導體，蓋板供應的防護等級為IP54，使得母線係統無需加裝任何特別設備便能使用於各種環境。

 因為家庭對電量要求不是很大,所以,普通的銅線就可以為大家提供電量.如果是大型的車間,電流需要幾千安培.那麽,這個銅線所能提供的電流就遠遠不夠了,這個時候,銅排就上場了,因為銅排的截麵積更大,可以承載更多的電流. 銅排外麵套上保護外殼,就是插接式母線槽的基本雛形了. 現在,明白插接式母線槽的作用了吧.那就是可以根據需要,提供更大的電流 大達到6300A.500A可翻轉性，使得兩段母線聯接時不會發生錯相，簡化設備程序，更有助於安全快速的設備。
