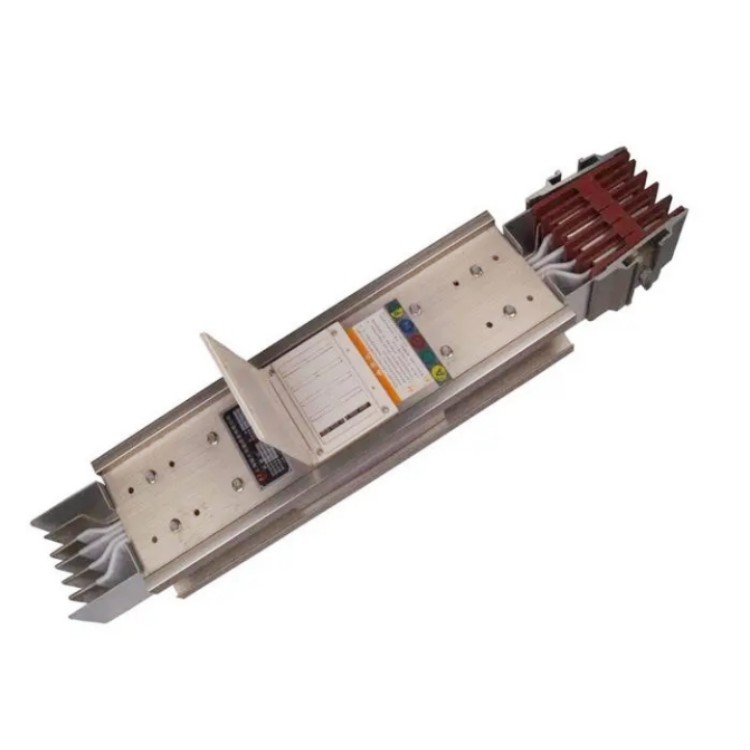

密集型絕緣母線槽

密集型絕緣母線槽是一種靈活可靠的配電設備，其完備的分支單元和詳細的CAD現場立體走向設計方案，能讓您得到一種優化的輸電解決方案，來滿足您在工程現場的設計要求。

――全鋁鎂合金外殼密閉設計，防護等級高達IP54；
――結構設計，使母線係統擁有抗短路能力和幹線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用於各種長距離惡劣環境運行；
――母線槽整體體積小，並擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平麵；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可豎井安裝的“煙囪效應”；
――方便快捷的“防錯相”接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配

用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

密集型絕緣母線槽

功能：

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

1.1 母線外殼采用帶散熱齒鋁合金型材製成，使整個母線係統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m範圍內的電壓降均不大於2.5％；

1.2 母線主母排采用T2電解銅軋製成TMY電工硬銅排，銅的純度不低於99.95％，並符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸麵具有低接觸電阻和減少接觸麵的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼製成，確保接頭具有足夠的夾緊力；采用模製接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸麵壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，可把外殼作為TN-S母線槽係統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助於處理可能出現的諧波情況，從而把係統過熱降至低，延長配電設備的使用壽命

應用注意事項

在設計選型時應根據係統的短路電流值及樣本上的參數對所選定型號進行動穩定和熱穩定校驗(計算)。根據現行的國1家安全部門的電氣防爆規範，封閉式母線槽不適用於甲1級或乙級防火、防爆場所。主要原因是封閉式母線槽的各連接部位的連接方式還不能滿足防爆要求。封閉式母線槽造價較高，密集型母線槽報價，對於某些負荷集中或需要單獨供電設備的場合使用封閉式母線槽，河南密集型母線槽，從工程建設的經濟性考慮，尚欠合理。另外，低壓密集型母線槽，封閉式母線槽安裝技術要求較高，安裝費用自然也高。因此在決定是否選擇封閉式母線槽之前，務必將封閉式母線槽方案與其他方案進行全1麵地經濟技術比較。封閉式母線槽基本屬於免維護線路，但如果其處於潮濕或帶有腐蝕性氣體的場合，如沿海地區、紡織企業等，則每隔一二年需要進行一次全1麵的防腐塗裝及維護。

母線槽送電注意事項：

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線槽安裝時，母線段與母線段連接時兩相鄰段母線及母線外殼應對齊，低耗能密集型母線槽，連接後不得使母線及母線外殼承受到機械應力。母線垂直通過頂板敷設時，應在通過的底板上采用彈簧支架。當封閉式母線跨越建築物的伸縮縫或沉降縫時，采用適應建築物結構移動的措施，防止母線連接處水平移動造成斷裂，影響母線的正常供配電。

母線槽絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電危險而與下列部件進行電氣連接的一種導體。

如何選用母線槽才是正確的？

1，母線槽在選擇使用時，要留意它的防護機能是否好，密集型母線槽，一般好的母線槽它的防護機能能夠防水，防雨，防塵等等，在雨季多的天色下，母線槽不會由於潮氣的原因而導致電路短路，這樣會嚴峻的影響工作的。

2，母線槽的製作中它的密封也是相稱重要的，好比母線槽工作在樓道中，而樓道中常常會泛起漏水的現象，密集型母線槽價格，那麽就要對它進行密封舉措措施，在選擇時可以根據它的參數來進行選擇選擇參數高的。

具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽品牌，承載電流能力強，可大大降低投資成本。

孔處設計了安全防護擋板，隻有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。

應用條件

■ 經過噴塗處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼製外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱麵積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低於50%相線的接地容量

■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽係統造成影響
