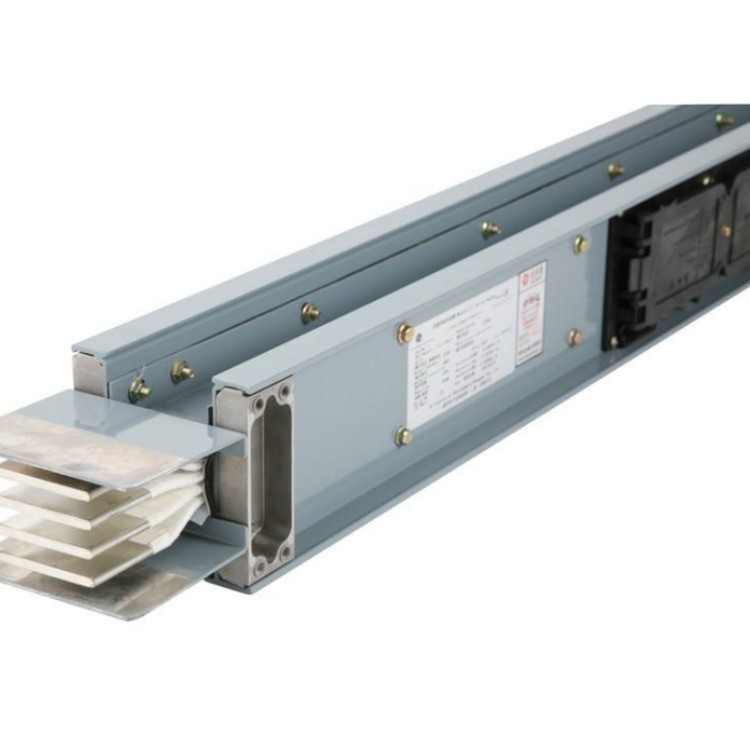

密集型銅鋁母線槽

結構特點：

母線槽外殼采用冷壓成型的軌道鋁合金型材，裝配簡單快捷，外形美觀。采用分離空氣絕緣型式，其相間及相地之間的淨距離遠遠大於標準要求，極為安全可靠。內部絕緣件均采用高強度環氧樹脂材料，提高了母線槽的抗動、動熱穩定的能力。接頭采用對接式連接方式，同時采用雙連接銅排，****地增加了接頭的接觸麵積，且安裝方便、快捷。

一、母線接觸N)JIT-後****保持清潔，並塗以電力複合脂。

二、母線平置時，貫穿螺栓應由下往上穿，其餘情況下．螺母應置於維護側，螺栓長度宜露出螺母2～3扣。

三、貫穿螺栓連接的母線兩外側均應有平墊圈，相鄰螺栓墊圈間應有3mm以上的淨距，仙桃母線槽，螺母側應裝有彈簧墊圈或鎖緊螺母。

四、螺栓受力應均勻，不應使電器的接線端子受到額外應力。

五、母線的接觸麵應連接緊密，連接螺栓應用力矩扳手緊固，其緊固力矩值應符合表2．3 2的規定。

密集型銅鋁母線槽

特性

1）散熱能力較強

密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。

接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。

2）新一代環保產品

密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3）布線靈活

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

母線槽適用於電站或者變電站輸送電能用的總導線，通過它，把發電機、變壓器或者整流器輸出的電能輸送給各個用戶或者其他變電所在電力係統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集，分配和傳送電能的作用，母線槽按照外形和結構大致分為以下三類：

硬母線：矩形母線，圓形母線，管型母線。

軟母線：鋁絞線，銅絞線，鋼鋁芯絞線，擴徑空心導線等。

封閉母線：共箱母線分支母線等。

密集型銅鋁母線槽采用電解銅排做導電材料，經加工折彎成型，並采用聚四氟乙烯薄膜包紮，再用阻燃pvc熱縮套管經熱縮定型（導電體經絕緣薄膜包紮後壓緊封閉在一起），各相位銅排相互壓緊之後，其間無空隙與間隙，插接口及連接頭分隔開，這種工藝就是密集型母線槽。密集型母線槽解決了空氣型母線槽的部分缺陷問題。

母線槽代替電纜橋架，讓用戶減少了成本，並且安裝起來水平跨度大，強度高。

密集型母線槽充分吸收當今的同時，結合公司二十餘年的生產製造經驗，厚積薄發推出的新一代母線槽係統，該產品“薄大精升”的特點代表母線槽水平，著母線槽發展方向。可廣泛應用於高層建築、智能化樓宇、工業廠房、交通、醫院等重要場合，是綜合性能的輸配電選擇。

由銅母排、殼體、絕緣材料等組成。銅排表麵有絕緣層，並緊固後夾裝在殼體內，稱為密集絕緣型母線槽。對於三相五線製母線槽係統，相排規格為100-400A，pe排截麵與相導體截麵相同，大於等於630A時，pe排截麵為相導體截麵的一半。母線槽殼體用冷軋鋼板製成，有足夠的機械強度，密集型母線槽 作用，表麵酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表麵平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性實驗合格。

快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝。其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限製，隻能生產不大於3m的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。

主要技術參數

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。

4、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

5、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。

6、 插接箱與母線槽的拔插次數不少於200次。
