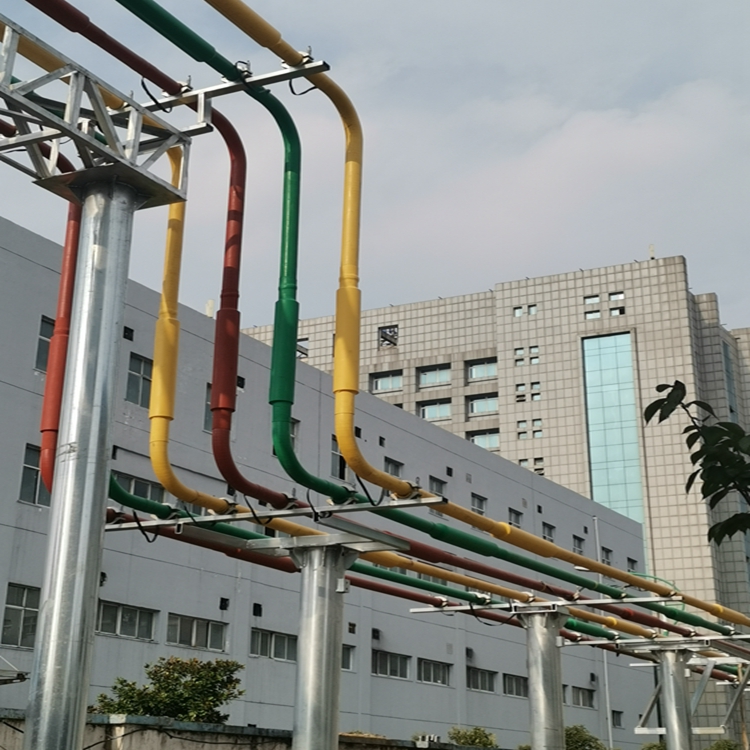

35KV高壓絕緣管型母線槽

產品簡介

35KV高壓絕緣管型母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊後，穿入絕緣螺栓，並注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊

螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由於插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊後將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接麵及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位後運用扭力扳手鎖緊。

優點：

◆額定電流大額定電流可達12000A,特別適合工作電流大的回路

◆集膚效應低，功率損失小絕緣母線的集膚效應效應係數低，Kf≤1，交流電阻小，因而母線的功率損失小。

◆絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層

◆機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大。

◆散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好

◆絕緣材料耐熱係數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。

◆抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有與較強的抗震動能力。

◆不受環境幹擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線係統① GECBT-2認證支持通過德風力發電機公司的認證② GECBT-2風力發電母線係統

◆GECBT-2風力發電母線係統可滿足任何容量的風電機組的需求，設計*、環保節能

◆具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢

◆母線槽本體壽命能達到40年以上

35KV高壓絕緣管型母線槽

結構與特點

1）母線槽相與相及相與

接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。

2）新一代環保產品

導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3）布線靈活

插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

可製成中間不帶分線盒的饋電型封閉母線槽。在高層建築的供電係統中，動力和照明線路往往分開設置，母線槽作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變容母線槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

母線優點：

額定電流大額定電流可達12000A,特別適合工作電流大的回路

集膚效應低，功率損失小絕緣母線的集膚效應效應係數低，Kf≤1，交流電阻小，因而母線的功率損失小。

絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層

機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大

散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好

絕緣材料耐熱係數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。

抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有與較強的抗震動能力。

不受環境幹擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線係統① GECBT-2認證支持通過德國REpower等全球的風力發電機公司的認證② GECBT-2風力發電母線係統

GECBT-2風力發電母線係統可滿足任何容量的風電機組的需求，設計環保節能，對惡劣的環境適應能力

具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢

現場連接施工

嚴禁帶電拆裝母線槽。
側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿牆測裝時應注意母線本體端部的插入口向外安裝。
吊裝時，在安裝麵上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定於母線的安裝高度）然後將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大於2mm 的間隙，並且外形應平齊，然後安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
母線可逐段安裝，也可幾段組裝後裝於吊、側裝夾具上，在組裝母線過程中隻可用木棒，不準用大於外殼硬度的物體撞、敲母線各部，以免損壞產品。
在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大於0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。
出線盒（插接箱）插拔時，應將出線盒上的自動開關處於“分斷"狀態下進行，插入時嚴格按出線盒及出線口上的相序標誌插合，不得出錯，****由電工人員操作。

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬牆、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）風速∶35m/s

環境溫度∶-40℃～+50℃日溫差∶25℃

相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

汙穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限製

溫升小於40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大於10pc

在1.05Um/√3電壓下的視在放電量不大於7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01
