全絕緣複合屏蔽型管狀母線槽

全絕緣複合屏蔽型管狀母線槽管型導體一般焊接後架空安裝，采用 的管母線金具固定，由於在焊接後接頭處的強度有所降低（約為母材的65％），為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

對於母線槽係統，可根據設計和類型與母線槽係統一起訂購符合DIN 4102-9防火等級S60，S90和S120的建築物各個防火區域之間的防火牆 。防火牆****至少具有與相關牆壁或天花板相同的耐火等級。

出於功能持久性的考慮，可能有必要為室內幹線提供額外的保護性外殼。根據所需的功能耐久性等級和計劃的載體/支持係統，有不同的設計變體。

由於較差的通風和通過保護殼的散熱，在以後的規劃步驟中****考慮製造商校正係數，以便確定****大允許電流。對於初始估計，可以假設校正係數為0.5。

它是三相四線和五線組成，適用於工業和采礦區，甚至適用於高層建築物附近的設備翻新或車間設備的翻新。密集管狀母線。但是，管型母線如何裝備？實際上，它的設備並不像想象的那麽難。它平均分為三個過程，仔細計劃就足夠了。密集型管型母線的設備：對於母線的連接，請使用具有高絕緣性，耐電弧性和阻燃性的高強度絕緣板作為連接附件，並用帶絕緣套的螺栓緊固。根據標準的要求，為了滿足母線的重疊麵積，螺栓孔和螺栓之間的間隙較小，因為管型母線螺栓增加了絕緣套，從而使間隙變窄;因此，當連接兩段式管狀母線的主母線時，應嚴格將兩個母線的軸線保持在同一中心線上，並且兩個管型母線的母線和絕緣板的螺栓孔應*保持一致。對齊。擰緊螺栓時，****依次均勻地應用每個螺栓。這是為了防止設備過程中剪切力的作用而損壞螺栓上的絕緣套。在工程施工過程中，已發現螺栓絕緣套受力破壞而形成管狀母線絕緣的下降狀態的幾個原因。接地連接可以通過使用母線殼來滿足接地要求，但是在噴塗所有母線殼時，管狀母線的兩個部分****通過接地螺栓與電線連接。

母線隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

產品特點

過載流量大

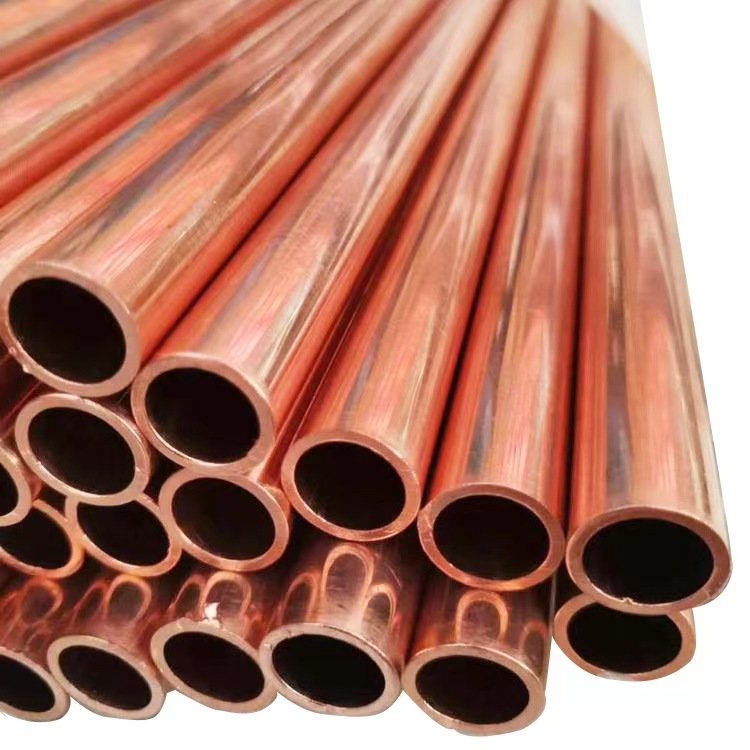

管形母線的主體為空心銅管或鋁合金管，表麵積大，相對常規矩形母線，其導體表麵電流密度分布均勻，額定電流可達12000A。

絕緣性能好

管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表麵電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層。

機械強度高

管形母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距zui大可達8米。

散熱好、溫升低

管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

損耗低

管形母線的外形決定了其表麵集膚效應係數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣母線的絕緣層的介質損耗低於0.01%。

絕緣材料耐熱係數高

優質110KV管型母線交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在-200℃~+200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧30年。

抗電氣震動能力強

動穩定試驗結果表麵，電壓10kV、額定電流4000A的銅質管母，可承受63kA(4s)短路電流衝擊。其可以直接將母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

不受環境幹擾，可靠性高

管形母線的每相是封閉屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

母線架構簡明、布置清晰、安裝方便、維護工作量少。

全絕緣複合屏蔽型管狀母線槽

性能體現在∶

1）管型導體（母線）采用熱頂鑄造無縫管等一係列的*工藝，表麵光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電係統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地麵積小，組合管母線是軟導線占地麵積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

主要技術參數

由柴油機房開關櫃至6kV備變小間開關櫃。

采用絕緣銅管母線規格：6.3kV/3150A

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

  局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

母線運行過程中應密封良好，不能有水、雜物、小動物進入。

應有方便的連接接地線的位置。
