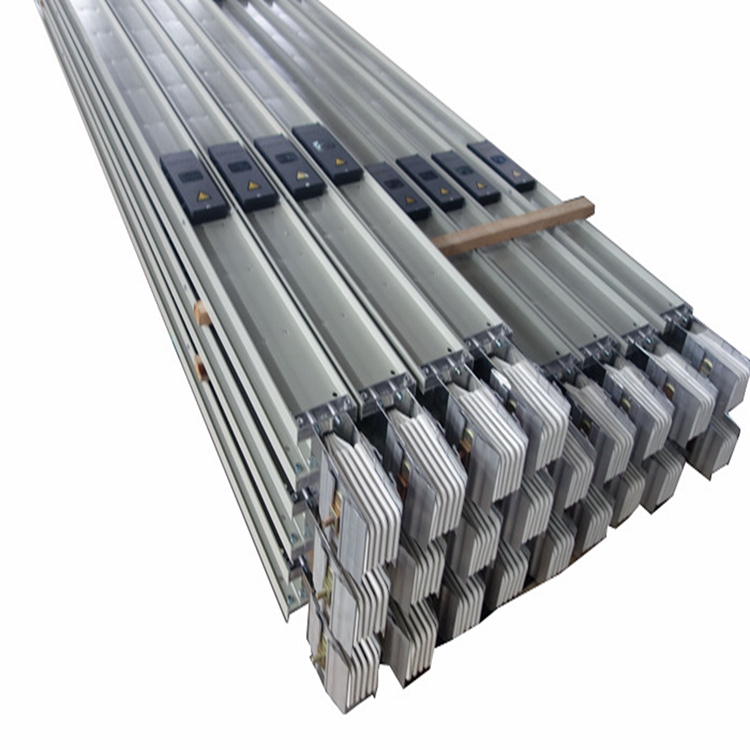

高低壓插接型母線槽

高低壓插接型母線槽所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電係統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。

本身與電纜比較，插接式母線槽但是與包含配線用的各種附件及整個電力係統相比較使用母線槽可以使建設費用就便宜多了(請看簡圖)，特別是電流容量大的情況下，插接式母線槽生產廠家，這種情況就更加明顯了。

1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立麵直接傳輸、散發熱量，改善母線係統的散熱能力，提高載流量；

4、在外殼範圍內構成了整體式接地係統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截麵的鋁質金屬外殼作****傳輸，保護整條母線槽係統的安全運行和操作者的安全。

母線槽安裝時應該符合以下規定：

1 安裝環境的井道中幹淨無滲水，牆麵已經完工；

2 母線槽穿牆壁樓板的孔洞，不能影響母線槽的水平和垂直度，洞口休整光滑，消防封堵符合要求；

3 防水台階符合防水要求； 二 彈簧支架的安裝質量符合以下要求： 1 彈簧支架的底座應固定牢固，底座與母線槽外殼之間應留有活動間隙；

2 彈簧應與底座垂直，並且處於半壓縮狀態，彈簧的上螺帽應處於鬆開狀態；三 支架的安裝質量應符合以下要求： 1 支架應固定牢固，設置合理；

2 母線槽的分接口處已設置防晃支架，防晃支架應貼緊母線槽外殼；

高低壓插接型母線槽

插接式母線槽維護方便，母線槽幾乎不必維護，日常維護通常是測量外殼和穿心螺栓的溫升、進線箱的接頭溫升等，穿心螺栓若采用4.8級，則需要定期緊固。

插接式母線槽散熱性好，采用空氣傳導散熱，並通過緊密接觸的鋁合金外殼，把熱量散發出去。

母線槽插接箱又叫分電箱和電纜轉接箱，主要用於母線槽分接電源，產品廣泛應用於廠房，高層建築，商場等大型輸配電場所，母線槽插接箱采用鍍銀插件，結構緊湊，插拔更方便，堅固耐用。公司配套供應插座，插口。插接式母線槽過載能力強，取決於它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER)和熱收縮管。 就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電係統。

這種情況就更加明顯了。

隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，插接式母線槽尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

母線槽水平安裝，且支架能根據需要設置時，宜采用長度為3m左右的母線槽。當支架間距為6m及以上時，應選用超長型母線槽。

當母線槽在不同形狀的建築中沿平麵安裝時，插接式母線槽宜選用外殼為矩形的母線槽。當沿圓弧麵安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。

當母線槽垂直安裝時宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用於長期工作溫度不低於130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。
