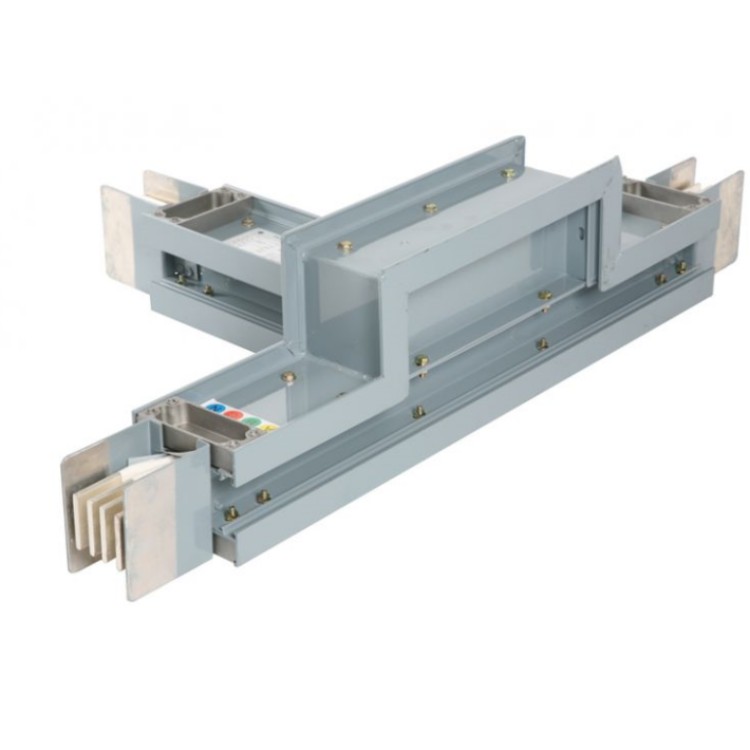

CFW-1600A插接型母線槽

CFW-1600A插接型母線槽這種情況就更加明顯了。隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

是與包含配線用的各種附件及整個電力係統相比較使用母線槽可以使建設費用就便宜多了(請看簡圖)，特別是電流容量大的情況下，這種情況就更加明顯了。隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，插接式母線槽尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

母線槽的結構說明如下:

緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

插接式密集型母線槽的組裝是采用進口的金屬鉚接設備進行裝配的，強度高，密封效果好，提高了外殼的防護等級，防護等級起碼能夠達到IP66，母線槽的蓋板與側板組裝後整體性好，母線槽電氣連接性能優，其足夠大的截麵超過相線，可作為PE安全保護導體作用。當係統出現高容量短路故障時，外殼具有短額接地途徑，是虛銅直接與大地相同。

插接式母線槽維護方便，母線槽幾乎不必維護，日常維護通常是測量外殼和穿心螺栓的溫升、進線箱的接頭溫升等，穿心螺栓若采用4.8級，則需要定期緊固。

插接式母線槽散熱性好，采用空氣傳導散熱，並通過緊密接觸的鋁合金外殼，把熱量散發出去。

插接式母線槽維護方便，母線槽幾乎不必維護，日常維護通常是測量外殼和穿心螺栓的溫升、進線箱的接頭溫升等，穿心螺栓若采用4.8級，則需要定期緊固。

插接式母線槽散熱性好，采用空氣傳導散熱，並通過緊密接觸的鋁合金外殼，把熱量散發出去。

插接式母線槽分接方便，就是利用插接的方式把主幹線的電源分接到支線去。

其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限製，隻能生產不大於3m的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。CFW-1600A插接型母線槽屬樹幹式係統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建築中得到廣泛應用。

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。適用於交流三相四線、三相五線製，頻率50—60Hz，額定電壓至690V，額定工作電流40A—5000A的供配電係統，作為工礦、企事業和高層建築中供配電設備的輔助設備。

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大於90%

3、周圍介質溫度不高於 40℃，不低於-25℃，在24小時內其平均（jun1）溫度不超過 35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂製）

6、TH型母線除上述條件下正常工作外，還適應空氣相對溫度不大於95%和有凝露、有黴菌的地方工作。
