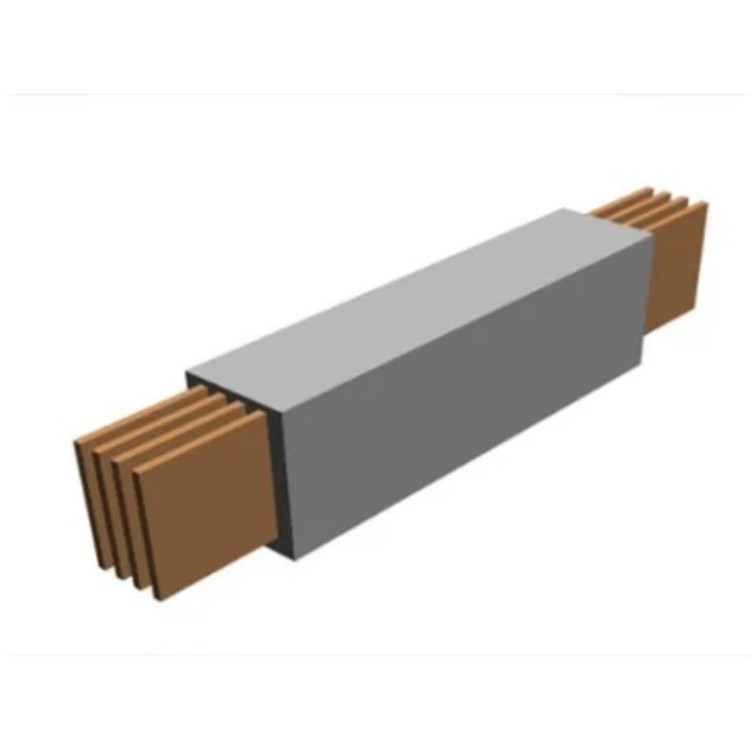

鋁合金絕緣封閉母線槽

鋁合金絕緣封閉母線槽

1.防腐性能強

    鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。

2.可靠的絕緣方式

    導電排上有絕緣層，相與相間還有空氣間隙，導電排與外殼間還有DMC材料壓製的絕緣墊塊，三重絕緣，保證母線槽的絕緣，尤其在潮濕的環境下使用更顯其優越性。

3.大跨度設計

   直線型母線槽的長度除受運輸能力限製外，其設計和生產能力不受長度限製，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由於其剛度好，6m跨度之間可以不安裝吊架。

4.安裝方便

   由於全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L1, L2, L3，N， 因此倒相很容易，安裝方便。

母線係統術語和定義 部分型式試驗的低壓成套開關設備和控製設備縮寫為--PTTA母線幹線係統---母線槽母線幹線單元: 母線幹線係統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.帶分接裝置的母線槽單元: 有生產商預先製造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開.滑觸式母線槽單元:

為交流三相四線或五線製，適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

鋁合金絕緣封閉母線槽

1、檢查鋁合金母線槽所有進線端子的電壓，驗證母線槽是否被切斷電源。

2、定期用軟刷子。真空吸塵器或棉布擦幹淨母線槽上的灰塵。

3、檢查鋁合金母線槽總的負載電流不超過主母線電流或設計電流。檢查運行場所溫度。

4、鋁合金母線槽安裝使用3個月內檢查連接螺拴是否鬆動。1年後進行檢查，其餘每3年****進行內外檢查。

5、特別注意連接器的夾緊力矩及表麵清潔情況，結構鬆動或受汙染會使用電阻增大而發生過熱。甚至因不平的連接表麵可能出現弧光現象。

6、檢查是否有缺件、斷件、生鏽、或過度磨損的母線槽部件，彈簧是否有合適的張力及自由伸縮度，發現異常後應立即更換。

7、鋁合金母線槽運行過程中不斷查看是否有來自噴水設備、管道、屋頂和其它潛在的潮氣，是否有其它可能對係統造成威脅的重物；是否有水滴落在母線槽上；是否有熱源對母線槽溫度產生影響。

8、在給鋁合金母線槽係統重新送電前，應檢查絕緣電阻並記錄存檔。

9、維護後確保鋁合金母線槽係統原有的防護等級要求。

母排截麵尺寸，按以下幾個條件選擇：

（1）按持續工作電流選擇；

（2）按經濟電流密度選擇；

（3）按短路時的熱穩定校驗；

（4）按短路時的機械強度校驗。

對於大電流母線來說，起控製作用的一般是（1）、（2）兩項，鋼製母線槽，第（3）項所決定的截麵積往往遠小於（1）、（2）兩項所決定的截麵積，而第（4）項，由於母排截麵較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截麵積的控製條件。

適合大跨距安裝

1、安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大於或等於100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鍾工頻幹試耐壓試驗。
工頻耐壓及雷電衝擊耐壓數值，符合標準。
4、接地係統：符合IEC364-5-54對接地係統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。
6、負載性能：在額定電流下，外殼的溫升符合GB763-90交流高壓電器長期工作時的發熱標準要求。

7、短路性能：動熱穩定試驗符合GB2706-89交流高壓電器動熱穩定試驗方法標準要求。
